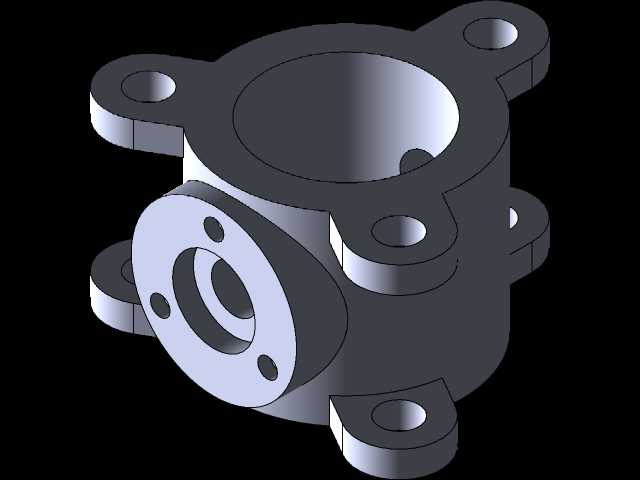

CA6140机床用多耳式法兰连接管结构

　　在普通卧式车床的流体回路与辅助管路布设场景中，这类带多安装耳的法兰连接管是承担介质导通、部件衔接功能的核心结构件，常被布置在主轴箱润滑回路、冷却系统分支管路的交汇位置，既要保证管路通径内的介质流动阻力处于合理区间，也要适配车床内部紧凑的安装空间，避免与走刀机构、齿轮传动组件产生运动干涉。从实际使用需求出发，该零件的主体采用等径筒状结构作为介质流通的主通道，筒壁厚度经过受力校核，能够承受车床润滑系统0.3-0.6MPa的工作压力，同时不会因壁厚过大增加不必要的零件重量，给安装位置的支撑结构带来额外负载。端部的法兰面做了平整加工处理，表面粗糙度控制在Ra1.6以内，能够与对接的管路接头、阀件端面实现紧密贴合，配合密封垫片即可杜绝介质渗漏问题，法兰端面上均匀分布的三个小孔为螺栓过孔，孔位公差控制在±0.1mm范围内，保证对接安装时螺栓能够顺利穿入，不会出现孔位错位导致的装配应力。

　　筒身外侧延伸出的六个带孔安装耳是该零件的核心固定结构，耳片沿筒身周向均匀排布，每个耳片上的通孔为光孔设计，用于穿装固定螺栓将整个连接管锁定在车床床身的预设安装座上。耳片与筒身的衔接位置做了圆角过渡处理，避免应力集中导致的耳片断裂问题——毕竟车床运行过程中会伴随持续的振动，若衔接位置存在尖锐棱角，长期受交变载荷作用很容易产生疲劳裂纹。设计阶段需要重点核对每个安装耳的孔位坐标与安装基准面的相对位置，保证安装后连接管的主通道轴线与对接管路的轴线重合度误差不超过0.2mm，否则会在管路衔接处产生侧向应力，长期运行后容易出现密封失效、管路变形的问题。

　　从安装边界维度考量，该连接管的最大外缘由六个安装耳的外端面构成，安装时需要预留至少2mm的周边操作空间，方便螺栓穿装与后期维护拆卸；筒身的轴向长度需要匹配两端对接部件的间距，既不能过长导致管路被顶压变形，也不能过短使得密封垫片压缩量不足出现渗漏。主通道的内孔直径根据所导通的介质流量确定，润滑回路用的规格通径通常在15-25mm区间，冷却系统用的规格通径会适当放大到30-40mm，内孔表面做光滑处理，减少润滑油或切削液流动时的阻力，避免杂质在管路拐角处沉积堵塞。

　　建模过程中需要优先确定主通道的轴线作为设计基准，所有安装耳的孔位、法兰端面的位置都以该轴线为参照进行尺寸标注，保证加工时的基准统一。法兰端面上的密封槽（若设计有密封结构）需要与主通道保持同轴，槽宽与槽深根据选用的O型密封圈尺寸确定，公差控制在±0.05mm范围内，保证密封圈安装后压缩率处于20%-30%的合理区间，实现可靠密封。安装耳的厚度根据固定螺栓的规格确定，采用M6螺栓固定时耳片厚度不小于5mm，采用M8螺栓固定时耳片厚度不小于6mm，保证螺栓拧紧时耳片不会产生弯曲变形。

　　在车床的实际装配场景中，这类连接管往往处于多个管路的交汇节点，周边会布置电线管、润滑脂管、冷却水管等不同功能的管线，因此建模时还需要考虑相邻管线的避让空间，筒身外侧不能有突兀的凸起结构，安装耳的排布方向要避开周边管线的布设路径，避免装配时出现管线干涉。零件的材质通常选用HT200灰铸铁或者45号钢，灰铸铁材质的减振性能更好，适合安装在振动较大的主轴箱附近，45号钢材质的强度更高，适合布置在压力较高的冷却泵出口位置。表面处理方面，铸铁材质会做喷漆防锈处理，钢质件会做发黑处理，避免长期接触切削液、润滑油产生锈蚀，影响零件使用寿命。

　　从结构优化的角度看，这类多耳连接管的耳片数量并非固定为六个，需要根据实际安装位置的固定点数量调整，若安装空间受限，可适当减少耳片数量，但要保证至少三个均匀分布的固定点，避免安装后零件出现晃动。每个耳片的根部圆角半径不能小于1mm，在不影响相邻部件安装的前提下，适当加大圆角半径能够有效降低应力集中系数，提升零件的抗疲劳性能。主通道与法兰端面的衔接位置也需要做倒角处理，既可以去除加工毛刺，也能方便对接管路的导入，提升装配效率。
