工业通风用中式风帽三维建模作品

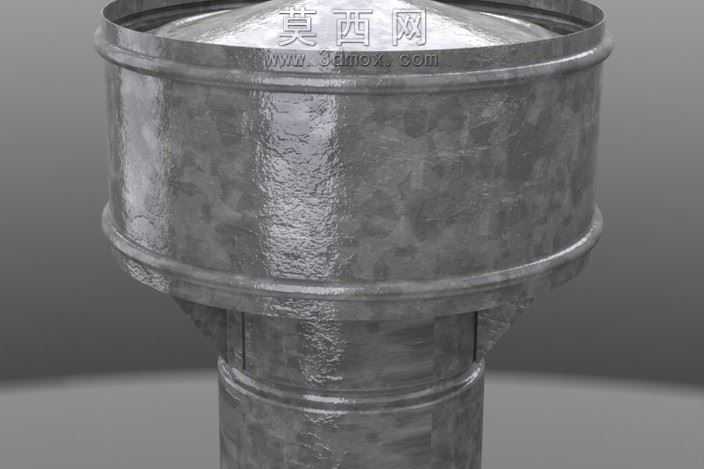

本作品为面向工业通风场景设计的中式风帽三维模型，整体建模过程依托三维参数化设计软件完成，从结构拆解到细节还原全程遵循工业通风部件的实际生产逻辑。建模初期先梳理风帽的功能结构：上部为扩口式防雨帽体，中部为集流导风筒身，下部为对接管路的插接段，三个核心模块分别进行草图绘制与特征建模，通过旋转、凸台拉伸、抽壳等基础特征搭建整体轮廓，再通过圆角、倒角特征处理各段衔接处的过渡结构，还原真实金属风帽的卷边、加强筋工艺细节，避免尖锐棱角的结构失真。材质渲染阶段，针对镀锌薄钢板的材质特性进行参数调试：基础材质选用金属材质球，调整漫反射灰度匹配镀锌层的哑光银灰色泽，添加细微的凹凸纹理模拟镀锌表面的锌花肌理与轻微使用痕迹，反射参数调整为低强度模糊反射，还原镀锌金属不刺眼的弱反光质感，同时为各段环形卷边结构添加细微的高光差异，强化结构的层次感与真实感。结构设计上，风帽上部帽体直径大于下部筒身，形成向外延伸的防雨檐，可避免雨水顺着筒壁落入下方通风管路；筒身与下部插接段之间设置环形凸棱，既作为结构加强筋提升薄壁构件的抗变形能力，也可作为管路安装时的定位限位结构，方便现场施工时快速确定插接深度；下部插接段的直径公差按照常规通风管道的配合标准设置，可适配同规格的圆形通风管路，具备实际工程参考价值。建模过程中对薄壁件的厚度进行统一参数化设置，所有壁厚保持一致，符合通风管道薄钢板加工的工艺要求，避免出现壁厚不均导致的加工可行性问题；各环形结构的同轴度通过基准轴约束进行严格控制，保证风帽整体的回转对称性，减少通风过程中的气流阻力。渲染阶段采用工业产品常用的影棚布光方式，主光源从侧上方打光，突出金属表面的纹理起伏与结构转折，辅助光补亮暗部细节，避免暗部死黑丢失结构信息，最终呈现的模型既还原了工业通风风帽的功能属性，也通过材质与光影表现还原了镀锌金属构件的真实质感，可用于通风系统方案展示、工业场景搭建、施工工艺演示等多个场景。
