嵌入式控制盒壳体结构设计方案

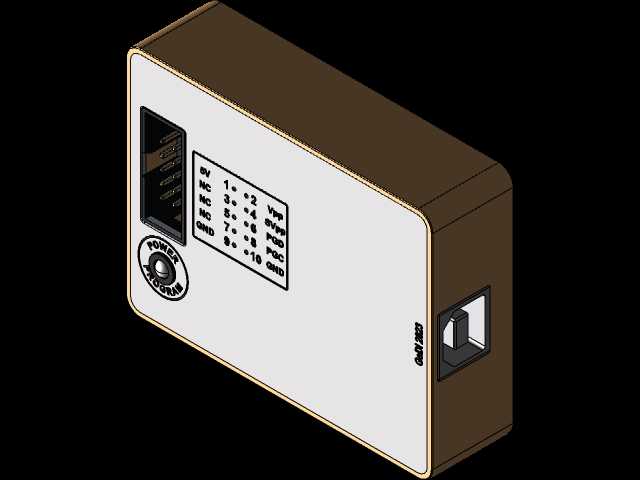

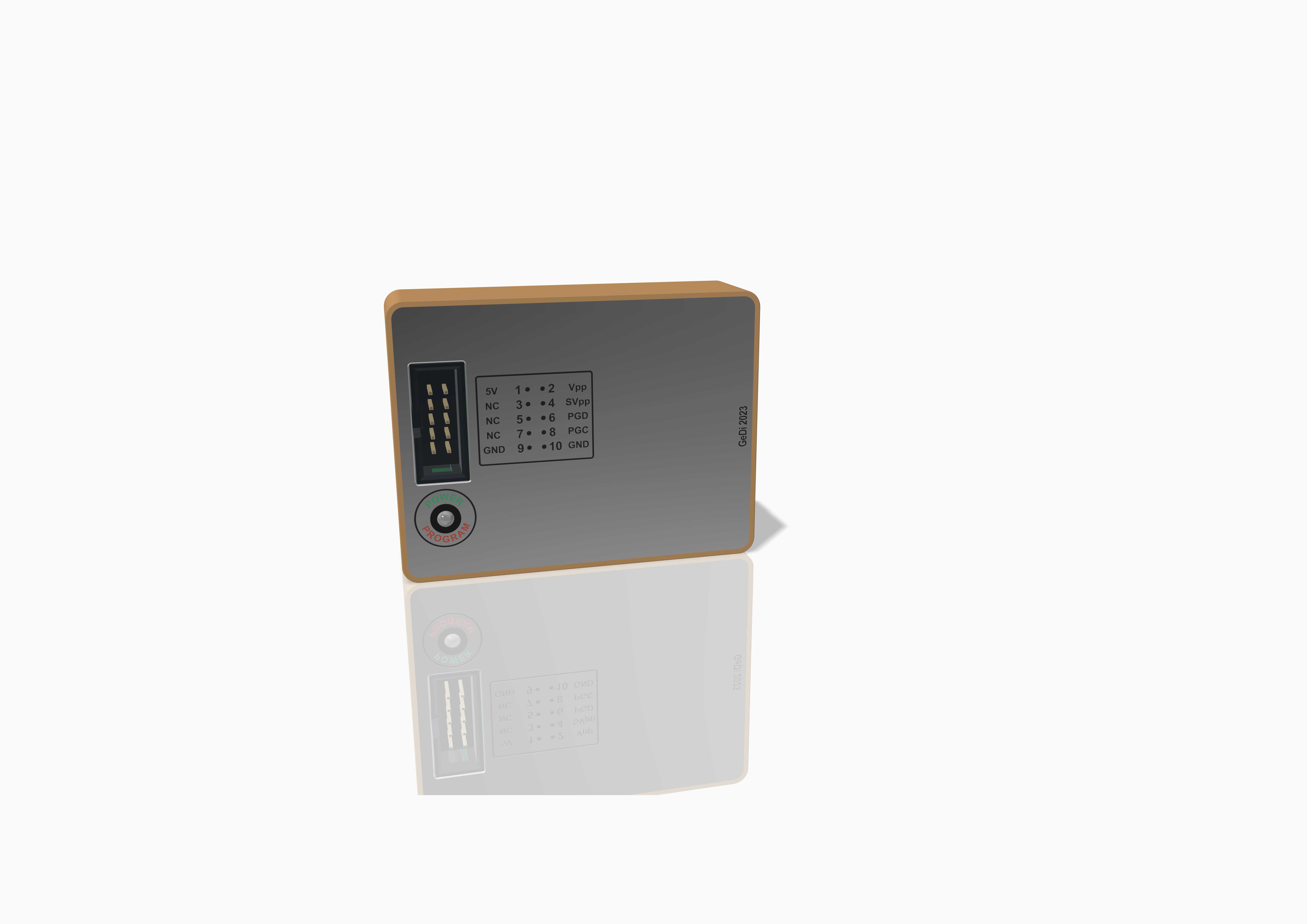

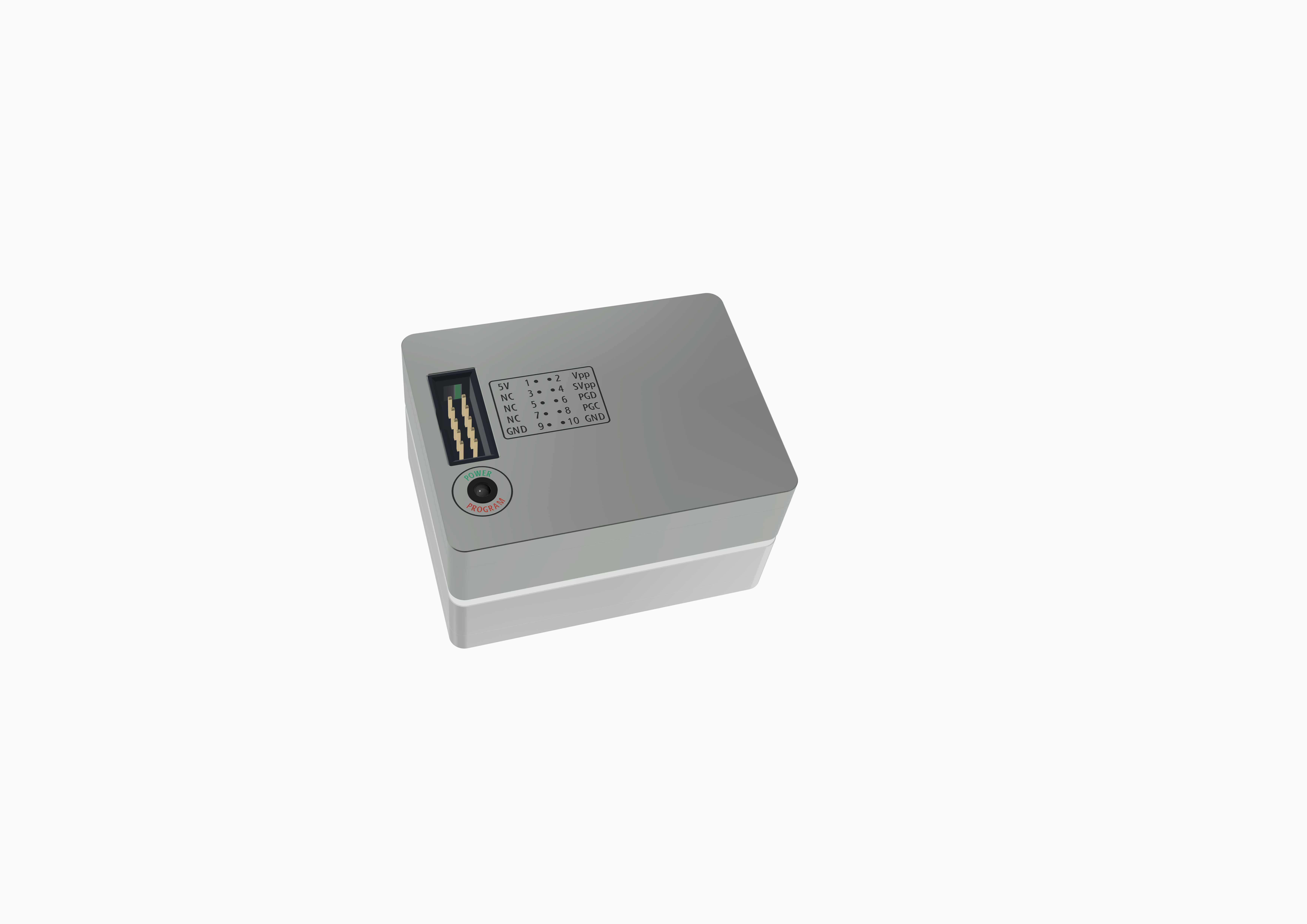

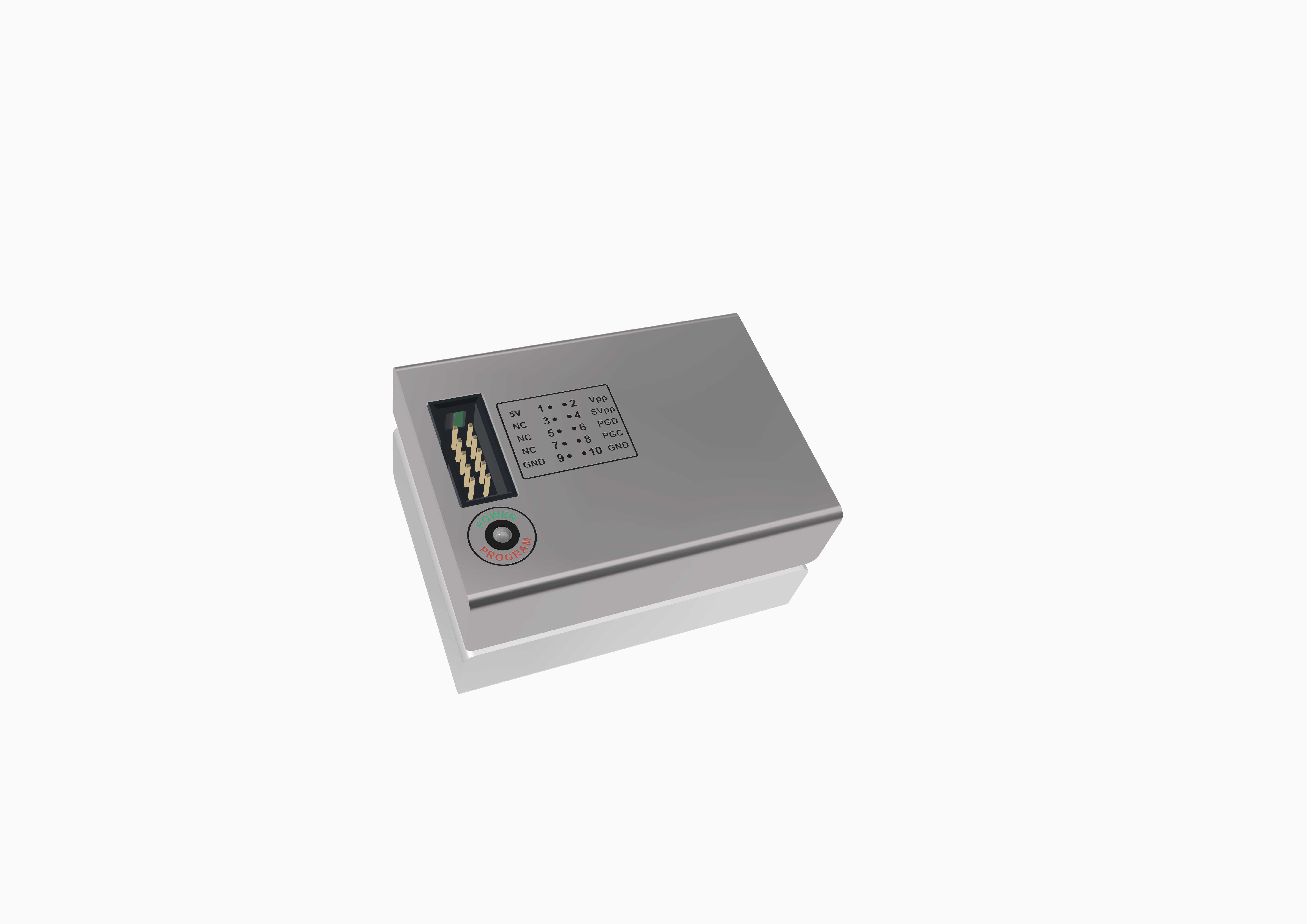

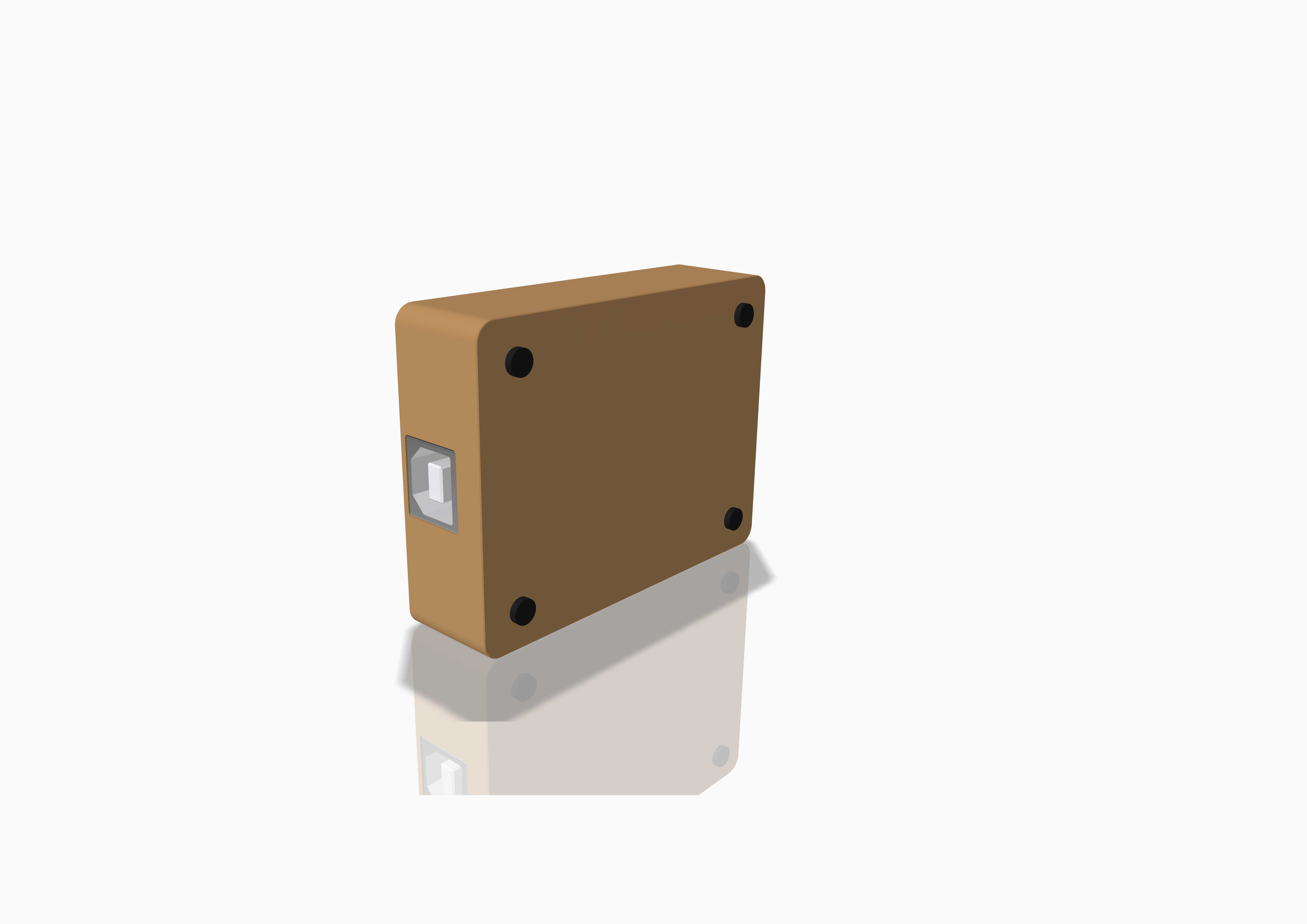

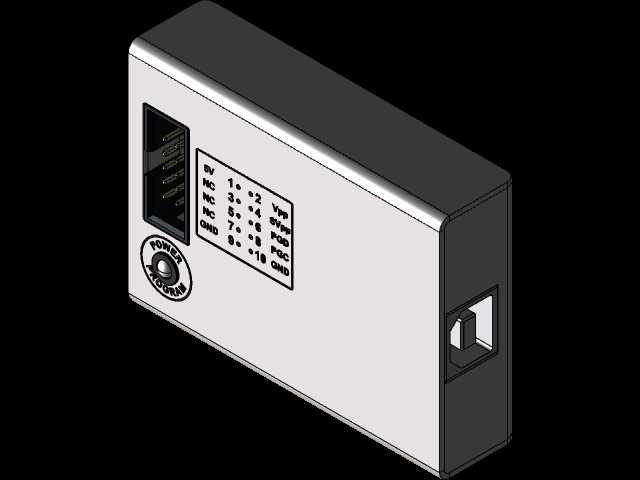

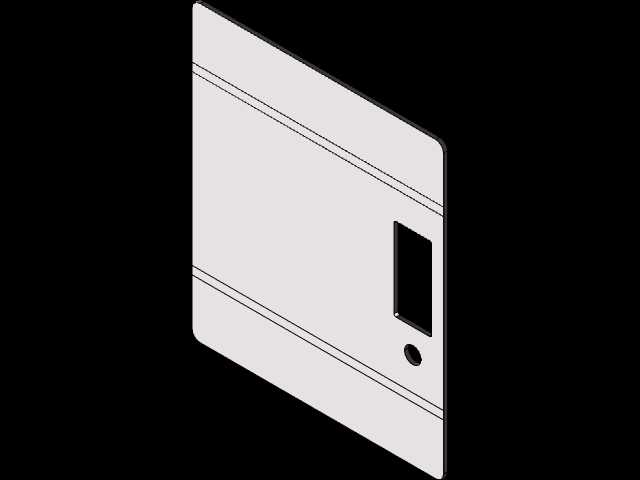

　　这款盒体结构主要面向小型嵌入式控制单元的安装防护需求，常见于小型实验设备、桌面级测控终端、便携检测仪器的内置控制模块承载场景，日常工况下多安装在设备内部机架或者操作面板内侧，用来承载核心控制电路板、接线端子以及状态指示元件，避免内部电路受粉尘、轻微磕碰以及外接布线拉扯的影响。从结构设计来看，整体采用方正的盒型布局，边角做了小圆弧过渡处理，既减少注塑或者钣金加工时的应力集中问题，也能避免安装维护时尖锐边角划伤操作人员。顶部面板预留了状态标识区、接口开槽以及操作按钮的安装位，其中接口开槽位置对应内部电路板的外接端口，开槽尺寸严格匹配常用接线端子的伸出公差，避免端口安装后出现缝隙过大或者卡滞的问题；按钮安装位做了下沉式台阶设计，

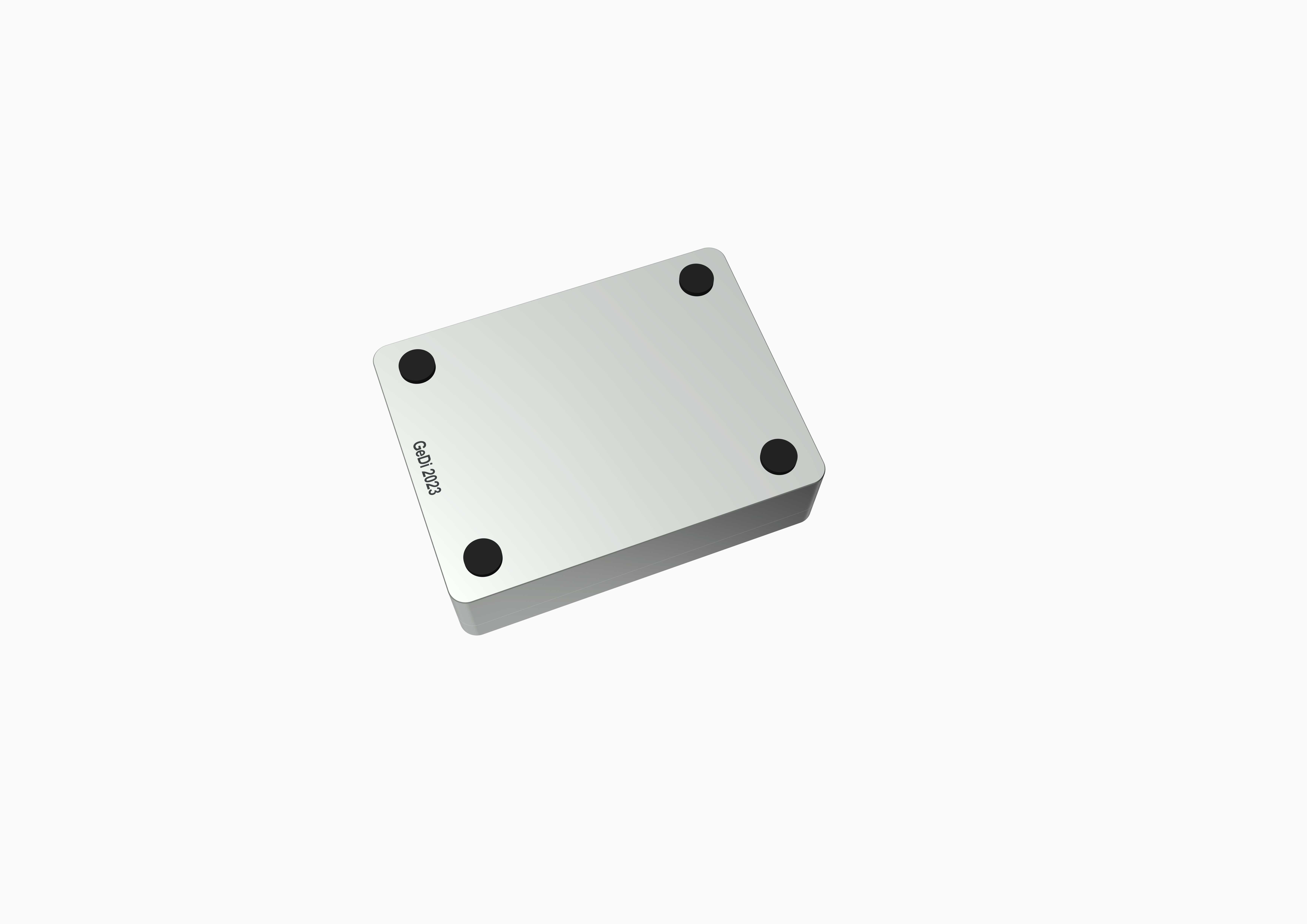

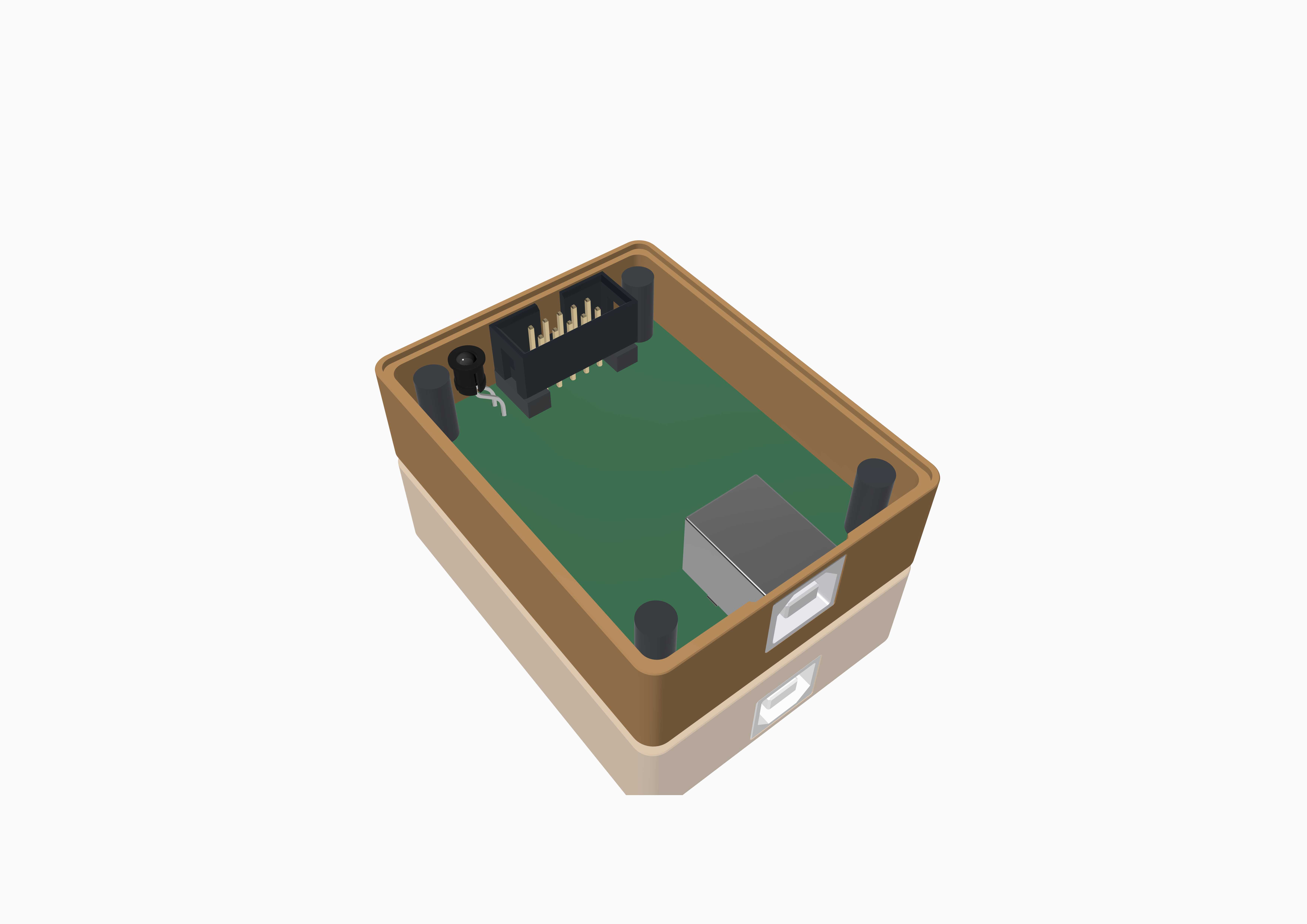

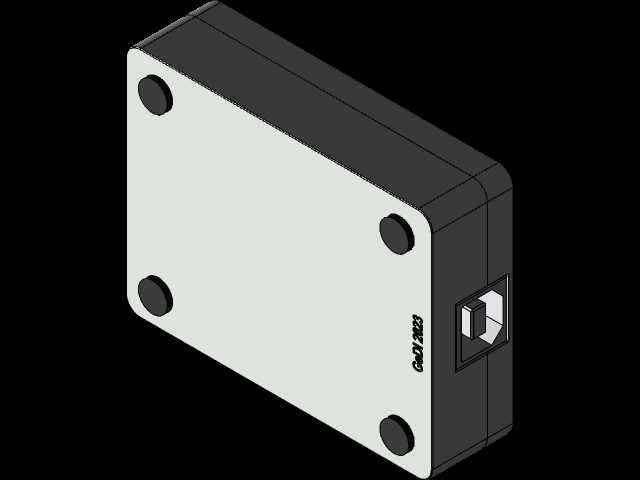

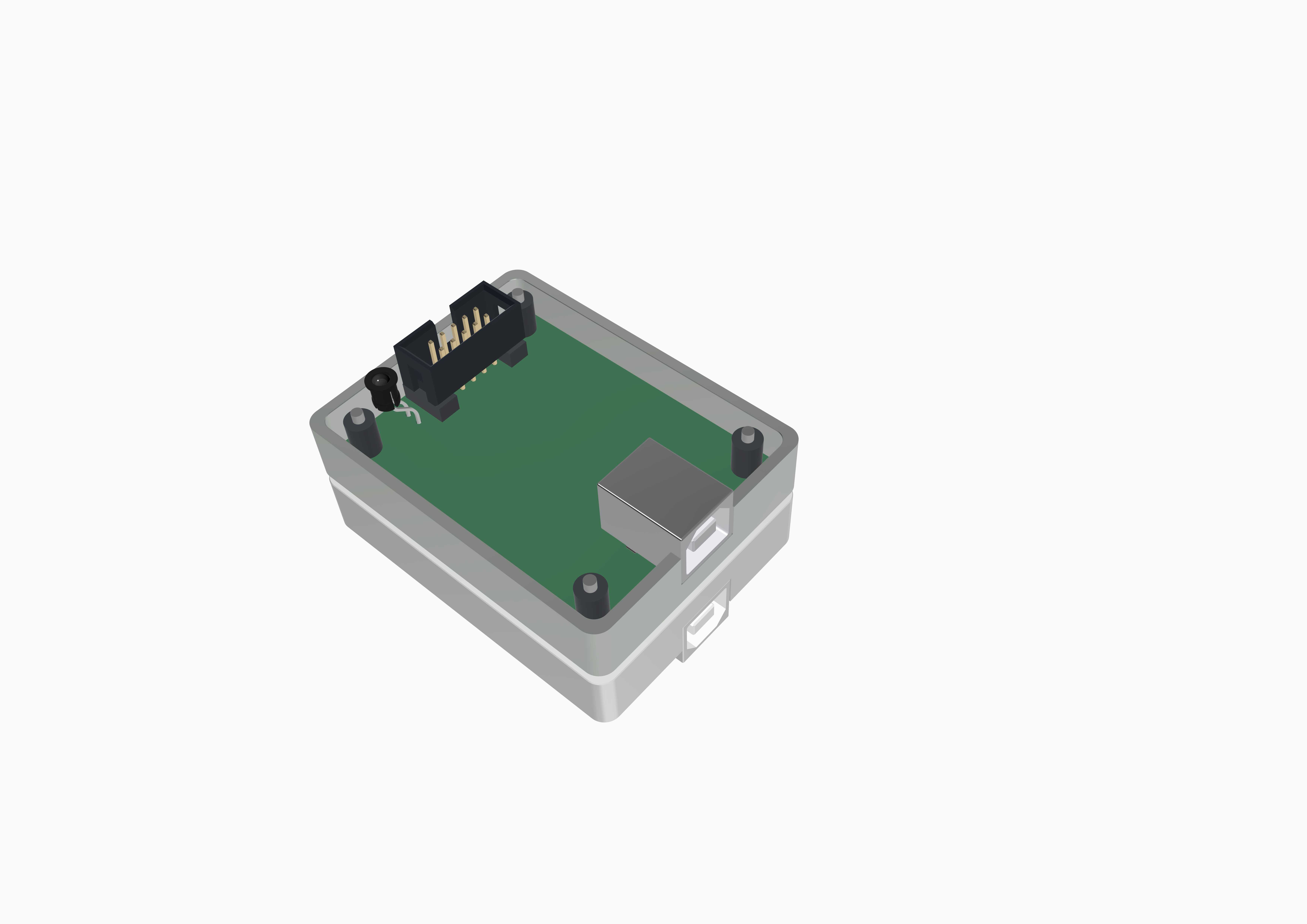

　　按钮安装后顶面与盒体顶面基本齐平，既防止日常误触，也能让整体外观更整洁。盒体上下部分的连接采用螺纹柱粘接的方案，在两种常规装配场景下，都使用ca胶将铜质或者尼龙螺纹柱固定在顶部面板的预设定位槽内，定位槽的深度刚好匹配螺纹柱的安装段长度，粘接后螺纹柱的垂直度可以控制在合理公差范围内，底部盒盖对应位置开设过孔，装配时直接用螺丝从底部锁紧即可，这种连接方式不需要在盒体侧面额外做卡扣结构，既简化了模具结构，也能让盒体侧面保持完整平面，方便在设备内部贴装固定或者加装标识标签。从安装边界来看，盒体整体外形尺寸适配常规100mm级别的电路板安装需求，内部预留的安装柱高度匹配常见电路板的元件最高高度，避免盒盖安装后挤压顶部元件；

　　盒体侧壁厚度根据材质不同做了差异化设计，如果采用ABS注塑成型，壁厚均匀控制在2mm左右，避免注塑时出现缩痕，如果采用铝合金钣金加工，壁厚选用1.2mm板材，兼顾结构强度与轻量化需求。盒体侧面没有预留多余的开孔，布线可以根据实际使用需求从底部或者侧面的预设敲落孔位置出线，敲落孔位置做了弱化压痕，使用时根据布线方向敲开对应位置即可，不需要额外钻孔加工，适配不同方向的布线需求。在实际使用场景中，这类控制盒往往需要长期在设备内部运行，顶部面板的标识区采用凹陷设计，后期可以直接丝印端口定义、状态指示灯说明，不会因为长期擦拭或者摩擦导致标识脱落；接口位置的边缘做了倒角处理，外接插头插入时不会被锐边刮伤线材外皮，提升长期使用的可靠性。

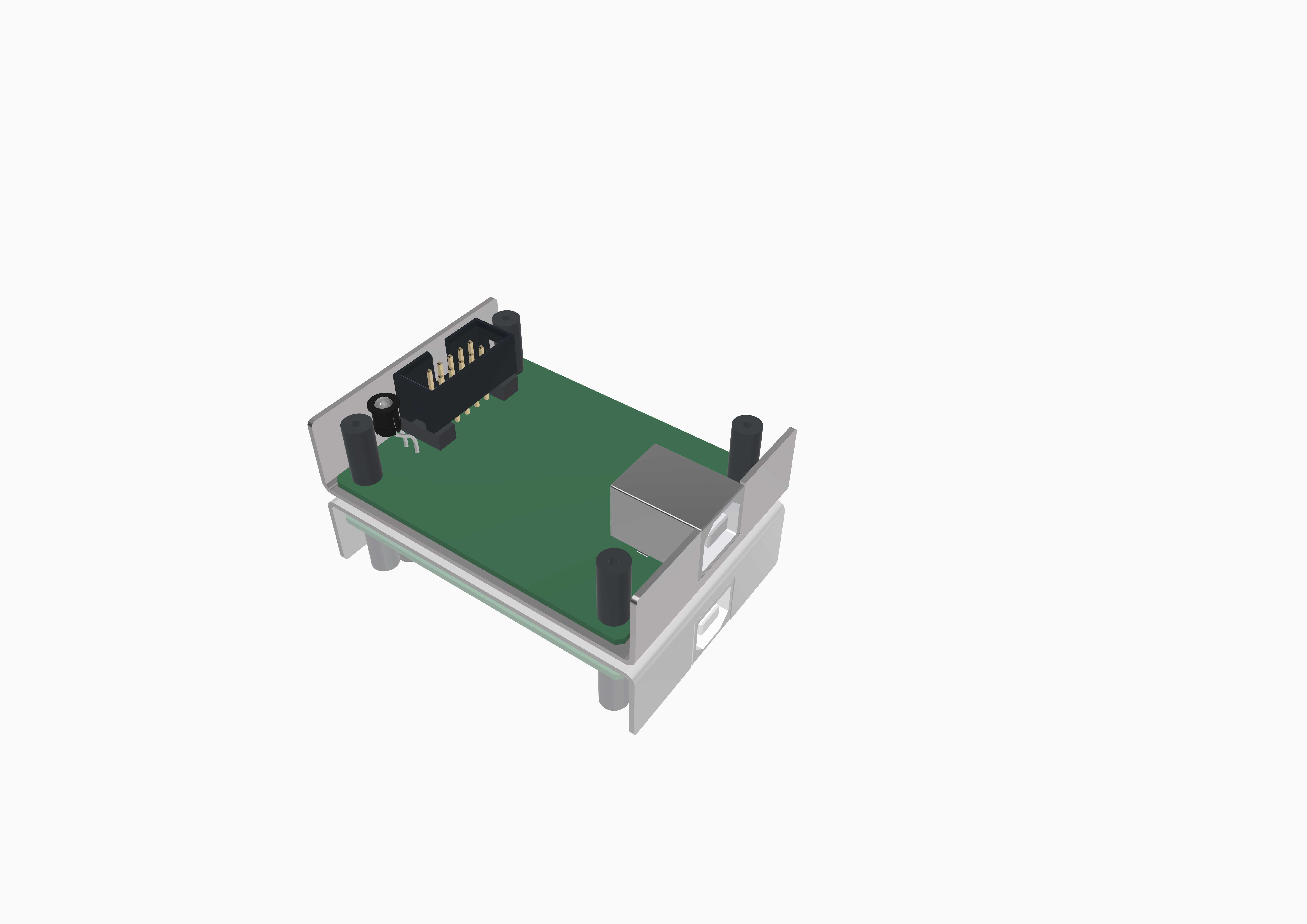

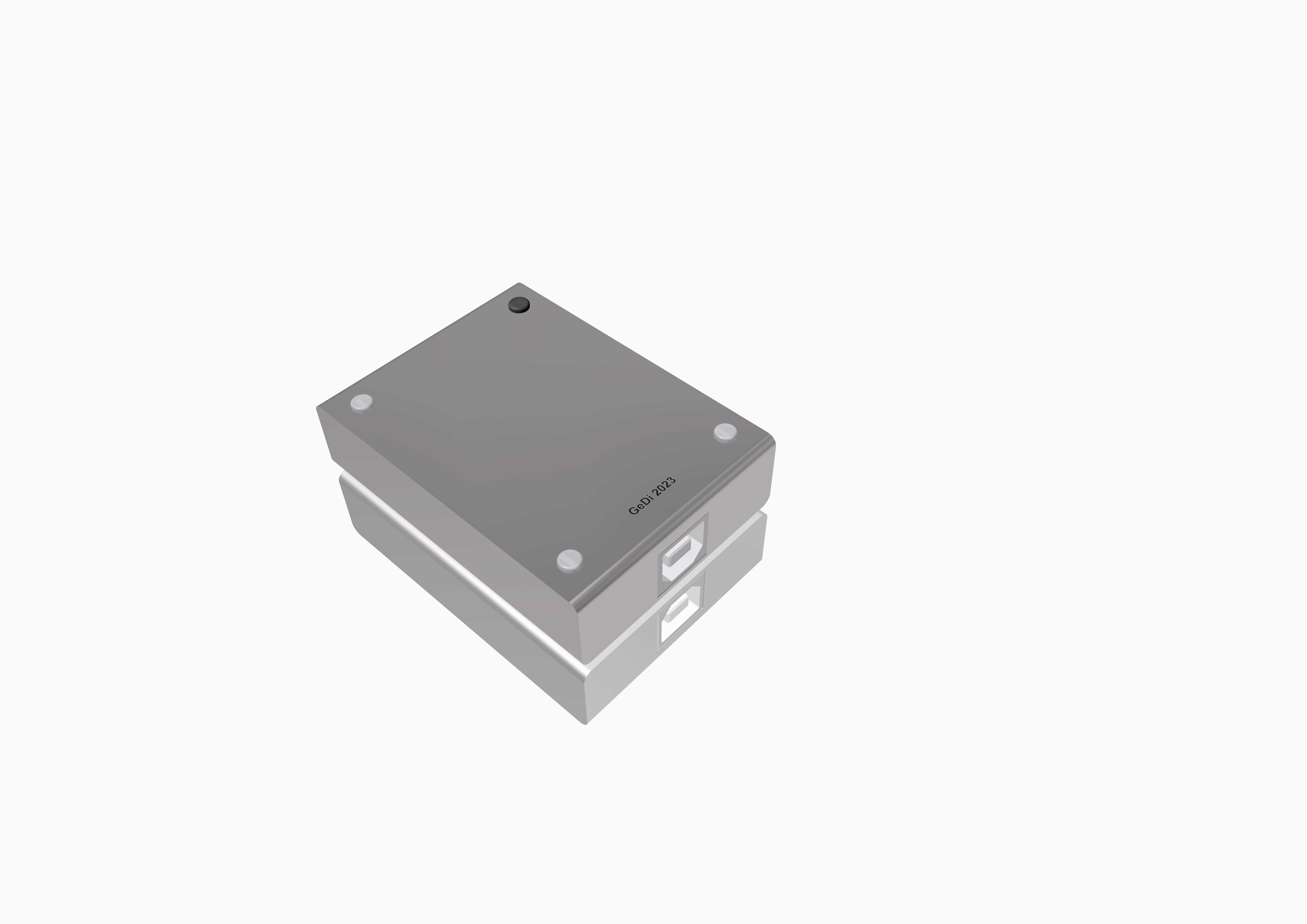

　　设计过程中特意规避了复杂的曲面结构，所有特征都采用直身面加小倒角的设计，不管是采用3D打印打样、注塑开模还是钣金折弯加工，都能快速实现生产，不需要特殊的加工工艺，能有效缩短样机验证的周期。内部的电路板安装位与顶部面板的螺纹柱位置做了错位处理，避免装配时螺丝顶端触碰电路板造成短路，同时在电路板安装位下方预留了0.5mm的凸台，让电路板与盒体底部之间留出空隙，方便布线以及空气流通，避免局部积温影响元件运行稳定性。盒体的分模线设置在上下盒体的拼接位置，拼接处做了1mm的搭接止口，装配后止口互相嵌合，既可以提升盒体的防尘能力，也能在螺丝锁紧时起到定位作用，不需要额外调整上下盒体的对齐位置，提升装配效率。对于需要频繁开盖调试的场景，螺纹柱采用金属材质，多次拆装也不会出现滑牙问题，如果是一次性封装的场景，可以选用尼龙螺纹柱，进一步降低物料成本。整体结构没有多余的装饰性特征，所有结构设计都围绕装配便捷性、防护可靠性以及加工经济性展开，适配小批量定制设备的控制单元承载需求，不需要做过多修改就能直接适配不同的控制电路板，只需要调整顶部面板的开孔位置与标识内容即可快速复用。
