波纹管悬臂式高精度称重测力传感器

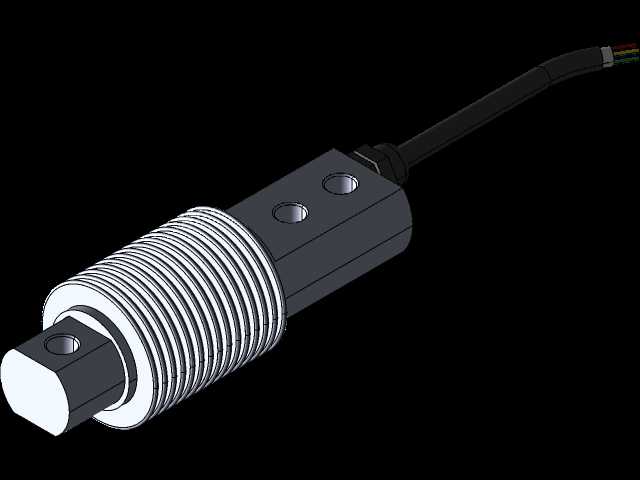

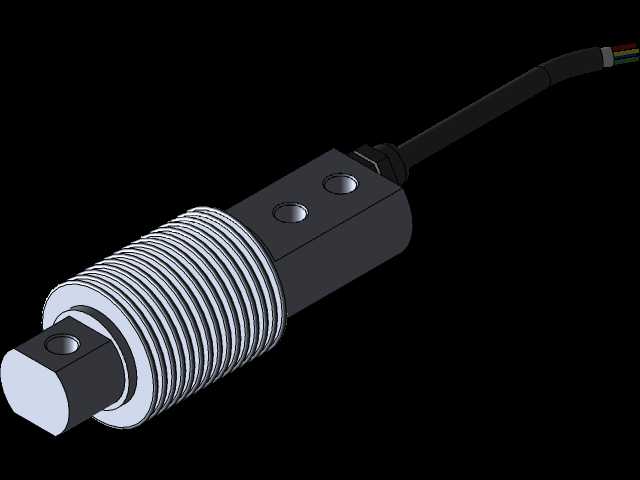

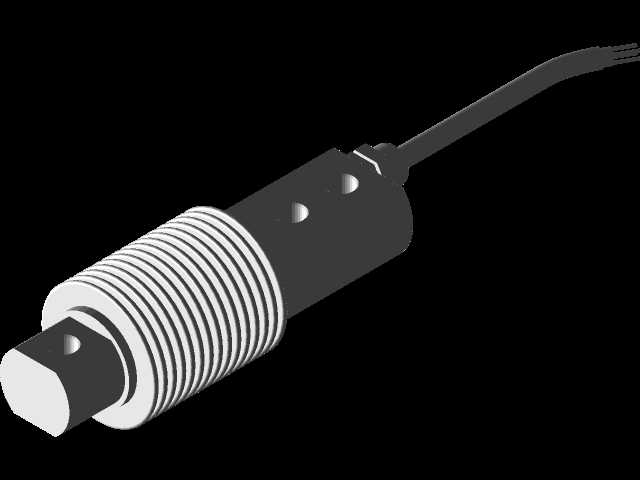

　　这款波纹管式悬臂称重测力元件，在工业现场的小量程静态、动态称重场景里适配度很高，常见于小料斗定量给料、包装线检重分选、小型台秤、自动化装配线的压装力检测工位，也能在实验测试台架里作为力值反馈单元使用，相比常规平行梁结构的传感器，它自带的波纹管密封结构能更好地抵御现场的粉尘、潮气以及轻度喷淋的干扰，在食品加工、饲料分装、日化灌装这类有一定卫生要求或者环境湿度偏高的工位上，不用额外做复杂的防护外壳就能稳定工作。从结构设计逻辑来看，主体承载段采用悬臂梁受力原理，固定端设置了两个同轴的安装定位孔，用来和设备安装基座做刚性连接，安装时要保证固定端面和基座贴合面的平面度控制在0.05mm以内，避免额外的安装附加应力影响测量精度，

　　加载端的扁方结构带中心定位孔，既可以直接承载称重平台的载荷，也能通过压头、连接件对接被测载荷，避免偏载带来的测量误差。中间段的金属波纹管是核心的防护与应力隔离结构，它一方面把内部的电阻应变片腔体和外界环境完全隔离开，达到工业级的防护等级，另一方面波纹管的轴向刚度远低于悬臂梁本体的弯曲刚度，不会对梁体的受力变形产生额外约束，保证应变片感受到的变形量和外加载荷保持严格的线性对应关系，不会因为防护结构的存在引入非线性误差。应变片粘贴在悬臂梁的应变集中区，组成全桥测量电路，能自动补偿温度变化带来的零点漂移，同时对侧向载荷、扭转载荷有一定的抗干扰能力，现场安装时如果存在轻微的水平方向冲击力，不会轻易造成传感器零点偏移或者损坏。

　　从安装边界尺寸来看，主体圆柱段的外径适配常规的传感器安装座开孔尺寸，波纹管段的外径略小于主体固定段，预留了梁体变形时的活动空间，出线端采用径向侧出的防水线缆接头，线缆沿着固定端侧面引出，不会和加载端的运动部件产生干涉，安装时要注意线缆的弯曲半径不能小于线缆外径的5倍，避免内部引线断裂影响信号输出。在实际选型适配的时候，要根据工位的最大载荷选对应量程的规格，常规覆盖10kg、20kg、50kg、100kg几个常用量程，选型时要保证正常工作载荷不超过额定量程的80%，预留一定的冲击载荷余量，避免过载造成梁体塑性变形损坏。安装过程中要先把传感器固定端锁紧在基座上，再调整加载端的连接件，保证加载力的方向和传感器轴线垂直，

　　尽量让载荷作用点和加载端中心孔同轴，减少偏载、角差带来的测量误差，如果是用在动态检重的工位上，还要在传感器和安装基座之间加装减震垫片，滤除生产线传递过来的高频振动干扰，保证重量信号输出稳定。这类传感器的输出信号是标准的毫伏级模拟信号，可以直接对接常规的称重变送器、称重显示仪表，也能通过变送模块转换成标准电流、电压信号接入PLC控制系统，实现定量给料、超重欠重剔除、载荷过载保护这类自动化控制功能。在日常维护中，因为波纹管结构本身已经做了密封处理，不需要频繁拆开清理，只需要定期清理波纹管表面积攒的物料结块，避免硬物挤压波纹管造成变形，影响测量精度或者破坏密封结构，安装时也要注意避免焊接电流流过传感器本体，防止大电流击穿内部的应变片电路，造成传感器永久损坏。
