T-SP12平台式称重传感单元结构设计

　　在工业称重计量、小型台秤、自动化分拣线、仓储检重工位这类需要精准获取静态或低速动态载荷数据的场景里，平台式称重传感器是核心的力值转换部件，本次呈现的T-SP12型结构，是针对小量程平台称重场景优化的平行梁式应变传感结构，区别于传统S型拉压传感器或柱式传感器的安装逻辑，这类平行梁结构天然适配平面承载的安装需求，不需要额外设计复杂的传力复位机构，能直接将承载平台的载荷传递到弹性体应变区，大幅降低配套安装结构的设计复杂度。

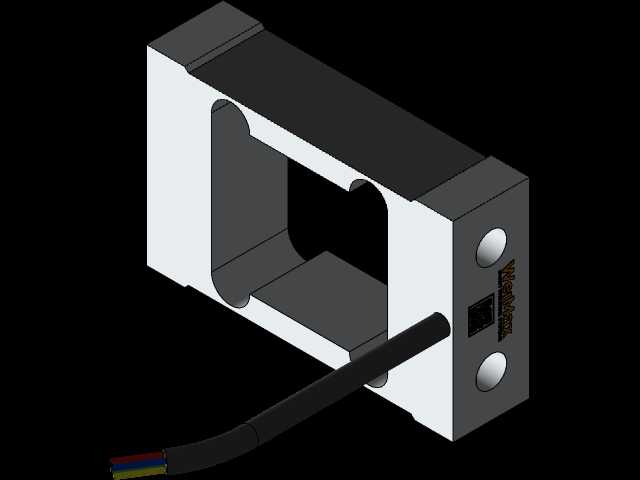

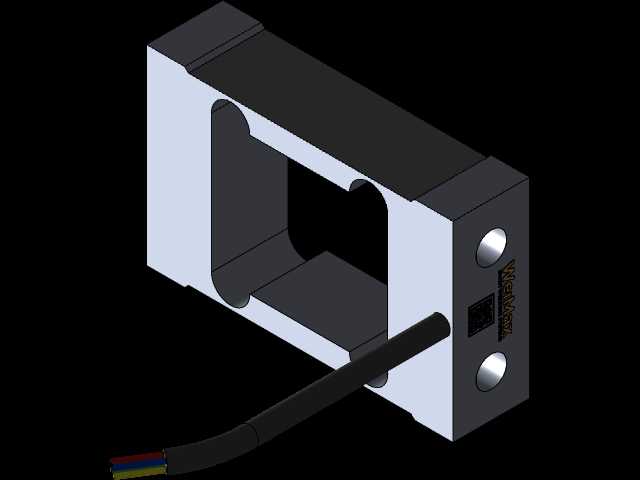

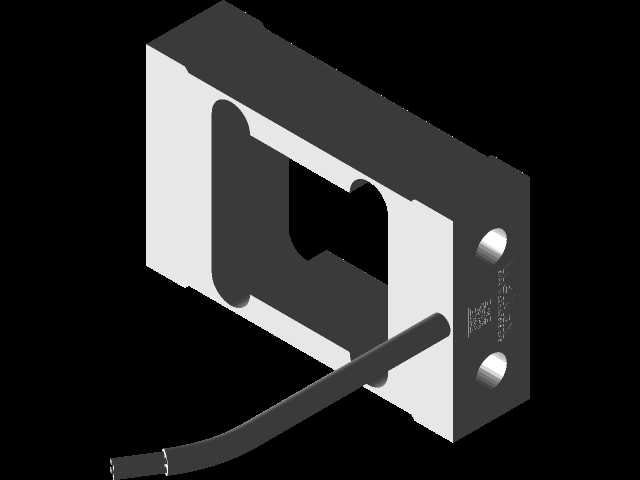

　　从结构设计思路来看，该弹性体采用整体式铝合金加工成型，整体轮廓为矩形框式平行梁结构，中间开设的矩形镂空区是核心的应变敏感区，这种镂空设计一方面可以降低弹性体的整体刚度，让额定载荷下的应变片变形量处于最佳线性区间，保证输出信号的线性度，另一方面框式结构自身具备一定的抗偏载能力，当载荷作用点在承载平台范围内出现小幅偏移时，平行梁的上下应变区可以同步抵消偏载带来的附加力矩，减少偏载误差。弹性体的两个端部分别设计了安装固定孔与承载连接孔，固定端采用两个对称布置的通孔，用于将传感器本体锁紧在设备基座上，承载端同样设置两个对应孔位，用于连接上方的称重承载平台，孔位的同轴度、孔与梁体的位置公差在建模时都做了严格约束，避免安装时产生附加内应力影响零点输出与测量精度。

　　出线端设计在弹性体的固定侧端面，采用侧出式线缆引出结构，线缆通过护套与弹性体内部的应变片接线端连接，这种侧出式设计不会占用传感器上下方的安装空间，适配平台下方安装空间局促的场景，同时线缆出口处做了应力释放槽结构，避免设备运行中线缆弯折拉扯导致的接线端脱落或信号干扰。弹性体表面做了阳极氧化处理的结构预留，建模时保留了表面处理层的厚度余量，既可以提升铝合金弹性体的抗腐蚀能力，适配仓储、生产车间这类存在一定湿度或粉尘的工况，也能避免弹性体长期使用出现表面锈蚀影响应变区的力学性能。

　　从安装边界尺寸来看，该传感器整体为扁平式矩形结构，厚度方向尺寸远小于长宽方向尺寸，安装时只需要在基座与承载平台之间预留对应厚度的安装空间即可，不需要额外挖设深槽，对于现有设备的称重改造场景非常友好。固定端与承载端的孔距按照标准小量程台秤的安装尺寸设计，可直接替换同规格的同类传感器，不需要重新加工安装孔位。应变片的粘贴位置在平行梁的上下表面应变最大区域，建模时对应变区的圆角过渡做了优化，所有镂空区的转角都采用大圆角过渡，避免长期受载时出现应力集中导致弹性体疲劳损坏，提升传感器的长期使用稳定性。

　　在实际应用中，这类传感器通常单台用于小量程桌面检重秤、小型包装机的称重工位，也可以四台组合布置在大尺寸平台的四个角，用于更大量程的平台秤、物流分拣的动态检重工位，四台布置时每台传感器承受四分之一的额定载荷，配合接线盒调整各路输出信号的一致性，即可实现大尺寸平台的精准称重。结构设计时充分考虑了不同安装场景的兼容性，弹性体的侧面预留了标识粘贴与零点调整电位器的安装位置，不需要额外增加外置安装板，整体集成度更高。平行梁的截面尺寸经过力学仿真优化，在保证额定载荷下应变量满足应变片输出要求的同时，兼顾了过载能力，当出现150%额定载荷的短时过载时，弹性体的应力仍处于材料的弹性变形区间，不会出现塑性变形导致传感器报废。

　　对于结构设计从业者来说，这类传感器的三维模型可以直接用于称重类设备的整体装配校核，在设计阶段就可以确认安装孔位的匹配度、线缆的走线空间、承载平台的传力路径是否合理，避免生产装配时出现干涉问题；对于设备选型人员来说，通过三维模型可以直观确认传感器的外形尺寸、安装方式是否适配现有设备结构，不需要反复核对二维图纸的尺寸标注，大幅提升选型效率。建模过程中对弹性体的每一处尺寸公差、形位公差都做了对应标注，加工时可以直接参考模型的尺寸要求进行工艺编制，减少二次绘图的工作量。
