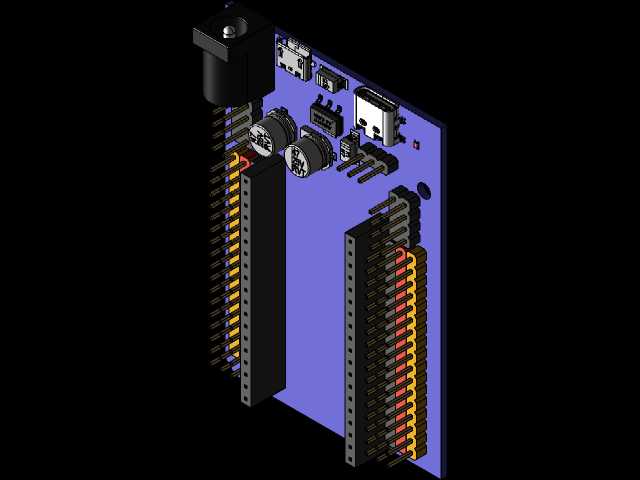

ESP32开发板38引脚扩展转接结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:717755
  • ESP32开发板38引脚扩展转接结构

  在嵌入式开发、智能硬件原型验证、小型物联网终端搭建的场景里,开发板的引脚引出与外设扩展始终是硬件搭建环节的核心痛点,很多开发者在调试过程中会遇到核心板引脚间距过小、外设接线易松动、多模块并行接线时引脚冲突的问题,这款ESP32 38针转接结构正是针对这类实际工程需求设计的硬件承载结构。从实际使用场景来看,该转接结构可直接适配常规38引脚封装的ESP32开发核心板,将核心板两侧密集排布的排针引脚通过板载走线规整引出,同时预留了电源输入接口、常用外设接口的安装位,不管是面包板快速原型调试、小型智能设备的内部电路集成,还是学生课程设计、创客项目的硬件搭建,都能通过该转接结构降低接线复杂度,减少杜邦线连接带来的接触不良隐患。从功能特性上看,

  该转接结构采用板层集成设计,将核心板的电源引脚、GPIO引脚、通讯接口引脚按照功能分区规整排布,电源区域单独做了铺铜处理,降低大电流供电时的线路压降,信号引脚区域按照功能组划分排列,方便开发者快速识别接线位置,避免接线错误烧毁核心板;板载预留的DC电源接口可直接外接直流电源给整套开发系统供电,无需额外从核心板的MicroUSB接口取电,满足多外设同时工作时的供电电流需求,同时板上预留的固定孔位可配合铜柱将转接板固定在设备外壳或者安装支架上,提升整套硬件结构的抗震性能,避免移动使用过程中核心板松动脱落。从设计思路层面,整个结构的建模过程完全围绕实际硬件的安装公差展开,排针座的安装槽尺寸按照常规2.54mm间距排母的实际尺寸做了0.

  15mm的安装余量,既保证排针插入时的顺畅度,又不会因为间隙过大导致焊接后出现歪斜;板体的外形轮廓避开了核心板上自带的USB接口、复位按键、BOOT按键的突出位置,核心板插入后不会出现结构干涉,所有板载接插件的高度都做了统一管控,电源接口、电容元件的最高高度不超过排针座的顶部高度,叠放安装时不会出现元件挤压的问题。从安装边界与尺寸管控来看,整个转接板的板体厚度按照常规PCB板1.6mm的标准厚度设计,两侧排针的伸出长度控制在8mm,既保证插入面包板或者外接端子时的接触深度,又不会因为引脚过长导致相邻引脚意外短路;板体的整体宽度与核心板宽度保持一致,长度方向比核心板多出12mm的空间用来布置电源接口与滤波电容,

  不会额外占用过多的安装空间,在小型智能设备的紧凑外壳内部也能顺利安装;固定孔的位置按照通用安装孔距设计,孔直径3.2mm,可适配M3规格的铜柱或者螺丝,不管是水平安装还是垂直叠装都能找到对应的固定点位。在实际工程应用中,这类转接结构的价值不止于引脚扩展,它还能起到保护核心板的作用,频繁插拔外设接线时所有的外力都作用在转接板的排针上,不会损伤核心板本身的焊盘,大幅提升核心板的重复使用寿命;对于批量生产的小型智能硬件来说,使用该转接结构可以简化生产接线流程,工人不需要对着核心板的密集引脚逐一接线,只需要将核心板插在转接板上,按照转接板上的功能标识接好外设线路即可,降低生产环节的接线错误率。建模过程中对所有接插件的配合公差都做了反复校验,排母与排针的配合间隙、接口元件与板体的安装间隙、固定孔与螺丝的配合间隙都按照电子硬件结构设计的常规公差标准设置,导出的模型可直接用于结构验证、外壳设计的配合参考,也可作为自动化测试夹具的定位参考结构,帮助开发者在硬件开模或者组装前提前排查结构干涉问题,减少实际打样过程中的返工成本。
