机床铰接式连接支座结构设计练习

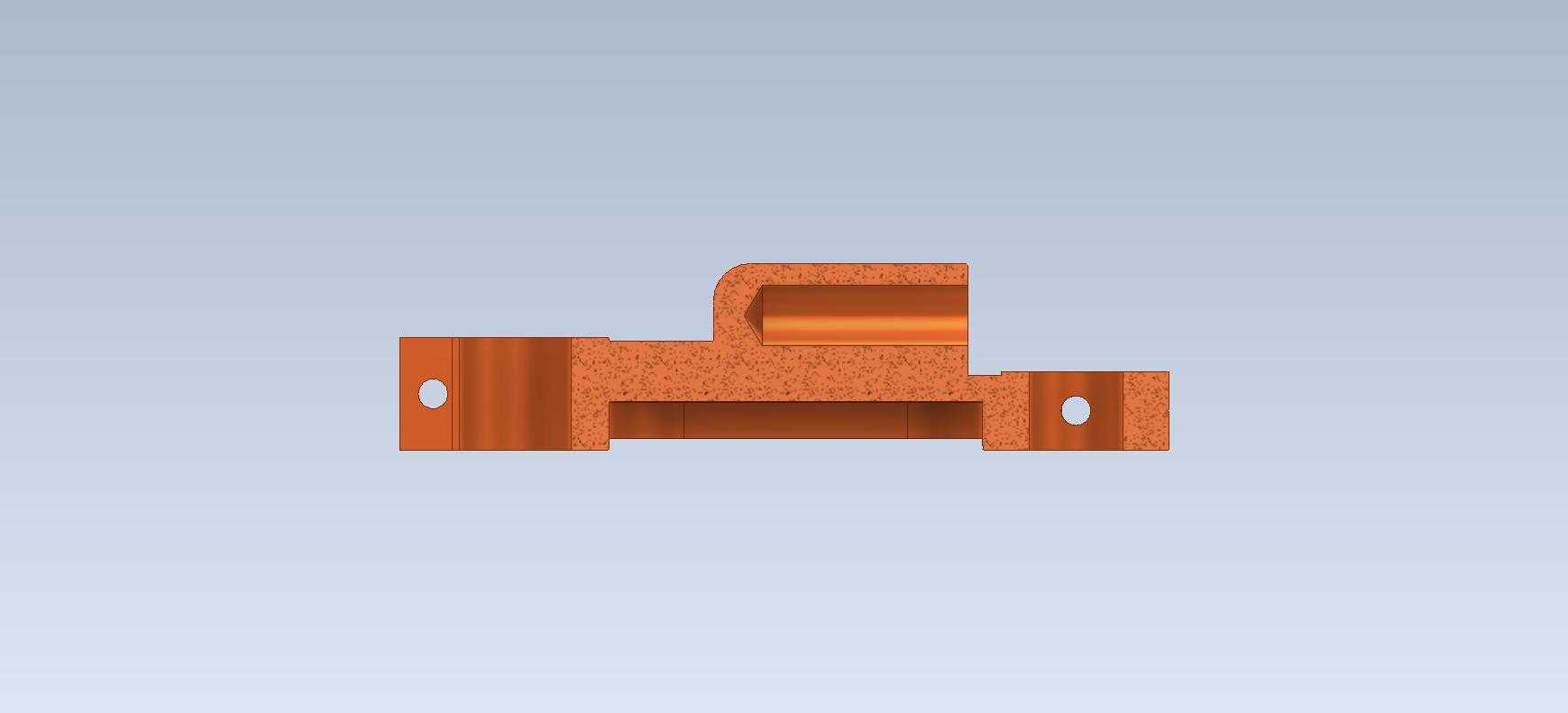

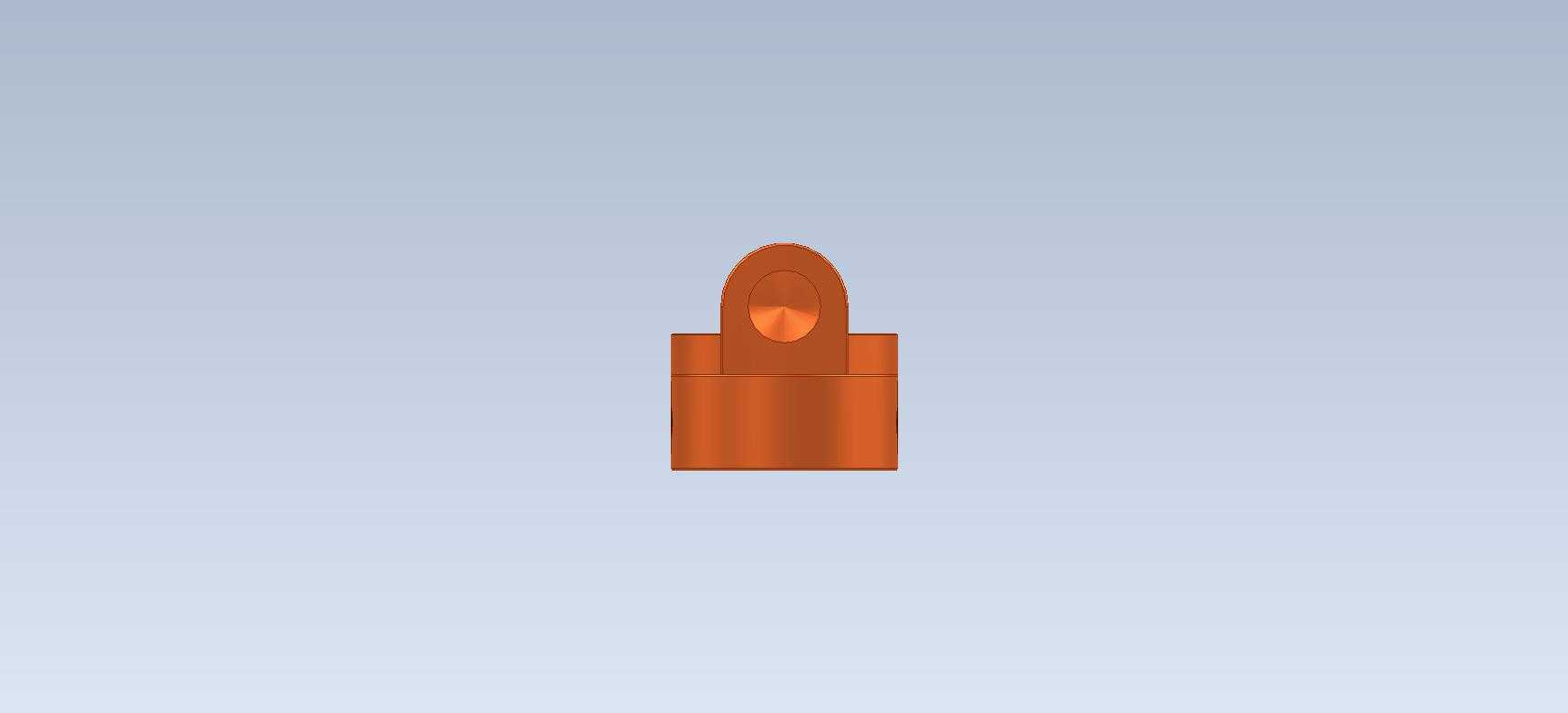

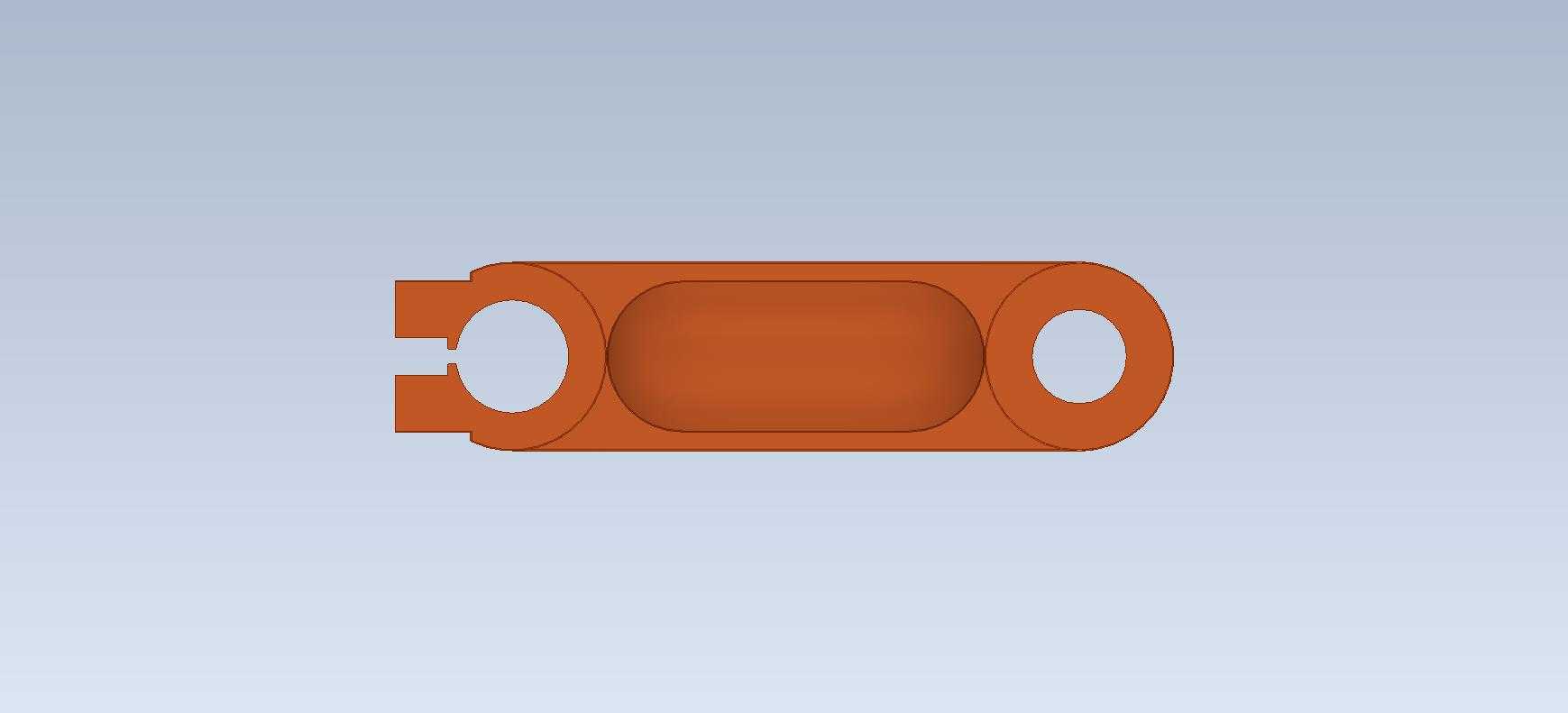

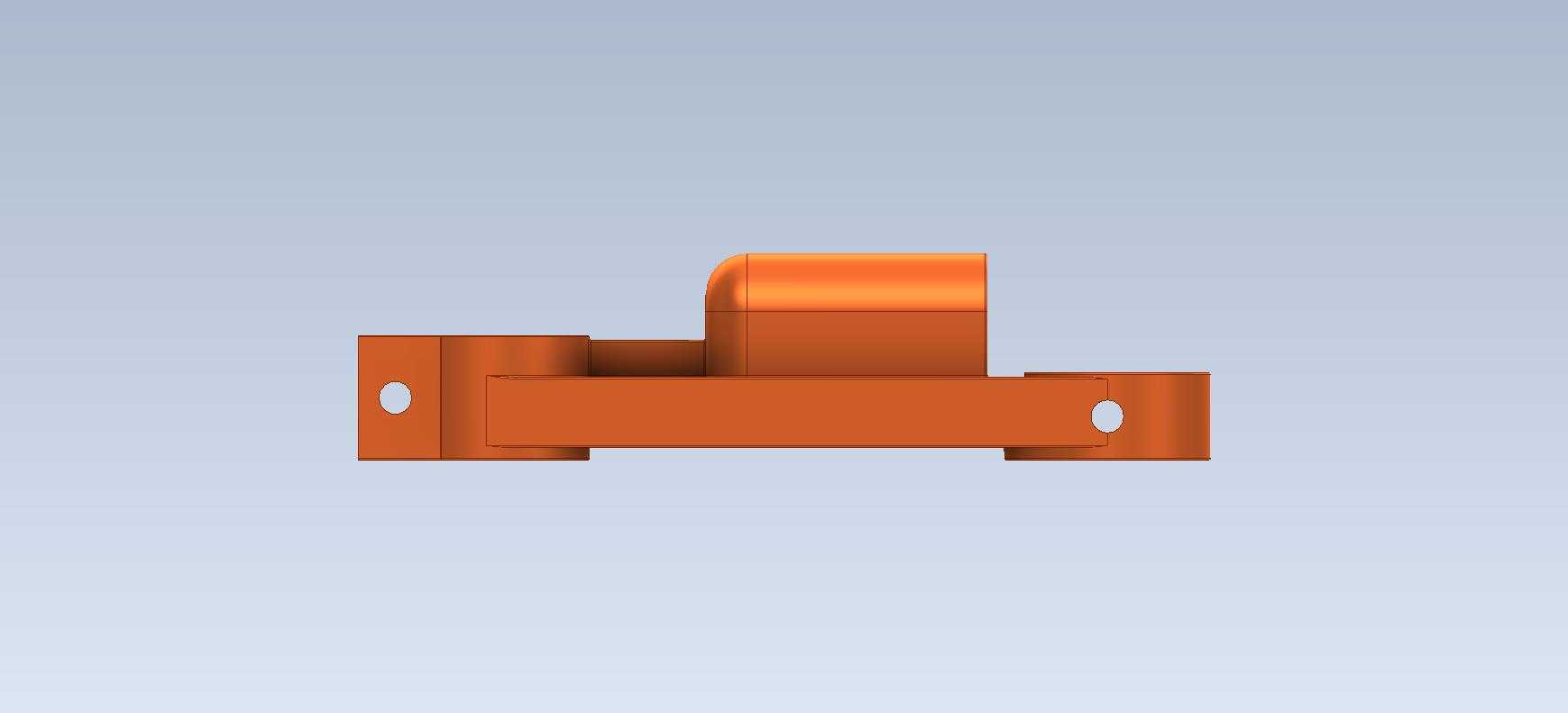

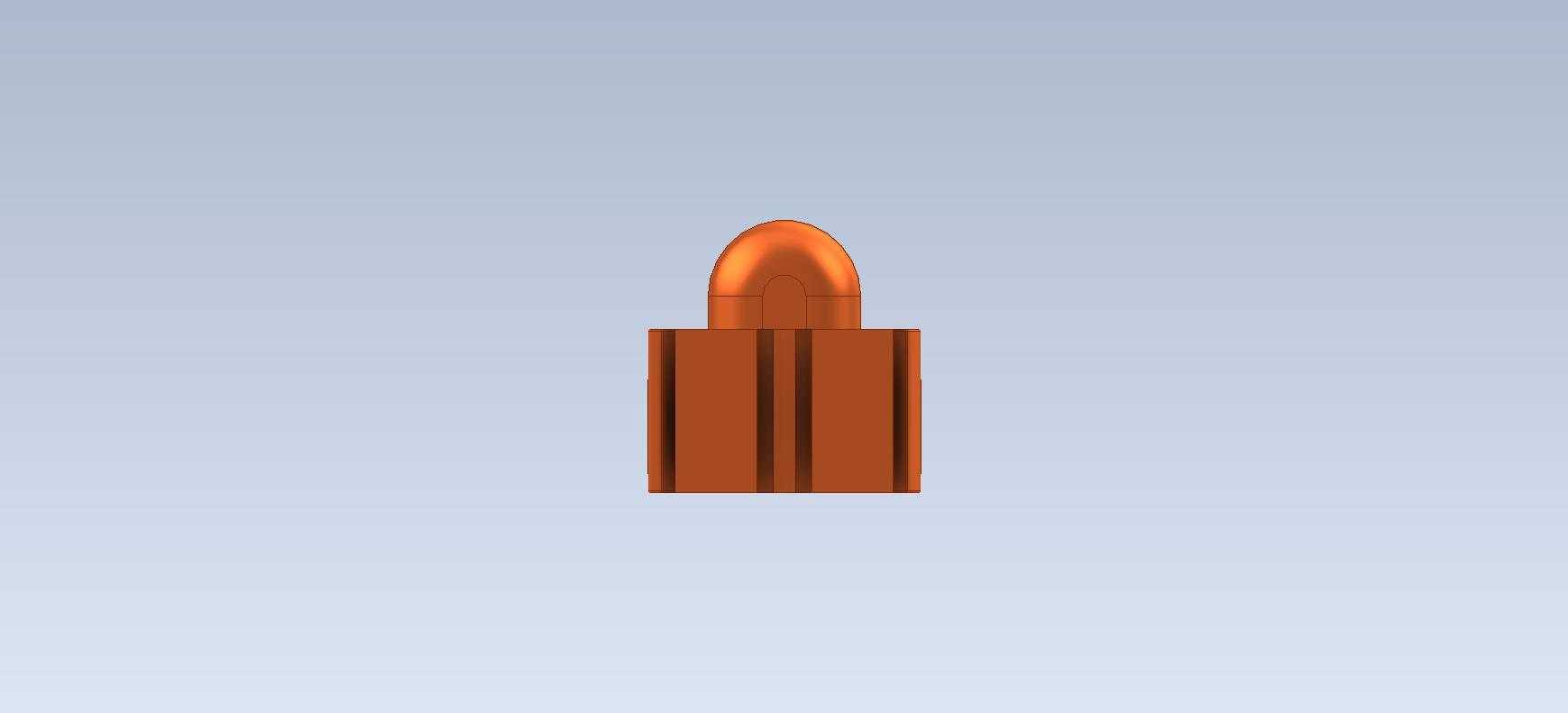

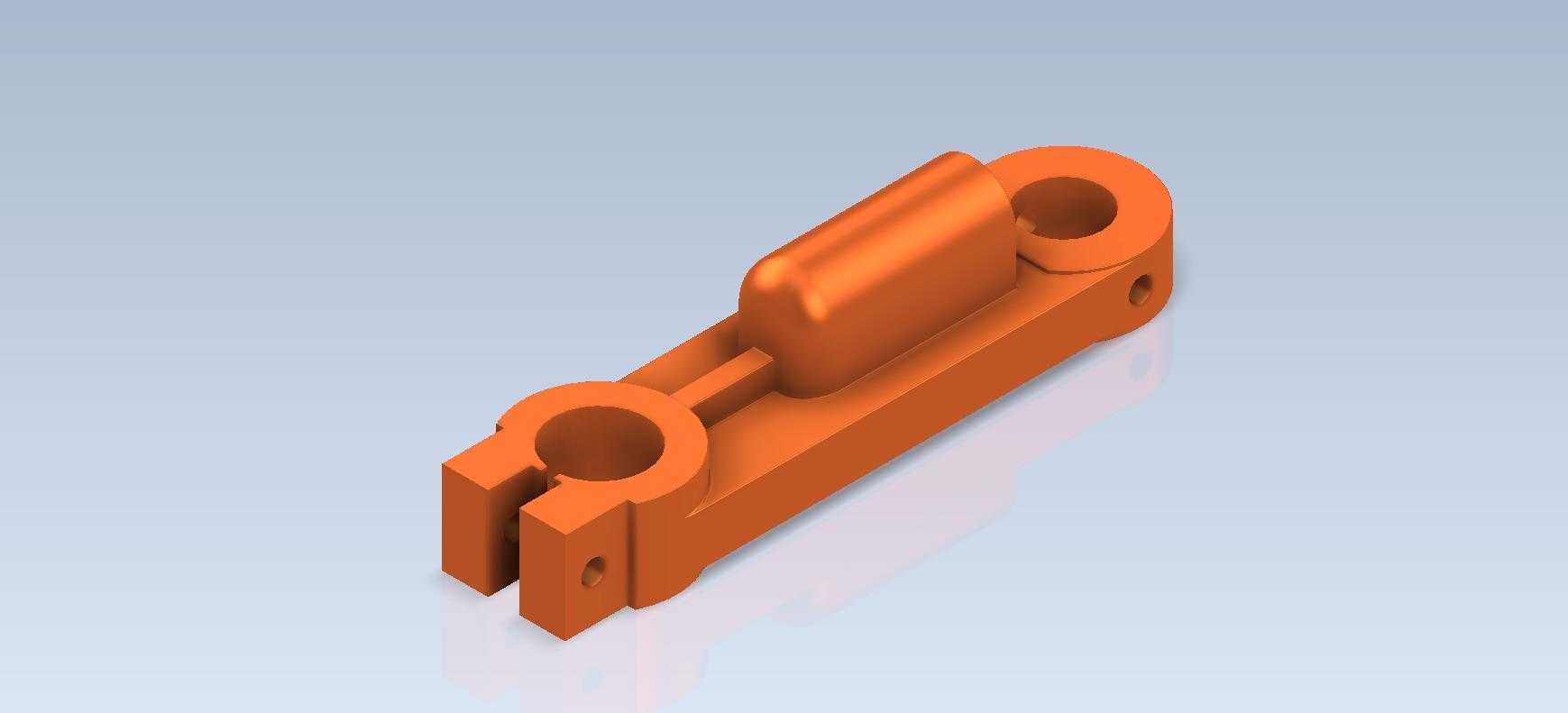

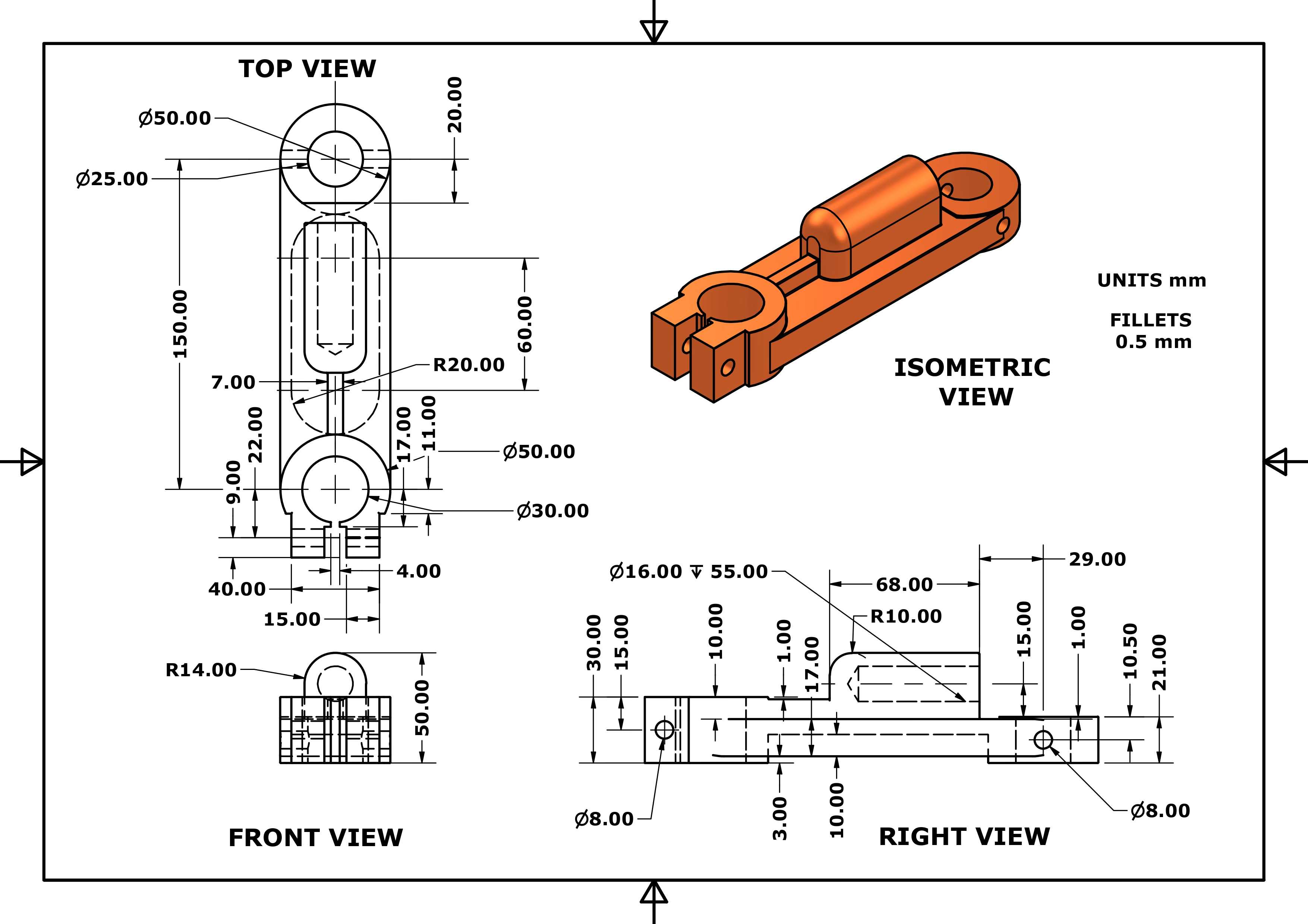

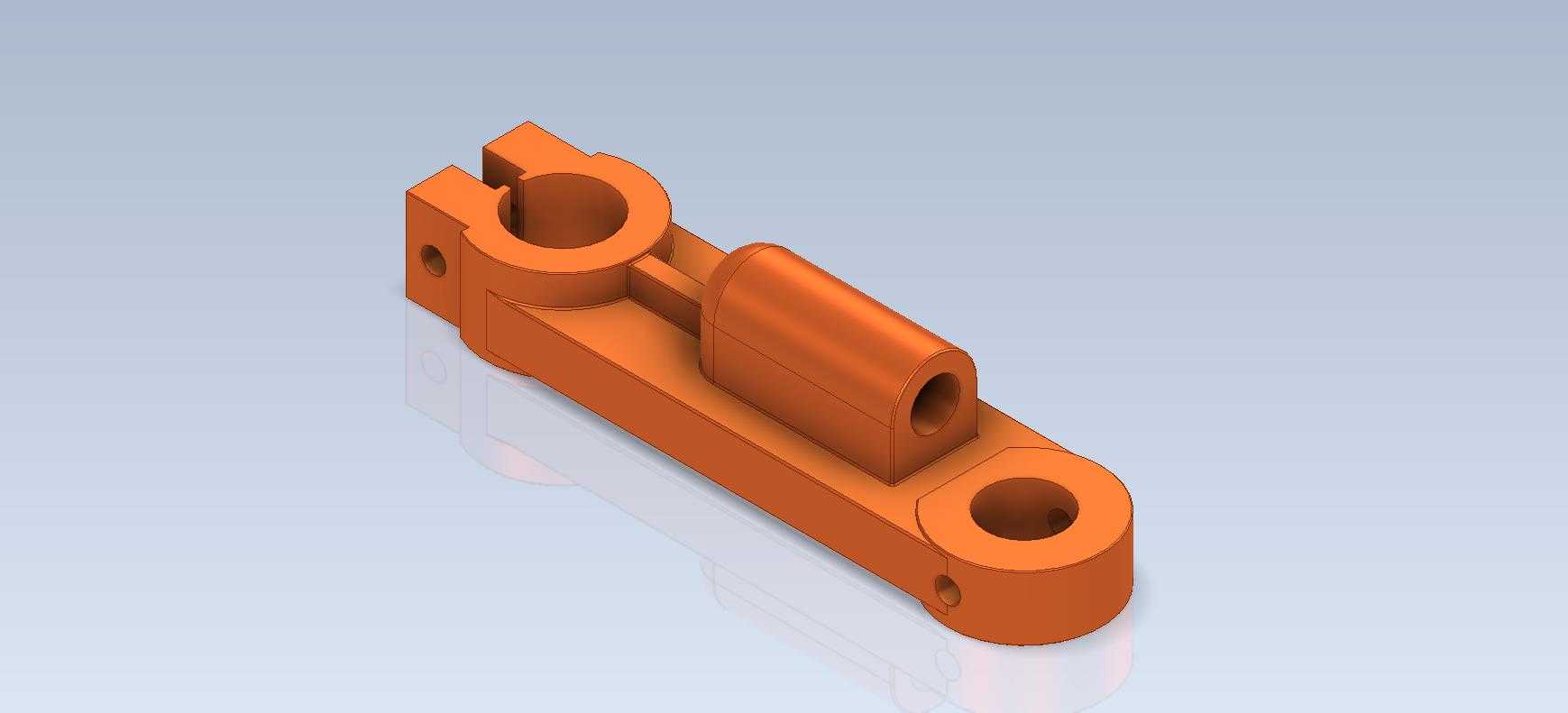

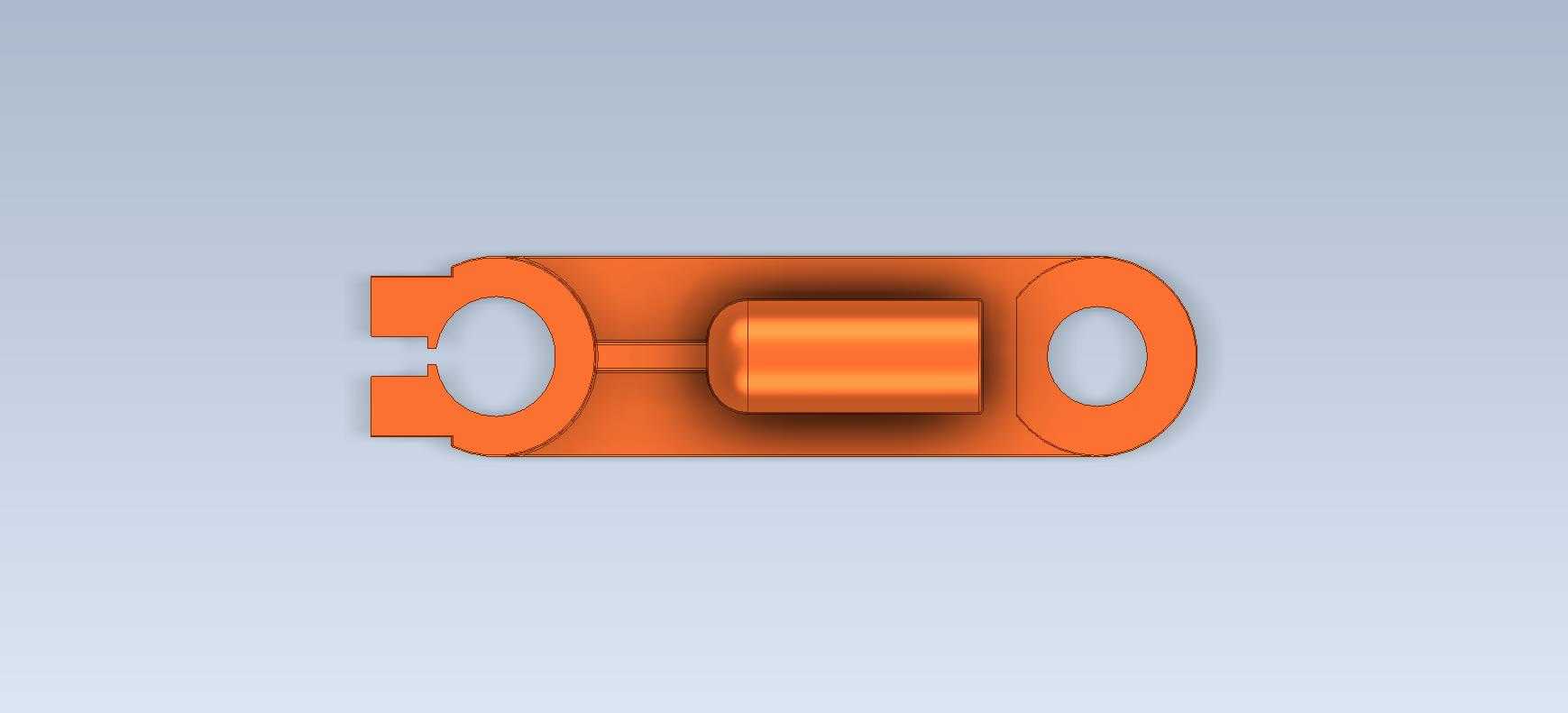

　　这类铰接式连接支座在机床进给机构、工装夹具的联动模块中应用十分广泛，日常做CA6140车床相关的结构拆解练习时，这类零件是典型的连杆传动配套构件，主要承担两个运动部件之间的铰接支撑、力传递以及运动轨迹约束的作用，很多新手在做基础建模练习时容易忽略安装边界的尺寸约束，导致后续装配出现干涉问题。从结构功能来看，零件两端的同轴通孔是核心的铰接安装位，孔径公差需要控制在H7级别，才能保证配套的铰接销轴穿入后既无卡滞，也不会出现过大的径向窜动，两端孔的中心距是整个零件的核心尺寸，直接决定了联动机构的运动行程范围，设计时需要根据配套机构的摆角范围反推中心距数值，不能随意设定。中间凸起的加强筋结构并非装饰作用，

　　是为了抵消零件在承受径向拉压载荷时的弯曲变形，很多初学者建模时会把这个凸台做的过薄，实际受力时很容易在凸台与主体连接的根部出现应力集中，甚至发生断裂，按照常规机床附件的载荷要求，这个凸台的壁厚至少要达到主体壁厚的1.2倍，并且根部要做R2以上的圆角过渡，才能分散应力。零件一端的开口叉形结构是为了方便快速装拆，不需要完全拆下销轴就能完成部件的更换维护，叉口的开槽宽度要比配套的连杆片厚度大0.2-0.3mm，保证装配后连杆摆动时不会与叉口侧壁发生摩擦，开槽的根部也要做止裂孔或者圆角处理，避免长期受交变载荷时开槽位置出现裂纹延伸。从安装边界来看，零件的整体宽度不能超过配套安装位的滑槽宽度，底部的平面要保证平面度在0.05mm以内，

　　安装后才能与贴合面完全接触，不会出现装配倾斜导致的铰接卡滞。建模过程中要优先确定两端铰接孔的中心距作为基准，再依次向外延伸绘制主体轮廓，所有的孔位特征要最后做，避免前期修改轮廓时导致孔位位置偏移，倒角和圆角特征要放在建模的最后步骤，防止特征编辑时出现参考丢失的问题。这类零件虽然结构简单，但是涵盖了拉伸、凸台、切除、孔、圆角等最基础的建模命令，非常适合刚接触三维建模的学习者练习基准选择、特征顺序规划的思路，很多人觉得这类零件太简单不屑于练习，实际到复杂装配设计时，往往就是这类基础零件的尺寸约束没做好，导致整个机构运动出现卡滞、干涉的问题。实际生产中这类零件一般采用45号钢加工，毛坯选用模锻件能有效提升零件的整体强度，

　　加工时要以其中一个铰接孔和底面作为定位基准，一次装夹完成另一端孔的加工，保证两个孔的平行度误差控制在0.02mm以内，装配前要去除所有的加工毛刺，铰接孔内要涂抹润滑脂，减少销轴转动时的磨损。在机床的溜板箱联动机构、夹具的夹紧杠杆结构中，这类支座的变形量直接影响整个机构的传动精度，所以设计时除了考虑静态强度，还要核算交变载荷下的疲劳寿命，避免长期运行后出现零件变形导致的传动精度下降。很多新手建模时只关注外形的相似度，忽略了各个结构的工程意义，比如两端孔旁边的小螺纹孔，是用来安装销轴的止动螺钉，防止销轴在工作过程中转动或者窜出，这个小特征如果漏掉，实际装配时就会出现销轴松脱的问题。零件表面的粗糙度要求也有区分，铰接孔的内表面粗糙度要达到Ra1.6，保证销轴转动顺畅，其余非配合面的粗糙度达到Ra6.3即可，不需要过高的加工精度，避免不必要的加工成本提升。
