1:5比例欧帕莱特物流托盘结构设计

　　做机械结构设计快十二年，经手的物流载具类模型少说也有百八十套，这次做的1:5比例欧帕莱特托盘，最初是给仓储物流仿真教学场景做的演示教具，后来也被不少做自动化立体库方案的同事拿去做动线模拟用。很多刚入行的设计师觉得托盘结构简单，不就是几块板拼起来？真到落地的时候才知道，托盘的墩子间距、面板开槽深度、叉齿入口的净空高度，每一个尺寸都卡着实际作业的效率边界。

　　先说实际应用场景，这类欧帕莱特标准托盘，目前在快消品仓储、电商前置仓、生产车间线边周转的覆盖率很高，和普通川字底托盘不一样的是，它的底部支撑墩采用对称式三列布局，不管是手动液压车从四个方向进叉，还是自动化堆垛机的货叉对位，都不需要刻意调整托盘朝向，这一点在高位货架的自动存取场景里优势特别明显——堆垛机的对位容错空间本来就小，四向进叉的结构能减少至少三成的对位调整时间，也能降低货叉刮蹭托盘墩子的概率。

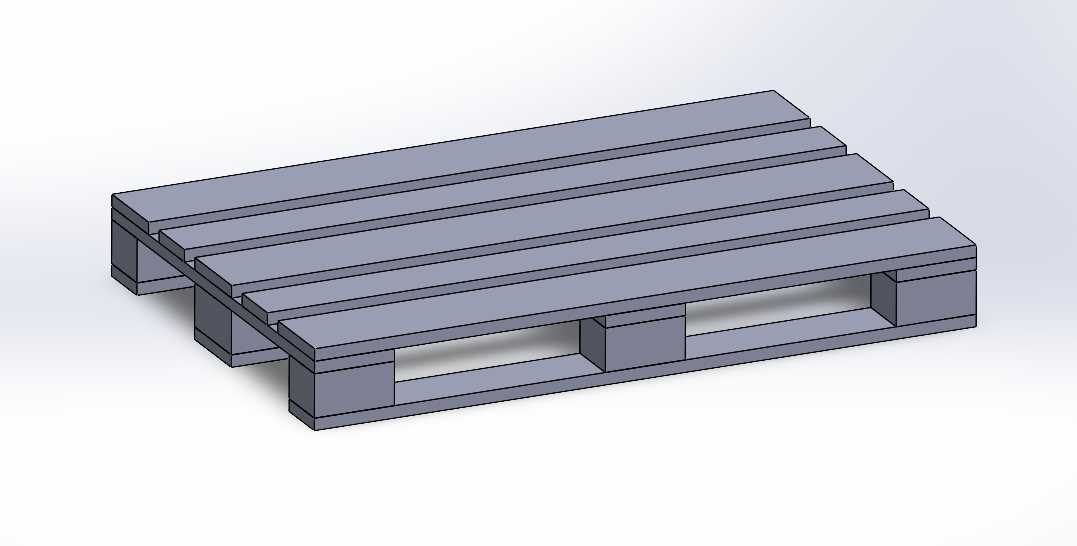

　　从功能特性上来说，这个比例模型还原了实托盘的所有核心受力结构：顶部承载面板采用五根等距布置的长条型材结构，相邻面板之间留了均匀的排水、散尘间隙，要是用来存放带冷凝水的生鲜周转箱，或者车间里带切削碎屑的工件箱，积液和碎屑能直接从间隙漏下去，不会积在托盘表面造成货物打滑或者锈蚀。底部的支撑墩和上下横撑做了一体化的受力传导设计，面板上的载荷能通过三根纵向的底梁均匀分散到九个支撑墩上，就算是局部偏载——比如托盘上只放了三分之二区域的重物，也不会出现单墩过载压裂的情况。之前给客户做过实托盘的静压测试，这种结构的欧帕莱特托盘，均匀载荷下静载能到1.5吨，动载也能稳定在0.6吨，完全满足常规仓储周转的载荷要求。

　　设计的时候我特意把叉齿入口的净空尺寸做了严格还原，手动液压车的叉齿厚度一般在110mm左右，电动堆垛机的货叉厚度在120-130mm，所以托盘底部的进叉净空留了140mm的余量，不管是哪种搬运设备，进叉的时候都不会刮到底梁的下沿。还有面板的边缘倒角，实托盘的面板边缘都是做了R15的圆弧倒角，不是直角，一方面是避免搬运的时候直角磕碰货物包装或者划伤作业人员，另一方面也能减少托盘在输送线上卡边的概率——很多自动化输送线的滚筒之间有间隙，直角边缘的托盘很容易卡进滚筒缝，圆弧倒角就能顺畅通过。

　　关于安装和使用边界，这里要提几个容易被忽略的点：首先是托盘的堆码限制，这种结构的托盘空托盘堆码的时候，最多不要超过12层，因为支撑墩的承压是按满载工况设计的，空托盘堆太高的话，下层托盘的支撑墩长期受静压力，容易出现不可逆的塑性变形，影响后续使用的平面度。其次是使用环境的温度边界，要是用普通PP材质做实托盘的话，长期使用环境温度不要超过60摄氏度，要是在冷库环境下使用，要换耐低温的HDPE材质，零下25度的环境里也能保持足够的冲击韧性，不会一摔就裂。还有和货架配合的尺寸边界，这个标准欧帕莱特托盘的外形尺寸是按1200mm*800mm的欧标尺寸做的比例缩放，常规的横梁式货架、穿梭车货架的货位宽度只要留够1250mm、深度留够850mm，就能顺畅放置，不需要额外调整货位尺寸。

　　做这个比例模型的时候，我没有做多余的装饰性结构，所有的倒角、壁厚、支撑间距都是按实托盘的参数等比例缩小的，不管是用来做物流场景的仿真演示，还是给新入行的结构设计师讲解托盘的受力逻辑，都能直观看到内部的传力路径，不会因为简化结构造成认知偏差。之前有个做AGV调度仿真的同行拿这个模型去做路径模拟，就是因为它的外形尺寸、进叉位置完全还原实品，模拟出来的AGV叉取、转向、放货的动作参数和实际现场的误差不到5%，比那些随便拉几块方块做的托盘模型好用太多。其实做工业类的比例模型，最忌讳的就是只做外形像，核心的功能尺寸、结构逻辑不对，拿出去做方案演示的时候，懂行的客户一眼就能看出问题，反而影响方案的可信度。
