偏心轴类联动传动机械零件结构

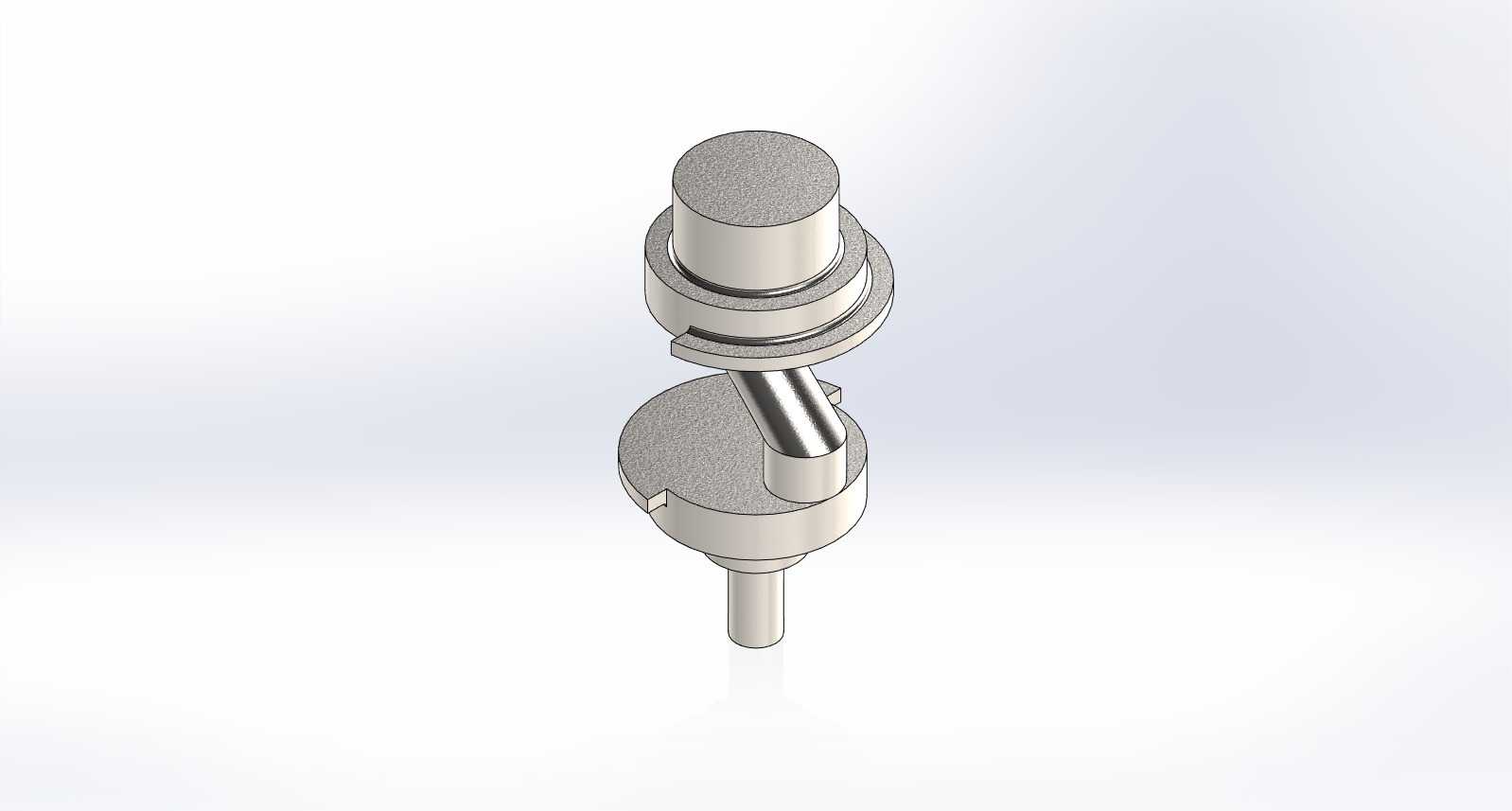

　　在常规机床进给传动、小型工装夹具联动、轻工设备间歇动作机构的设计场景里，这类偏心联动轴构件是实现旋转运动转往复摆动动作的核心执行件，很多初次接触传动结构设计的工程师容易把它和普通曲轴混淆，实际上它的偏心距更小、承载的径向载荷更集中，适配的是小行程高频次的往复动作需求，不需要像内燃机曲轴那样做复杂的平衡配重设计。从结构上看，这个零件分为三个核心功能段，最上端的圆柱段是定位安装段，直径公差通常取h6级，和配套的滑动轴承或者滚动轴承内圈配合，承担整个构件的旋转支撑，端面没有做中心孔之外的额外结构，是因为安装时不需要额外的轴向锁紧凸台，靠上端的压盖或者轴承端盖就能完成轴向定位，避免了多余结构带来的装配干涉。中间的偏心圆柱段是核心功能段，

　　偏心距根据配套机构的摆动行程确定，这个段的表面粗糙度要求比支撑段更高，因为它要和配套的连杆滑套做相对滑动，长期运行过程中如果表面粗糙度不达标，很容易出现磨粒磨损，导致间隙变大、传动精度下降，偏心段和上下支撑段的过渡位置做了圆弧卸荷槽，避免应力集中，在高频交变载荷作用下，这个过渡位置是最容易出现疲劳断裂的位置，圆弧半径的取值通常是轴径的1/10，既不会因为圆弧过大导致滑套装配不到位，也能有效分散应力。下端的细轴段是动力输入段，通常和联轴器、带轮或者齿轮配合，轴端做了倒角处理，方便装配时的导向，这个段的直径比上端支撑段小，是因为动力输入端的扭矩传递不需要过大的轴径，同时可以降低整个零件的整体重量，减少旋转过程中的惯量，提升机构响应速度。

　　实际应用中，这类零件的安装边界需要重点校核，首先要确认上端支撑段的安装孔中心和下端动力输入段的安装孔中心同轴度，同轴度误差要控制在0.02mm以内，否则旋转过程中会出现卡滞、异响，严重时会导致支撑轴承过早失效；其次要预留偏心段摆动的空间，偏心段旋转过程中扫过的圆柱区域不能有其他构件干涉，很多新手设计时容易忽略这个动态空间，只按静态尺寸做布局，装配后才发现偏心段旋转时碰到旁边的机架或者其他零件，不得不返工修改结构。设计这类零件的时候，选材通常根据载荷工况确定，轻载低频次动作的场景可以用45号钢做调质处理，硬度达到HB220-250就能满足使用要求，重载高频次的场景则需要用40Cr做表面淬火，表面硬度达到HRC45-50，提升耐磨性能，

　　加工过程中要先粗加工各段外圆，留0.3-0.5mm的精加工余量，然后打两端中心孔作为定位基准，精加工时一次装夹完成上下支撑段的加工，保证同轴度，最后再铣削或者车削偏心段，偏心段的加工需要用专用的偏心夹具，保证偏心距的尺寸公差控制在±0.01mm以内，否则会导致配套机构的行程出现误差，影响整个设备的动作精度。这类零件在实际使用中不需要额外的润滑通道，通常靠配套滑套的油槽或者润滑脂就能完成润滑，维护的时候只需要定期检查偏心段的磨损量，当磨损量超过0.1mm的时候就需要更换，否则会因为间隙过大导致传动冲击，影响设备运行稳定性。很多小型自动化设备的送料机构、夹具的夹紧联动机构、印刷设备的辊子间隙调整机构里，都能看到这类偏心轴构件的身影，它结构简单，加工难度低，传动可靠，相比凸轮机构来说，它的加工成本更低，装配调整更方便，适合小行程的往复动作场景，不需要复杂的凸轮轮廓加工，只需要控制好偏心距和各段的同轴度，就能实现稳定的传动效果。
