多接口集成式电子控制模块结构设计

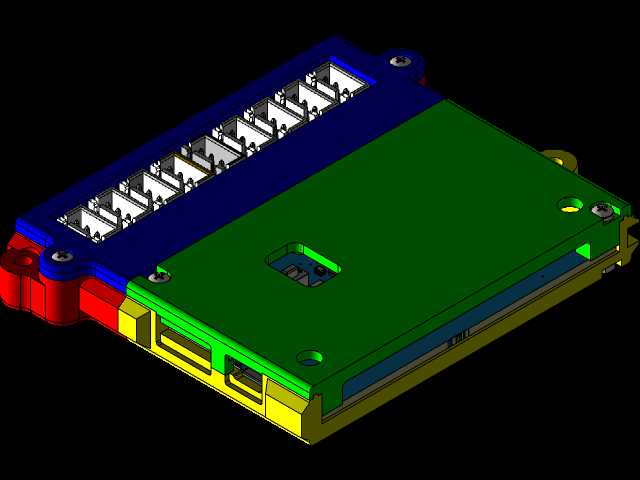

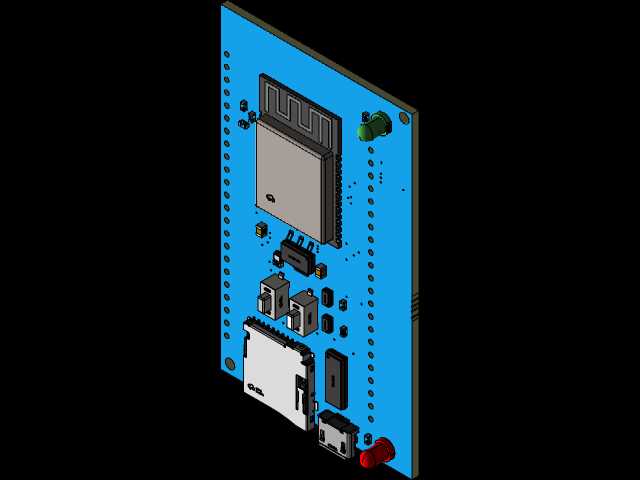

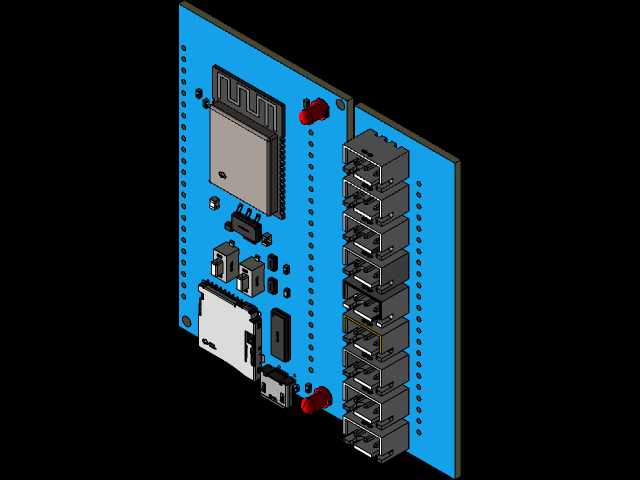

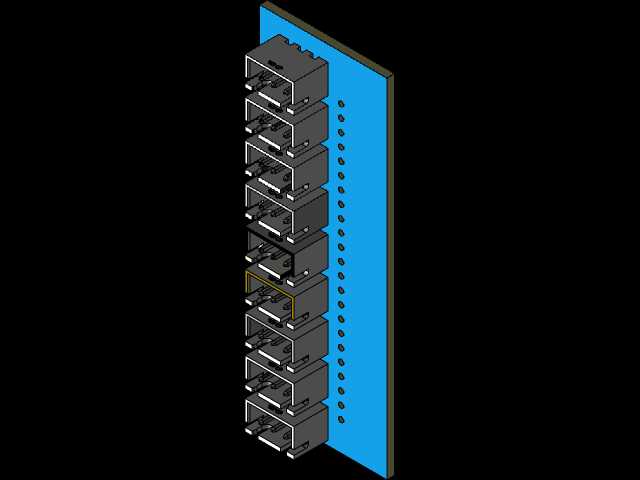

　　该电子控制模块的结构设计，核心围绕多通道信号接入与紧凑空间内的功能集成展开，在工业控制、小型设备电控单元、车载分布式控制节点等场景中，这类集成式模块承担着信号转接、功率分配、前端信号预处理的核心作用，替代传统零散接线的端子排组合，大幅缩减电控柜内的布线空间与接线故障点。从结构布局来看，模块采用分层堆叠的设计思路，上层为绿色覆盖的PCB安装基准面，预留的方形开孔对应板载核心元件的避让与调试操作空间，三个圆形沉孔为壳体自攻螺丝安装位，沉孔深度严格控制在1.2mm，避免螺丝穿透壳体触碰下层PCB走线。侧边蓝色区域为多针接插件安装基座，沿基座长度方向等距排布12组针脚插槽，插槽之间设置0.8mm厚的隔离筋，

　　防止相邻针脚在大电流传输时出现爬电现象，接插件基座与主壳体采用卡扣加定位柱的组合固定方式，定位柱与基座孔的配合公差选用H7/g6，既保证接插件安装后的位置精度，也方便后期维护时快速拆卸更换接插件组件。模块侧边的黄色结构区域为对外接口防护层，集成了USB类通讯接口与电源输入接口，接口边缘做了1mm高的围边设计，当外部插头插入后，围边可以包裹插头根部，避免设备运行过程中振动导致插头松脱，同时围边的R0.5圆角处理，防止装配时划伤操作人员手部。红色端部结构为模块的电源输入极性标识区，同时预留了固定挂耳，挂耳上的安装孔直径为3.2mm，适配M3规格的安装螺丝，挂耳与主壳体的连接位置做了三角加强筋，筋厚1.5mm，

　　保证模块在设备上长期受振动冲击时，挂耳不会出现断裂问题。在安装边界设计上，模块整体外形控制在长120mm、宽80mm、总厚度18mm的范围内，安装孔位的中心距严格匹配标准DIN导轨安装附件的尺寸，既可以直接通过螺丝固定在设备内壁的安装板上，也可以搭配导轨卡扣快速卡装在35mm标准DIN导轨上，适配不同设备的安装需求。壳体各拼接面之间设计了0.3mm的止口结构，拼接后可以达到IP40的防护等级，阻挡日常环境中的粉尘进入壳体内部，避免PCB板上的元件积灰导致绝缘性能下降。设计过程中针对接插件的插拔力做了结构校核，接插件基座的壁厚设置为2mm，材料选用阻燃ABS材质，在单针5N的插拔力作用下，基座的最大变形量控制在0.1mm以内，

　　不会出现针脚偏移导致的接触不良问题。模块底部预留了1.5mm的凸台支撑脚，安装后壳体底部与安装面之间留出均匀间隙，既可以避免PCB板背面的焊点直接接触安装板造成短路，也能形成空气对流通道，帮助板载功率元件散热，在常温环境下持续工作时，壳体表面的最高温度不会超过45摄氏度，满足工业场景长期连续运行的可靠性要求。针对不同应用场景的适配性，该结构预留了功能扩展空间，侧边的接插件基座可以根据实际需求更换为不同针数的规格，主壳体的安装孔位保持通用，不需要重新开模即可适配8针、16针等不同通道数的接插件配置，降低衍生型号的开发成本。在装配流程设计上，整个模块的装配不需要特殊工装，操作人员按照定位柱的导向依次装入PCB板、接插件组件、上盖，拧入三颗固定螺丝即可完成组装，单台装配时间控制在40秒以内，适合批量生产的装配节奏。
