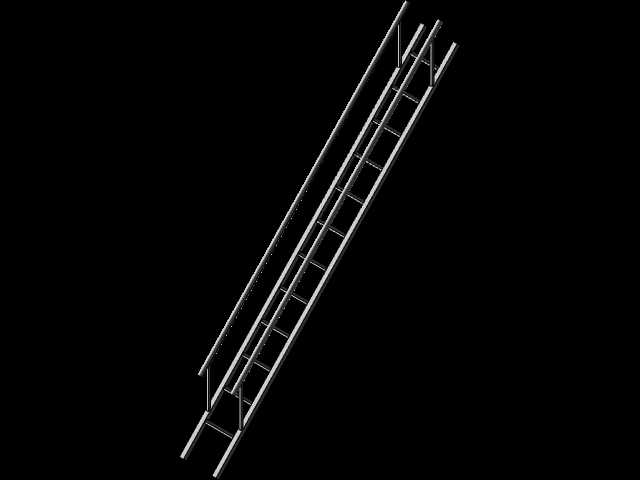

直梯瞬态受力结构三维分析模型

　　在民用建筑配套、工业检修通道、临时施工登高场景中，直梯是应用频次极高的登高构件，其结构可靠性直接关系到使用人员的人身安全，过往不少直梯失效事故都源于动态载荷下的结构强度冗余不足，仅靠静态载荷校核很难覆盖实际使用中的受力波动。这套直梯结构分析模型，完全围绕实际使用中的动态载荷工况搭建，还原了人员攀爬过程中梯梁、踏步的实时受力传递路径，可直接用于直梯类产品的结构优化设计阶段，为不同载荷等级下的直梯选型提供量化的数据支撑。

　　从实际使用场景出发，直梯的受力并非恒定静载，人员攀爬过程中每一步的踩踏位置、施力方向、移动速度都会带来载荷的动态变化，尤其是70kg体重人员以常规步速攀爬时，踏步受到的瞬时冲击力会比静态站立时高出15%-25%，传统的静力学计算往往会忽略这部分动态增量，容易留下结构安全隐患。这套模型在搭建时，首先明确了直梯的安装边界：两侧梯梁采用等截面型材结构，踏步按等间距排布，两端与梯梁采用刚性连接约束，梯梁上下端分别与上部支撑结构、下部基础做固定约束，完全匹配现场安装的实际约束条件，避免仿真边界与实际工况脱节导致的计算结果偏差。

　　模型的结构设计逻辑完全贴合工程实际，梯梁作为主要的承力构件，其截面选型直接决定了整体结构的抗弯刚度，建模过程中对梯梁的截面参数、踏步的截面尺寸、连接节点的接触刚度都做了精准还原，没有做过度的简化处理，比如踏步与梯梁的连接部位，没有直接采用绑定约束模拟，而是还原了实际连接的接触特性，能够准确反映连接部位的应力集中情况，这也是过往很多简化模型容易出现计算误差的关键部位。在载荷施加层面，完全模拟人员攀爬的连续过程，将移动载荷按步距逐次施加在对应踏步位置，同时匹配攀爬速度带来的载荷动载系数，能够完整输出整个攀爬过程中任意时刻的结构形变、应力分布数据，精准定位结构的薄弱位置。

　　从尺寸边界来看，这套模型对应的直梯总长度适配常规3-4米的登高高度，踏步间距控制在300mm，符合人体工程学的攀爬步距要求，梯梁外侧宽度控制在400mm，满足单人通行的宽度要求，安装时上下端的固定点间距与梯梁长度完全匹配，不需要额外做结构裁切即可适配多数常规登高场景的安装需求。在功能特性上，模型输出的瞬态分析结果，能够清晰展示每一步踩踏时梯梁的最大形变量、踏步的最大应力值、连接节点的应力集中系数，设计人员可以根据这些数据，针对性调整梯梁的壁厚、踏步的板材厚度、连接节点的加强形式，在保证结构安全冗余的前提下，尽可能降低材料用量，实现结构轻量化与安全性的平衡。

　　过往直梯设计中，很多设计人员依靠经验选取型材规格，要么安全冗余过大造成材料浪费，要么冗余不足留下安全隐患，尤其是临时施工用的移动式直梯、工业设备旁的固定检修直梯，使用场景中经常存在人员快速攀爬、携带工具攀爬的情况，动态载荷的影响更为明显。这套模型的分析逻辑，可以直接复用到不同高度、不同载荷等级的直梯设计中，只需要调整对应梯梁长度、截面参数、载荷大小，即可快速得到对应工况下的结构受力结果，大幅减少物理样机的测试次数，缩短结构设计的迭代周期。同时模型中对载荷传递路径的还原，也能帮助设计人员清晰理解直梯受力时的力流走向，避免出现局部结构刚度突变导致的应力集中问题，比如很多直梯在使用一段时间后出现踏步变形、梯梁弯曲的问题，本质上就是动态载荷下的局部应力超过了材料的屈服强度，通过瞬态分析可以提前定位这些风险点，在设计阶段就做加强处理。

　　在实际工程应用中，这套分析模型的结果还可以为直梯的安装固定方式提供参考，比如上下端固定点的螺栓选型、固定位置的加强结构设计，都可以根据梯梁端部的支反力计算结果来确定，避免固定点强度不足导致的整体结构失稳。对于需要做轻量化设计的铝合金直梯、玻璃钢直梯来说，瞬态分析的结果尤为重要，因为这类材料的弹性模量与钢材存在差异，动态载荷下的形变特性和钢材完全不同，依靠钢材直梯的经验选型很容易出现刚度过低的问题，通过精准的瞬态仿真，可以在满足形变要求的前提下，最大化发挥材料的性能优势，降低产品的整体重量，方便现场搬运与安装。
