汽车空气动力学扰流板结构设计

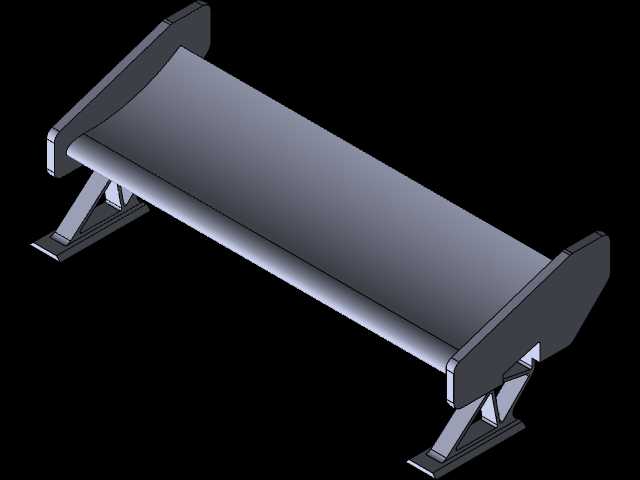

　　在汽车空气动力学改装与量产车性能优化领域，扰流板是直接影响车辆高速行驶下压力表现的核心外饰构件，本次呈现的扰流板结构采用对称式双翼片支撑布局，主翼面为大弧度等截面流线型设计，两端设置垂直端板结构，可在车辆高速行进时梳理尾部乱流，减少车尾升力带来的车轮抓地力损失，避免高速状态下车尾发飘的操控隐患。从实际应用场景来看，这类扰流板既可以适配民用性能车的街道改装需求，也可作为赛事车辆空气动力学套件的基础组成部分，不同安装角度的调整可对应不同下压力与风阻的平衡需求，日常街道使用时可将翼面角度调至平缓区间，兼顾高速稳定性与燃油经济性，赛道工况下可增大翼面攻角，换取更强的尾部下压力，提升弯道极限下的车尾循迹性。在结构设计层面，

　　主翼面采用等厚流线型截面，沿翼展方向保持一致的气动外形，避免截面突变带来的额外风阻与气流分离，两端端板垂直于主翼面布置，可阻挡翼面上下的气流横向窜动，提升翼面的气动效率，减少翼尖涡流带来的阻力损失。支撑结构采用三角加强式支架设计，支架与主翼面、安装底座之间均设置加强筋结构，可承受高速气流冲击下的交变载荷，避免长期使用后出现翼面抖动、支架断裂的问题，安装底座为平面贴合结构，可通过螺栓固定在车尾行李箱盖或者专用尾翼安装位上，底座与车身接触位置可预留缓冲垫安装槽，避免硬接触损伤车身漆面。从安装边界来看，该扰流板主翼展长适配多数A级到B级乘用车的尾部宽度，安装时需保证主翼面与车辆纵向对称面垂直，两端端板与车身侧面的距离保持对称，

　　避免出现气动不平衡带来的行驶跑偏问题，支架的高度设计预留了足够的尾箱开启空间，安装后不会影响行李箱盖的正常开合，同时翼面高度不会遮挡驾驶员的后方视野，符合道路行驶的相关安全要求。在功能特性上，该结构除了核心的空气动力学优化作用外，一体化的流线型设计也可提升车辆的外观运动感，对称式的支撑结构让整体受力更均匀，相比单支撑式尾翼拥有更高的结构强度，可承受更高车速下的气流冲击，主翼面的弧度设计经过多轮气动验证，在常用车速区间内可实现下压力与风阻的最优平衡，不会因为加装尾翼带来过高的额外油耗。设计过程中优先考虑了结构的易加工性，主翼面可采用挤出成型工艺批量生产，支架与端板可通过注塑或者铝合金压铸工艺制作，各部件之间采用螺栓连接，

　　方便后期的拆装与角度调整，不需要对车身进行破坏性改装即可完成安装，适配多数民用车型的改装需求。在细节处理上，所有外露棱边均做了圆角过渡处理，避免尖锐边角带来的安全隐患，支架与翼面的连接位置做了贴合面匹配设计，保证连接紧密无间隙，减少高速行驶时的风噪产生，安装底座的孔位采用通用化间距设计，可适配市面上多数通用尾翼的安装孔距，降低用户的安装适配成本。
