教学演示用偏心振动分选装置结构设计

　　在小型物料分选、教学实训机构演示、轻工散料分级的场景里，偏心驱动的振动分选装置一直是结构简单、维护成本低的典型方案，这套偏心振动分选结构的设计，核心围绕偏心块激振的原理展开，没有采用复杂的电磁激振或超声激振结构，完全依靠旋转偏心块产生的周期性激振力，带动上部的分选料槽做定向往复振动，实现散料在槽面的匀速前移与分层筛分。从安装边界来看，整套装置的底部采用整块平板式安装基座，基座上预留了四个对称的安装通孔，可直接通过膨胀螺栓或T型螺栓固定在混凝土基础或者型材工作台上，安装面的平面度要求控制在0.1mm/m以内，避免因基础不平导致振动过程中出现附加扭矩，加剧轴承磨损。

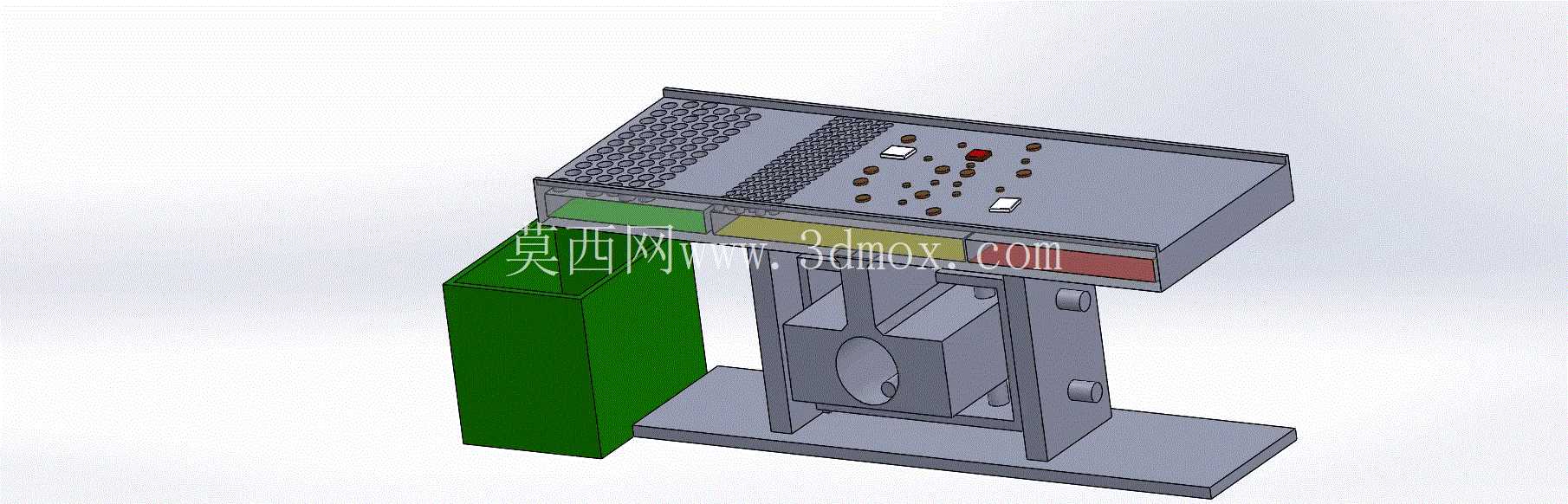

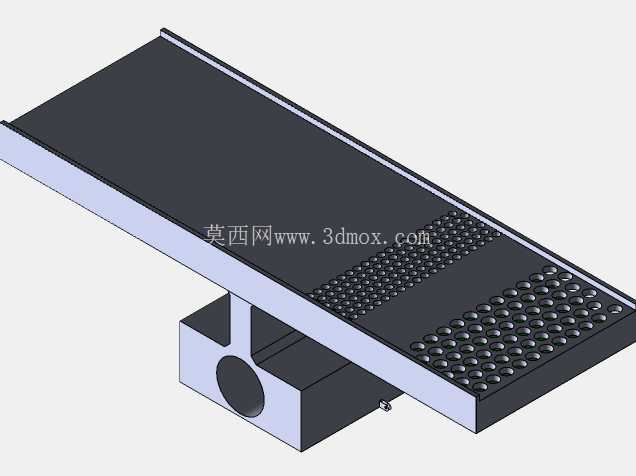

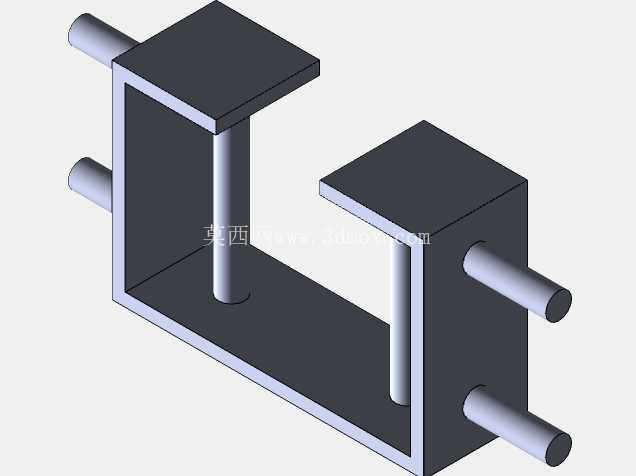

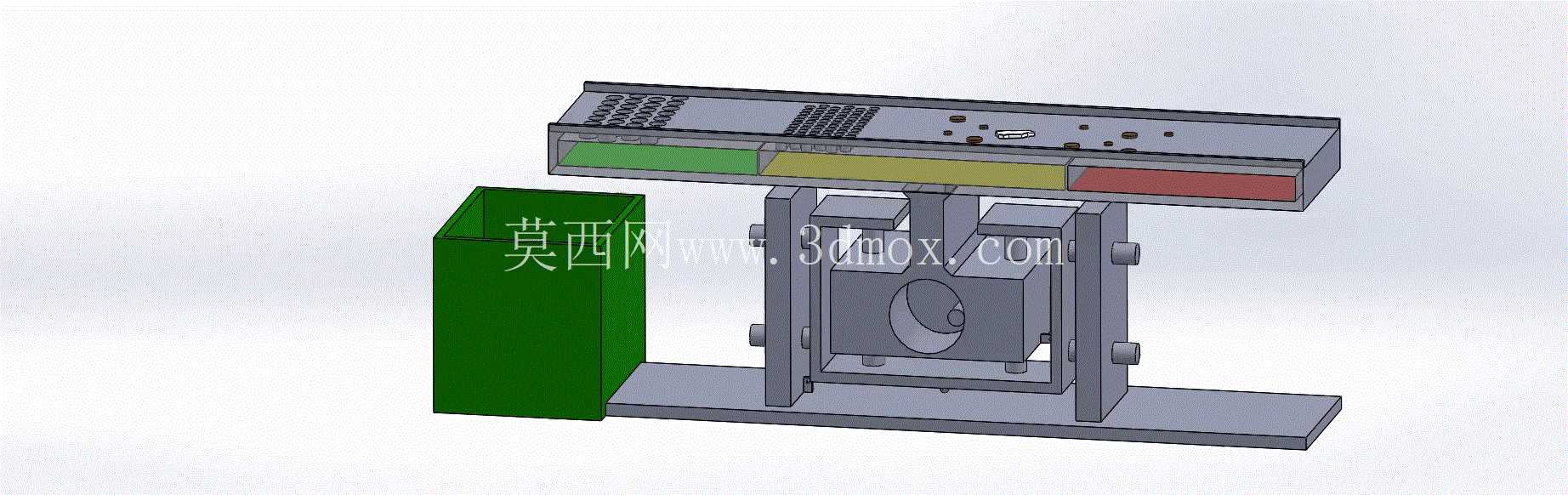

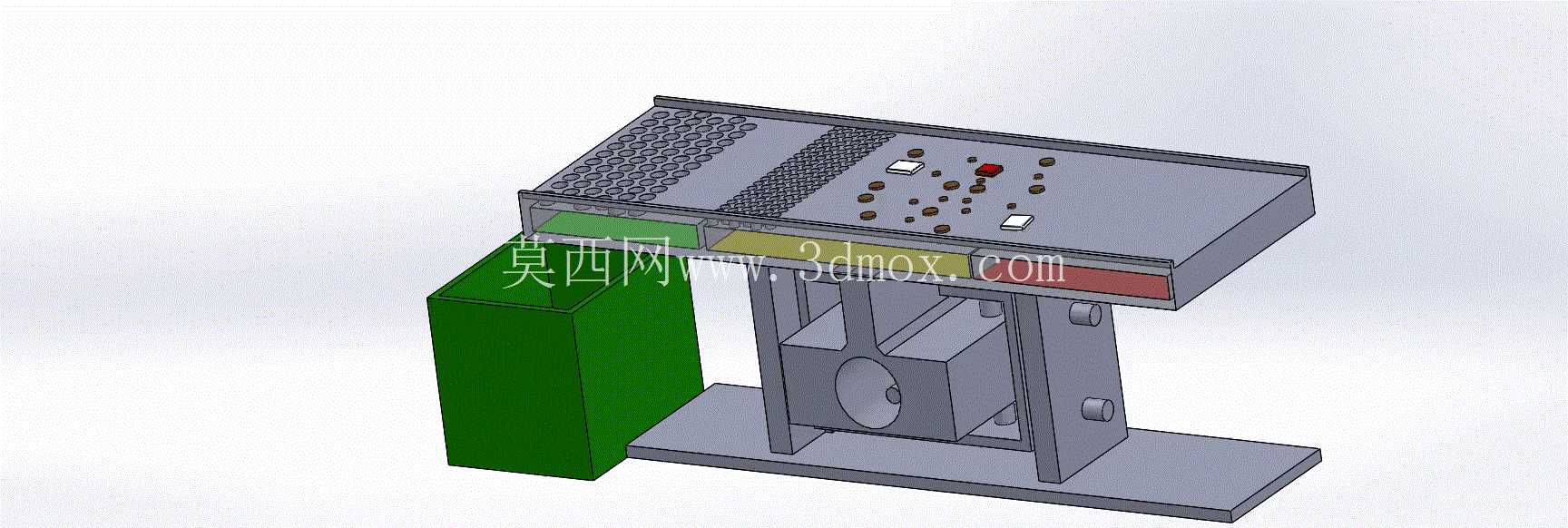

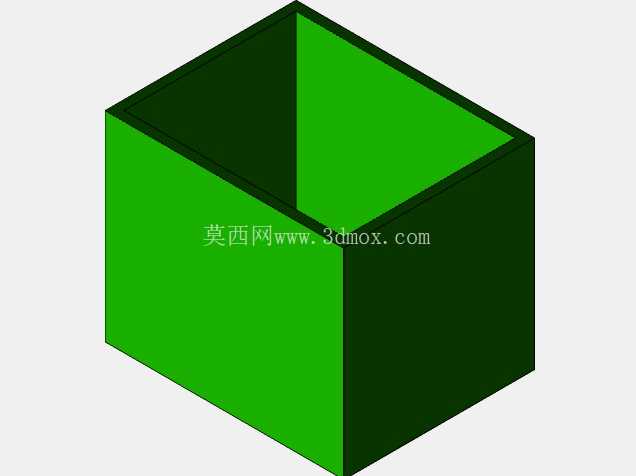

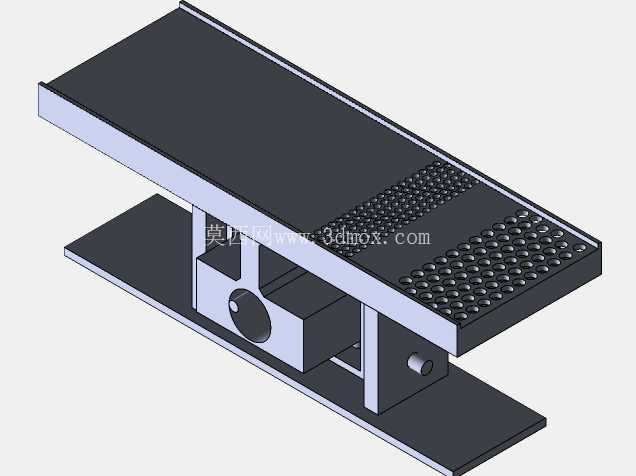

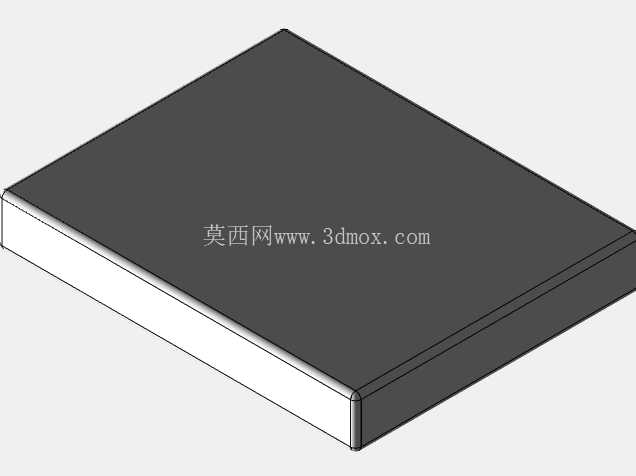

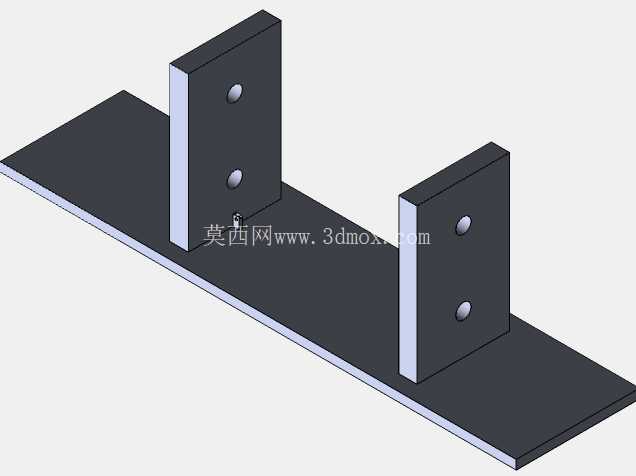

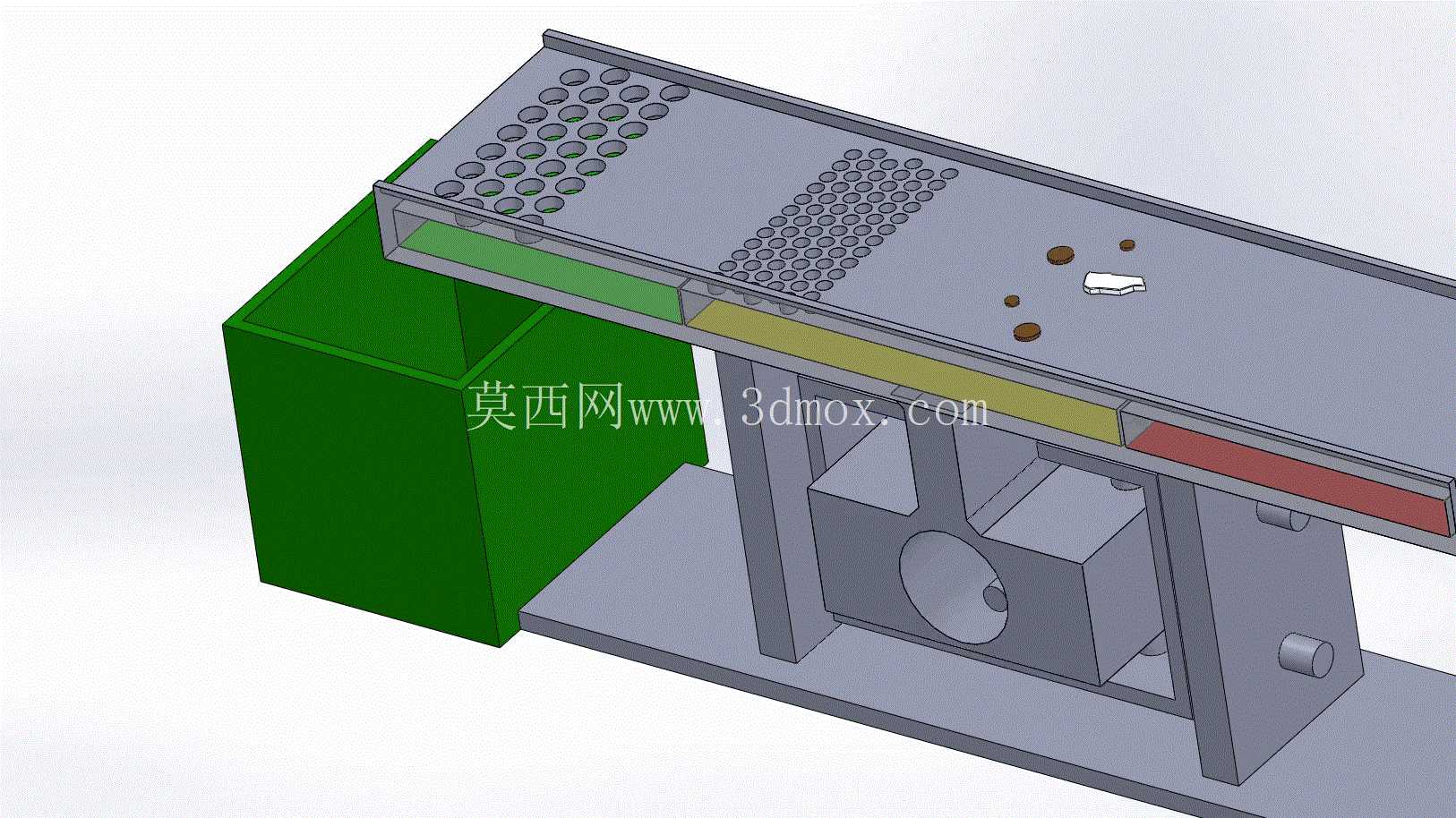

　　支撑部分采用立式门型框架结构，框架两侧的立板上开设了同轴的轴承安装孔，用来装配激振轴组件，激振轴的两端通过深沟球轴承与立板连接，轴端预留了带轮安装位，可根据动力需求匹配不同功率的驱动电机，通过V带传递扭矩，带动偏心块旋转。上部的分选料槽采用倾斜布置，槽体的进料端高度高于出料端，倾斜角度控制在3-5度区间，这个角度区间既可以保证散料在振动作用下缓慢向前移动，又不会因为坡度过大导致物料滑动速度过快，来不及完成分层筛分。料槽的底面根据分选需求可更换不同孔径的筛网，本次展示的结构里，料槽沿长度方向设置了多段不同的分选区域，对应不同粒径的物料出料通道，下方配套的集料桶可直接承接筛下的细料，粗料则沿料槽末端排出。

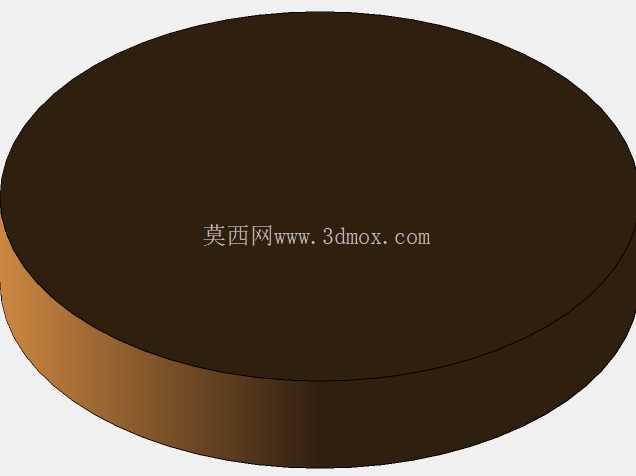

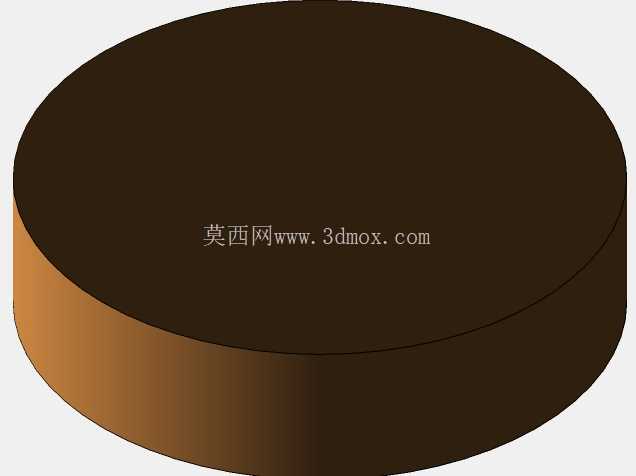

　　设计过程中，偏心块的质心偏移量是核心参数，偏移量过大会导致激振力过大，整机振动噪音超标、紧固件容易松脱；偏移量过小则激振力不足，物料在槽面无法形成有效的抛掷运动，容易出现堵料、筛分效率低下的问题，这套结构里的偏心块采用可调式结构，可通过增减偏心配重片的数量来调整激振力大小，适配不同堆积密度、不同粒径的散料分选需求，比如分选塑料粒子、坚果、小型电子元器件散料时，可适当减小配重；分选矿石碎料、金属颗粒时，可增加配重片提升激振力。料槽与下部支撑框架之间没有采用刚性连接，而是预留了振动间隙，避免激振力直接传递到框架和基础上，实际生产应用中可在连接位置加装橡胶减震垫，进一步降低振动传递率，减少工作过程中的噪音和基础共振。从功能特性来看，这套偏心振动结构没有复杂的传动组件，日常维护仅需要定期给轴承加注润滑脂、检查V带张紧度即可，故障率远低于同处理量的其他分选设备，适合小型加工车间、教学实验室这类没有专职设备维护人员的场景使用。在教学演示场景中，这套结构可以直观展示偏心激振的工作原理、振动输送的物料运动状态，学生可以通过调整偏心块配重、改变料槽倾斜角度、更换不同孔径筛网，直观观察不同参数对筛分效率、物料移动速度的影响，相比纯理论教学有更强的实操性。

　　在小型轻工生产场景中，这套装置可用于小批量的物料分级，比如坚果按大小分级、塑料粒子按粒径分选、小五金零件的尺寸筛分，处理量可通过调整驱动电机的转速来调节，转速越高激振频率越高，物料移动速度越快，处理量越大，但对应的筛分精度会有所下降，实际使用时需要根据分选精度要求匹配合理的转速区间。结构设计上所有的钣金件都采用折弯成型，焊接位置做了去应力处理，避免长期振动过程中焊接位置出现疲劳开裂，料槽的侧壁高度设置为100mm，可防止振动过程中物料从侧边溅出，料槽的末端设置了导流板，可将筛分后的物料引导至对应的集料容器内，避免物料散落。安装时需要注意激振轴的水平度，轴的水平度误差要控制在0.05mm以内，否则会导致偏心块旋转时产生轴向的附加力，造成轴承发热、噪音增大的问题，驱动电机的安装座采用可调节结构，方便调整V带的张紧度，保证动力传递的稳定性。
