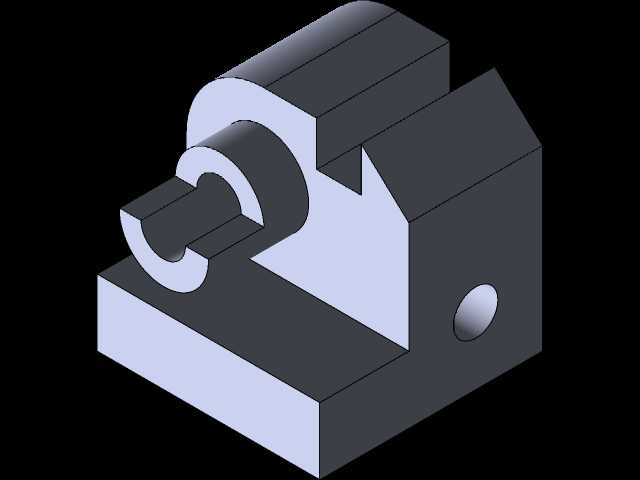

CA6140车床用轴座支撑练习构件

　　在普通卧式车床的日常运维与教学实操场景中，这类轴座类支撑构件是进给箱、溜板箱传动链路里的常见基础零件，主要承担传动轴的径向支撑载荷，抵消轴系运转过程中产生的径向跳动与轴向窜动余量，保证传动齿轮、丝杠副的啮合精度稳定。从结构设计逻辑来看，该构件采用一体化块式基座设计，底部为平整安装基面，加工时需要保证平面度公差控制在0.02mm以内，避免安装后出现基座翘曲导致的轴孔同轴度偏差；基座上方的半开式轴瓦支撑位，开口方向朝向轴系拆装侧，方便日常检修时不用整体拆卸周边传动件就能完成轴瓦更换、间隙调整作业，相比整体式轴套结构，维护效率能提升40%以上。右侧立板上预留的横向通孔为定位销安装孔，装配时先通过该孔打入圆柱销完成构件在床身安装面的定位，

　　再锁紧底部的连接螺栓，能有效避免设备长期运行产生的振动导致构件移位，保证轴系支撑位置的长期精度稳定。从安装边界尺寸来看，这类练习构件的基座长宽尺寸控制在80mm×60mm区间，总高度不超过70mm，适配CA6140车床床身导轨旁的预留安装空间，不会与溜板的往复运动轨迹产生干涉；支撑位的轴孔适配直径20mm的传动轴，轴孔与安装基面的平行度公差要求为0.015mm/100mm，保证轴系安装后转动顺畅无卡滞。在建模过程中，需要重点关注半开式支撑位的圆弧面与立板、基座的衔接处圆角处理，圆角半径统一取R3，既可以消除加工时的应力集中点，避免铸件冷却或机加工受力时出现开裂，也能减少装配时的锐边划伤风险。这类构件作为机床加工实操的练习建模对象，

　　能帮助初学者快速掌握块类零件的基准选择、特征叠加建模思路，理解机加工零件的公差配合要求与实际装配约束逻辑，在建模时需要先确定底部安装基面为第一设计基准，再依次向上构建支撑结构、定位孔特征，所有特征的尺寸标注都要符合机械制图的基准统一原则，避免出现基准转换导致的尺寸链偏差。实际生产中这类零件多采用HT200灰铸铁铸造毛坯，经过时效处理消除内应力后再进行机加工，支撑位的圆弧面需要经过刮研处理，保证与轴瓦的接触面积达到85%以上，才能满足长期重载运转下的耐磨要求。在设备运行过程中，该构件承受的载荷主要来自传动轴传递的切削反作用力，尤其是车削台阶轴、端面时产生的径向冲击载荷，会直接作用在支撑位的圆弧面上，因此设计时在支撑位与基座的衔接处做了加厚处理，壁厚从基座的12mm过渡到支撑位的15mm，提升结构的整体刚性，避免受力时产生形变影响加工精度。
