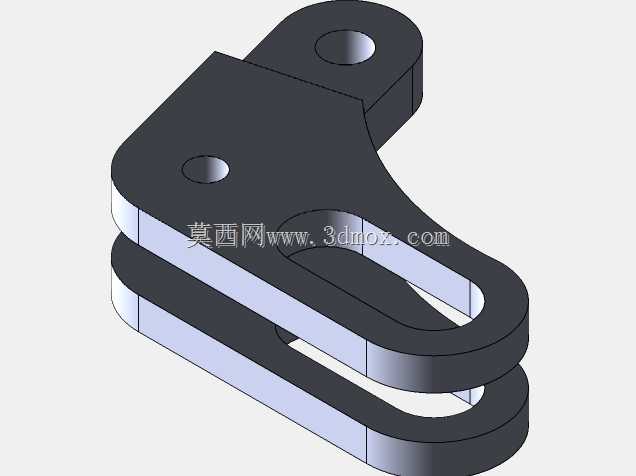

CA6140车床双层铰接式连接吊耳结构

　　在普通车床的进给箱、溜板箱与床身的辅助支撑连接场景中，这类双层铰接式吊耳结构承担着部件吊装定位、活动端限位连接的核心作用，区别于常规单板式吊耳，双层叠板的结构形式能在同等安装空间下大幅提升铰接部位的抗剪切载荷能力，避免车床运行过程中因进给冲击、溜板快速移动带来的交变载荷造成连接部位变形开裂。从结构设计逻辑来看，该零件采用上下两层等厚钢板弯折成型后拼合的结构，上层板端部设置单圆孔铰接位，用于与床身侧的固定销轴配合，作为整个吊耳的旋转支撑基点，圆孔的内径公差需严格控制在H7级别，与销轴的配合间隙控制在0.02-0.04mm之间，既保证铰接转动的灵活性，又避免间隙过大造成的连接晃动。零件中部设置的长条形腰型孔是功能设计的核心，

　　该孔用于与被连接部件的可调式销轴配合，腰型孔的长度方向对应部件安装时的位置调整行程，可补偿床身铸造、部件加工带来的累计尺寸误差，安装时无需对连接部位进行二次锉修，只需调整销轴在腰型孔内的位置即可完成装配对位，大幅降低现场装配的工作量。下层板与上层板的轮廓完全一致，两层板之间预留的间隙恰好容纳被连接部件的单耳接头插入，形成双耳铰接的稳定结构，这种双层夹装的形式能让销轴承受的剪切力从单剪切面变为双剪切面，同等销轴直径下承载能力提升近一倍，完全适配CA6140车床最大进给抗力下的载荷需求。从安装边界尺寸来看，零件上层铰接孔的中心到腰型孔最远端的中心距控制在120mm范围内，整体零件的最大外轮廓宽度不超过65mm，

　　两层板的总厚度不超过32mm，安装时不会与溜板箱的移动导轨、进给光杆产生运动干涉，零件外侧的圆弧过渡设计既去除了加工后的锐边毛刺，避免装配时划伤操作人员，也能降低应力集中系数，让交变载荷下的应力分布更均匀，避免尖角部位出现疲劳裂纹。零件上额外设置的两个小圆孔为工艺定位孔，在铣削加工、钻孔工序中作为工装装夹的定位基准，保证各孔位的位置度公差控制在0.1mm以内，同时在后期维护拆卸时，也可通过该孔位顶出铰接销轴，无需使用撬棍暴力拆卸，保护零件配合面不受损伤。在实际机床运行过程中，该吊耳不仅承担部件吊装时的临时承重，在设备正常工作时还作为辅助支撑的活动连接节点，抵消进给机构反向间隙带来的部件窜动，保证溜板箱移动时的位置精度，

　　避免因连接松动造成的加工尺寸超差。建模过程中需重点注意双层板拼合处的焊缝预留位置，两层板的贴合面需设置0.1mm的工艺间隙，保证焊接时焊液能充分渗入缝隙，避免出现虚焊缺陷，同时腰型孔的两端圆弧需与直边段平滑相切，避免加工时出现接刀痕，造成销轴移动时卡滞。
