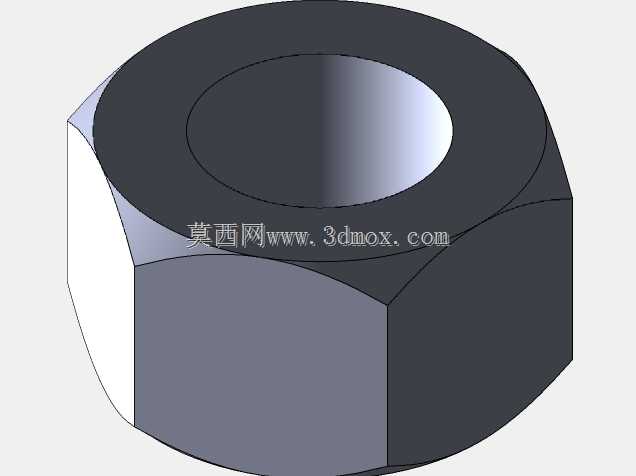

细牙M16六角锁紧连接螺母结构

　　在机床装配、工装夹具搭建以及通用机械设备的连接副设计中，细牙六角螺母是应用频次极高的紧固元件，这款M16×1.2规格的六角螺母，针对有防松需求、安装空间受限的连接场景做了适配优化。不同于普通粗牙螺母的螺纹参数，1.2mm的细牙螺距让螺纹啮合的牙数更多，单位接触面积的压应力更小，在承受交变载荷、振动工况的连接位置，能有效降低螺纹滑牙、松动的概率，常见于CA6140这类普通车床的进给机构、导轨压板锁紧、附件安装座固定等位置，也可用于自动化生产线的型材框架拼接、工装定位组件的锁紧环节。从结构设计逻辑来看，这款螺母采用标准六角外形，六方的对边尺寸符合通用紧固件的公差要求，能够适配标准开口扳手、套筒扳手的拧紧作业，不需要定制专用工装，

　　现场装配和后期维护的通用性极强。螺母的端面做了平整加工，拧紧时和被连接件表面的接触面积均匀，不会出现局部压应力过大导致的被连接件表面凹陷问题，同时端面与螺纹轴线的垂直度控制在合理公差范围内，拧紧后不会产生附加的偏载力矩，能保证连接副的预紧力均匀分布。螺纹部分的设计遵循普通螺纹的公差配合要求，牙型角保持60度标准值，中径公差带适配常用的外螺纹精度，装配时能顺畅旋合，不会出现卡滞、过松或过紧的问题，螺纹收尾处的退刀结构做了优化，避免螺纹末端出现不完整牙型影响啮合长度。从安装边界来看，这款螺母的厚度适配M16细牙螺纹的连接强度要求，既不会因为厚度过薄导致螺纹啮合圈数不足影响连接强度，也不会因为厚度过大占用过多的轴向安装空间，

　　在轴向尺寸紧凑的安装位置，能有效减少连接结构的整体体积。在实际选型应用中，这类细牙六角螺母常配合平垫圈、弹簧垫圈或者螺纹胶使用，在振动幅度较大的设备运行场景下，能进一步提升防松性能，相比同规格的粗牙螺母，细牙款的微调精度更高，也可用于需要微调锁紧位置的机构中，比如机床的行程限位组件、工装的定位调节环节，转动螺母时的进给量更小，能实现更精准的位置调整。建模过程中严格遵循紧固件的外形公差要求，六角的棱边做了微小的倒角处理，既去除了加工毛刺，也能避免装配时棱边划伤操作人员或者被连接件表面，内孔的螺纹起始端做了引导倒角，方便外螺纹顺利导入，减少装配时的对中难度，整个零件的结构完全符合实际加工的工艺要求，没有出现无法加工的冗余结构，可直接用于装配模拟、工装设计的选型参考以及设备BOM表的元件配置。
