M10规格蝶形翼形紧固件结构设计

　　在日常的机械装配、工装夹具调试、小型设备维护场景里，不需要额外工具就能徒手完成锁紧与拆卸的紧固件一直是一线装配人员高频使用的零件，翼形螺母就是这类零件里应用最广泛的品类之一，这次完成的M10规格翼形螺母结构，完全围绕徒手操作的实际受力需求做细节优化，没有照搬标准件的冗余结构，更适配小批量设备改装、非标工装搭建的使用场景。

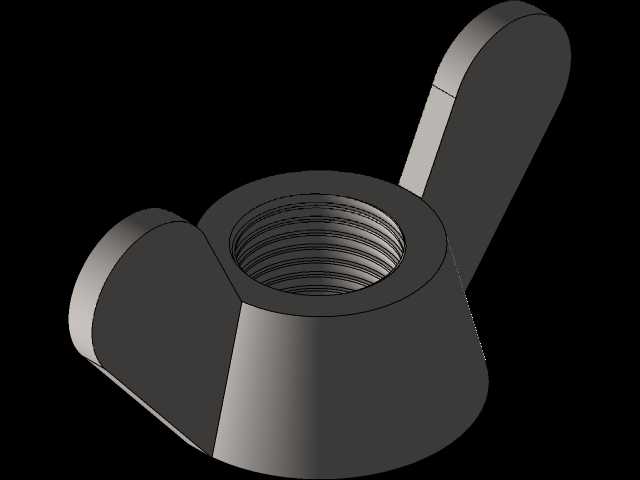

　　很多刚接触结构设计的工程师会觉得翼形螺母结构简单，只要拉出两个翼片加一个带螺纹的基体就可以，实际在车间装配场景里，翼片的角度、厚度、边缘过渡弧度直接决定了徒手拧紧时的发力效率，甚至会影响长期使用的疲劳度。这次设计的翼形螺母，两个对称翼片的张开角度控制在120度，刚好适配成年男性拇指与食指的自然捏合角度，翼片的厚度从根部的6mm逐步过渡到端部的3mm，既保证了根部和螺母基体连接位置的结构强度，避免拧紧发力时翼片根部断裂，又能让手指捏持的时候有足够的摩擦力，不会因为翼片过厚导致捏持打滑。翼片的外边缘全部做了R2的圆角过渡，没有尖锐的棱角，就算是戴薄劳保手套操作，也不会刮破手套或者划伤手部，这一点是很多标准件库模型忽略的细节——量产的标准冲压翼形螺母边缘会有冲压毛边，而三维设计阶段提前做好圆角过渡，不管是后续3D打印打样还是机加工制作，都能减少后续去毛刺的工序。

　　螺母基体部分采用的是截锥形结构，而不是常见的等厚六角基体，底部的支撑面直径做到18mm，比普通M10六角螺母的对边尺寸大2mm，锁紧的时候支撑面和被连接件的接触面积更大，单位面积的压紧力更小，不会在铝型材、亚克力板这类质地偏软的被连接件表面压出凹痕，适配轻型装配的使用需求。内螺纹部分严格按照M10粗牙螺纹的标准参数建模，牙型角60度，螺距1.5mm，螺纹有效啮合长度做到10mm，足够保证螺纹连接的锁紧强度，就算是频繁拆装的场景，也不会因为螺纹啮合长度不足出现滑牙问题。很多人做翼形螺母模型的时候会忽略螺纹收尾的结构，这次在螺纹的上下两端都做了1mm长度的收尾过渡，没有让螺纹直接切到螺母的上下端面，既避免了端面位置的螺纹牙型崩裂，也能在拧紧的时候让螺母端面平稳贴合被连接件表面，不会出现因为螺纹起始端错位导致的锁紧歪斜。

　　从安装边界来看，这款M10翼形螺母的整体宽度，也就是两个翼片端部的最大距离是42mm，螺母基体的总高度是12mm，安装的时候只需要在被连接件上打出直径11mm的光孔，穿过M10的螺栓或者螺柱之后，徒手捏持翼片旋转就可以完成锁紧，不需要预留扳手的操作空间，特别适合设备内部操作空间狭窄、无法伸入扳手或者套筒的位置，比如小型检测设备的门板快拆结构、工装夹具的快速压紧结构、生产线临时定位的可调挡块位置，都能用到这类紧固件。和普通六角螺母相比，翼形螺母的优势就是无工具快速拆装，但是它的锁紧力矩有限，设计的时候也特意做了结构限位，翼片的长度控制在15mm，就算操作人员用最大的徒手力量拧紧，产生的锁紧力矩也不会超过M10螺纹的许用锁紧力，不会因为过度拧紧导致螺纹失效，这一点在手工操作的场景里非常重要，毕竟没有扭矩扳手辅助的情况下，结构本身的力矩限制就能避免很多装配失误。

　　建模过程中特意把翼片和螺母基体的连接位置做了大圆角过渡，没有做成直角连接，不管是采用注塑工艺做塑料材质的翼形螺母，还是采用铸钢、不锈钢工艺做金属材质的零件，这个过渡圆角都能减少应力集中，提升零件的抗疲劳强度，不会在反复拧紧拆卸的过程中出现翼片断裂的问题。很多网上下载的免费翼形螺母模型，翼片和基体的连接位置是直角，实际受力的时候直角位置的应力集中系数能达到3以上，反复受力几次就会从根部断裂，完全没法实际使用。另外螺母的支撑面做了0.05mm的平面度公差要求建模，保证锁紧的时候支撑面和螺纹轴线的垂直度，不会出现锁紧之后螺母歪斜，导致螺纹受力不均的问题，这一点对于需要频繁拆装的位置尤其重要，如果支撑面歪斜，每次拧紧的时候螺纹都会受到额外的侧向力，用不了几次螺纹就会出现磨损滑牙。

　　在实际的设备应用场景里，这类翼形螺母经常和蝶形螺栓搭配使用，用于需要经常调整位置、频繁开合的结构上，比如小型木工机械的靠山调节、3D打印机的平台调平、电气柜的门板快拆、实验设备的试样装夹位置，不需要随身携带扳手，操作人员走到设备旁边徒手就能完成调整和锁紧，能大幅提升日常操作和维护的效率。这次的模型在结构上没有多余的装饰特征，所有的尺寸设计都围绕实际操作的手感、连接强度、安装空间三个核心维度做平衡，没有为了好看做多余的曲面或者倒角，所有的结构特征都能对应实际的加工和使用需求，不管是用来做设备装配的BOM配套零件，还是用来做非标工装的定制加工参考，都能直接对接生产工艺，不需要再做额外的结构调整。
