办公桌桌面线缆整理理线装置

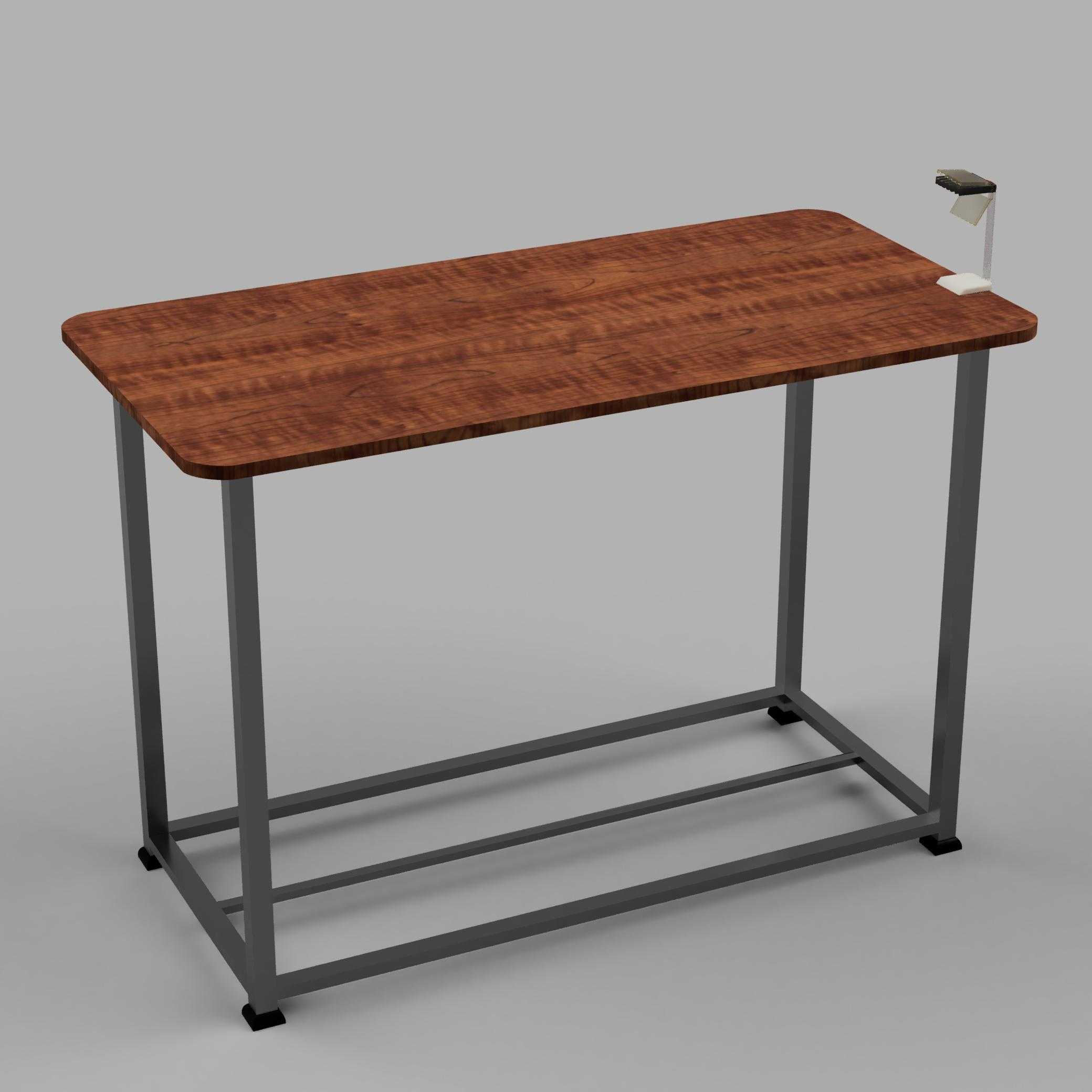

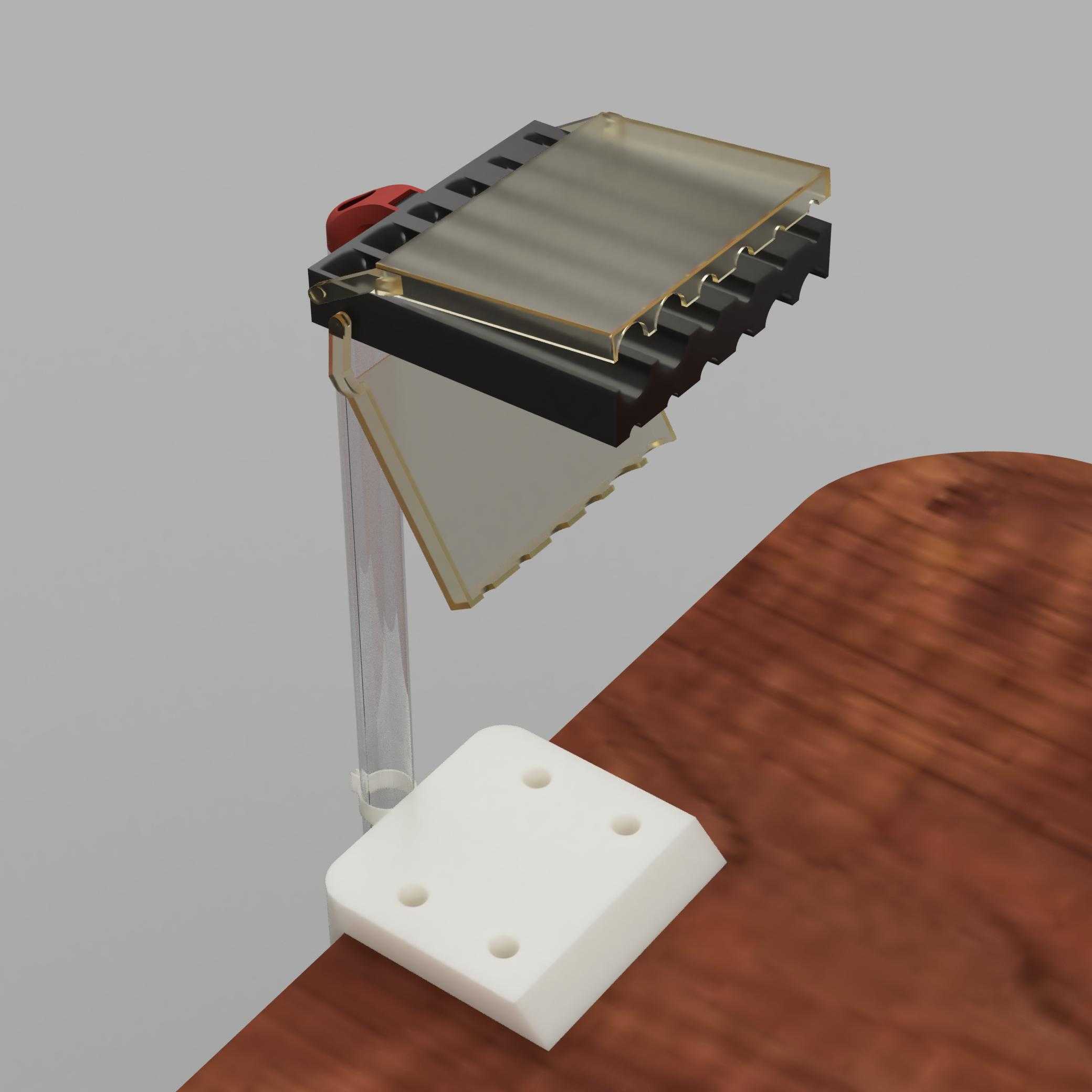

　　日常办公场景中，桌面设备的供电、信号传输线缆往往杂乱排布，既影响桌面整洁度，也容易因线缆拉扯、弯折导致接口松动、线芯破损，这款桌面线缆整理装置正是针对该痛点设计的桌面端线束规整部件。从实际使用场景来看，该装置适配常规办公桌的边缘安装场景，底部的白色安装基座设置有四个沉头安装孔，可通过自攻螺丝直接固定在木质桌面的边角位置，安装基座的整体轮廓做了圆角过渡处理，避免尖锐棱角剐蹭操作人员手臂，基座的安装面与桌面贴合度经过结构优化，即使是带有轻微弧度的桌面边缘也能实现稳定固定，不会出现长期使用后基座翘边的问题。装置的上部理线主体采用分层式结构设计，上层的黑色理线卡槽设置有12个独立的线缆卡位，卡位做了三种不同的槽宽尺寸，可分别适配电源线、

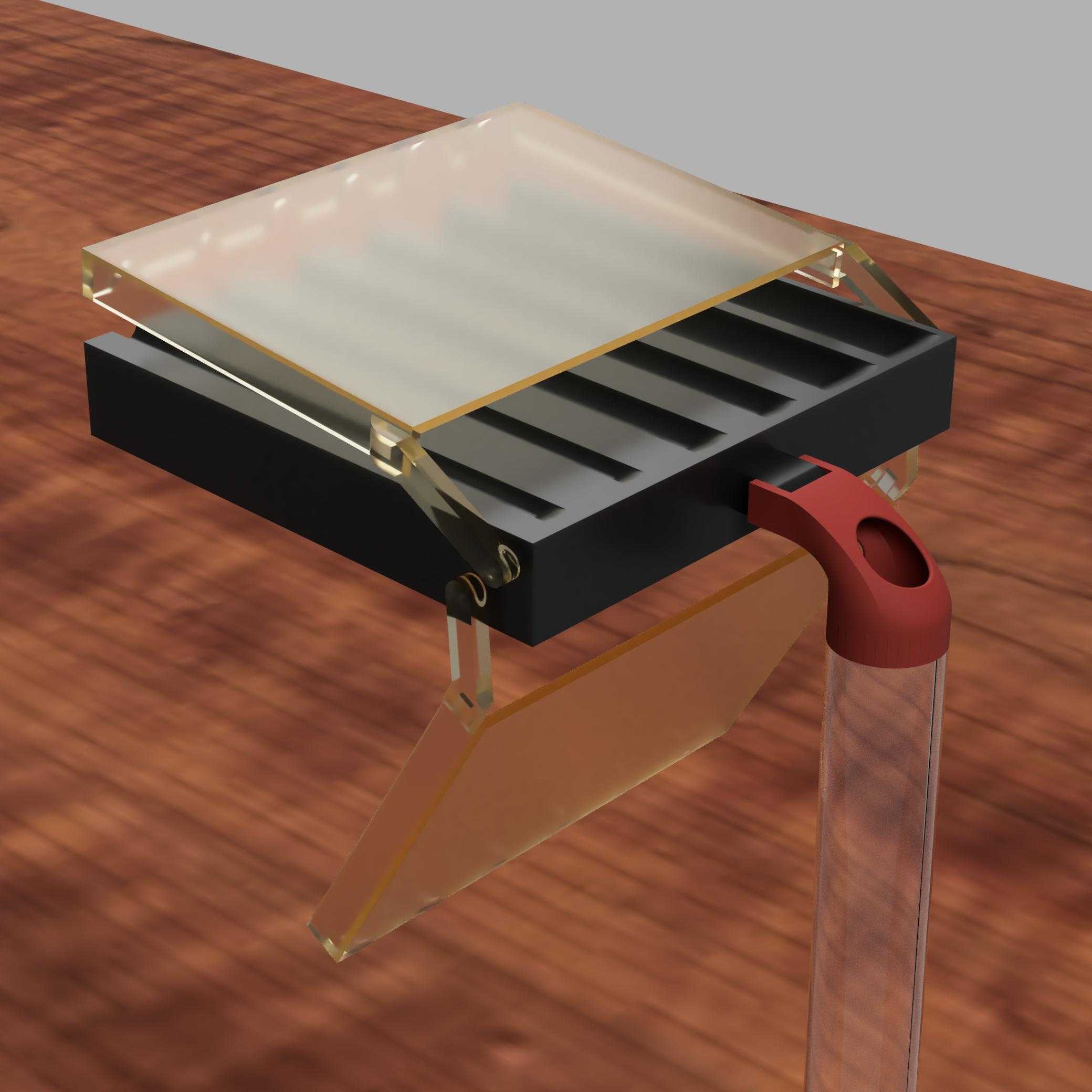

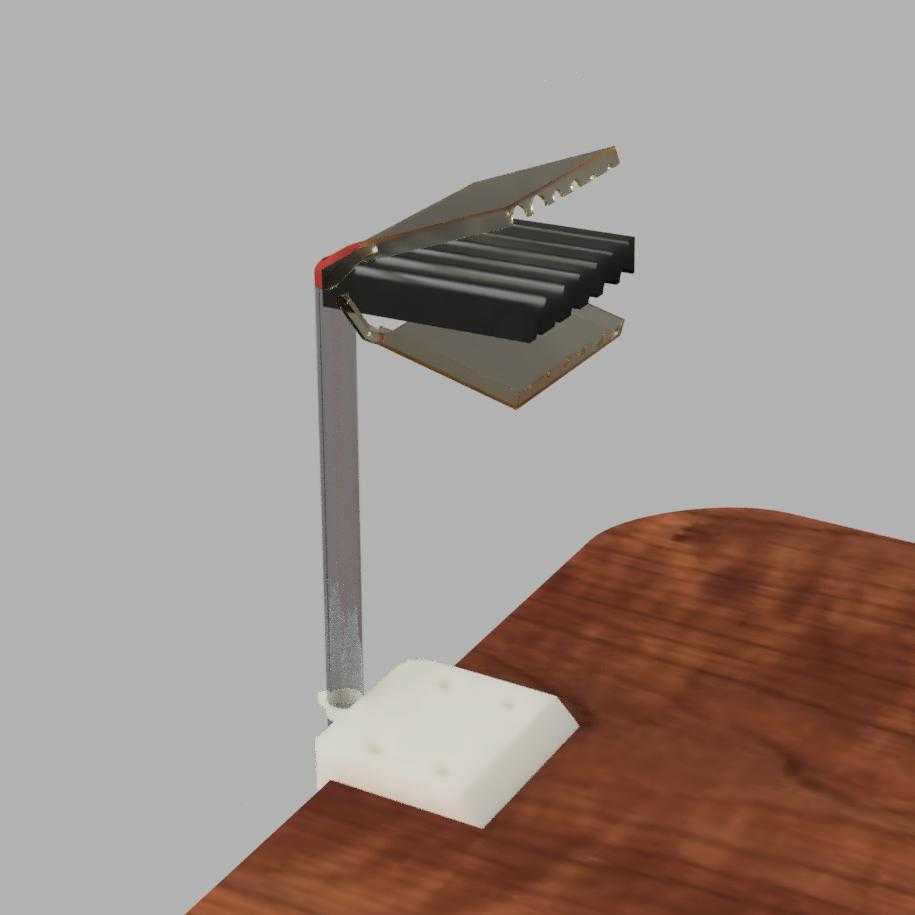

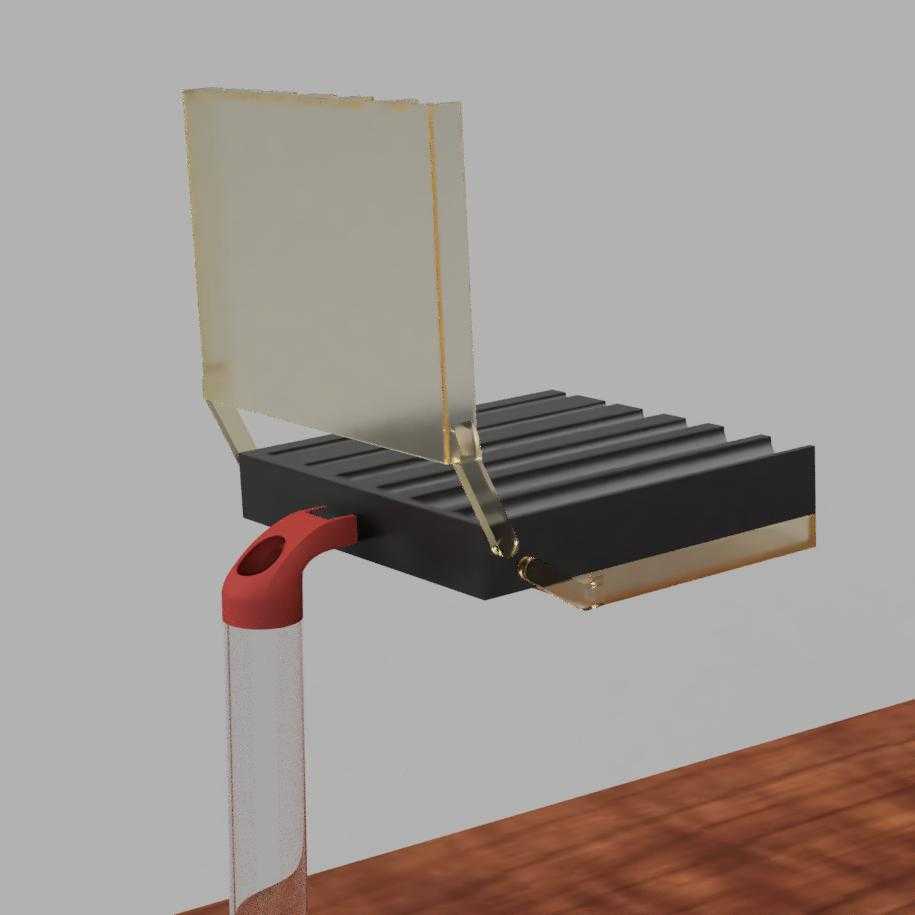

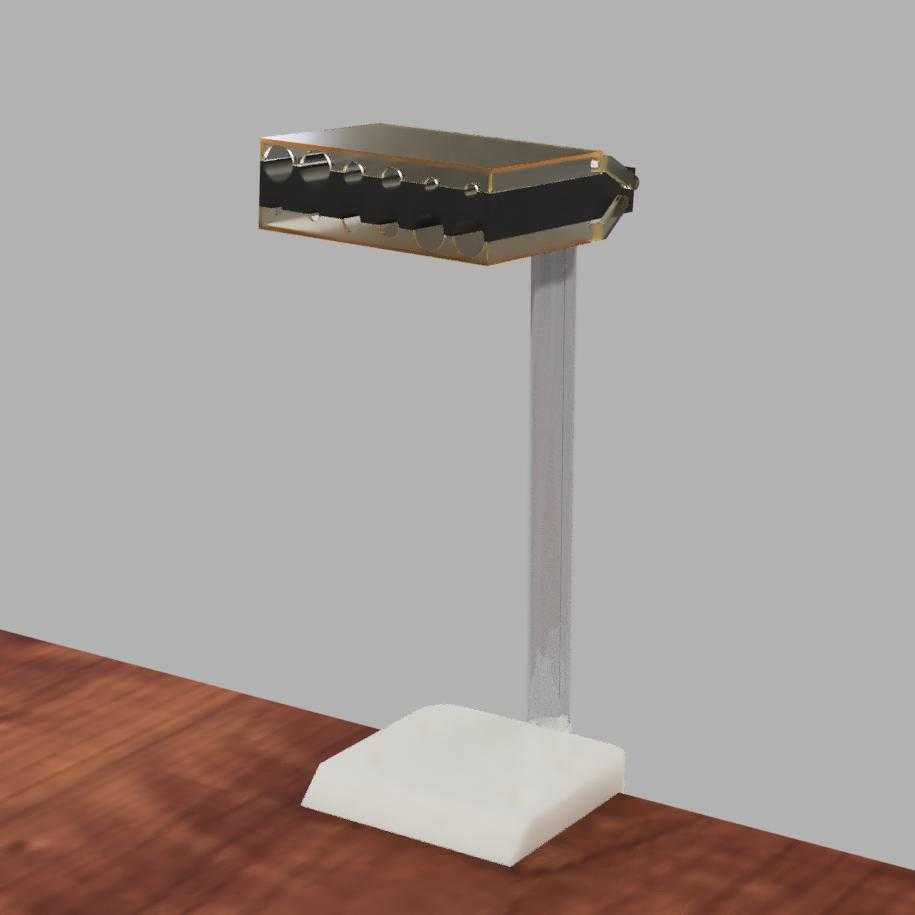

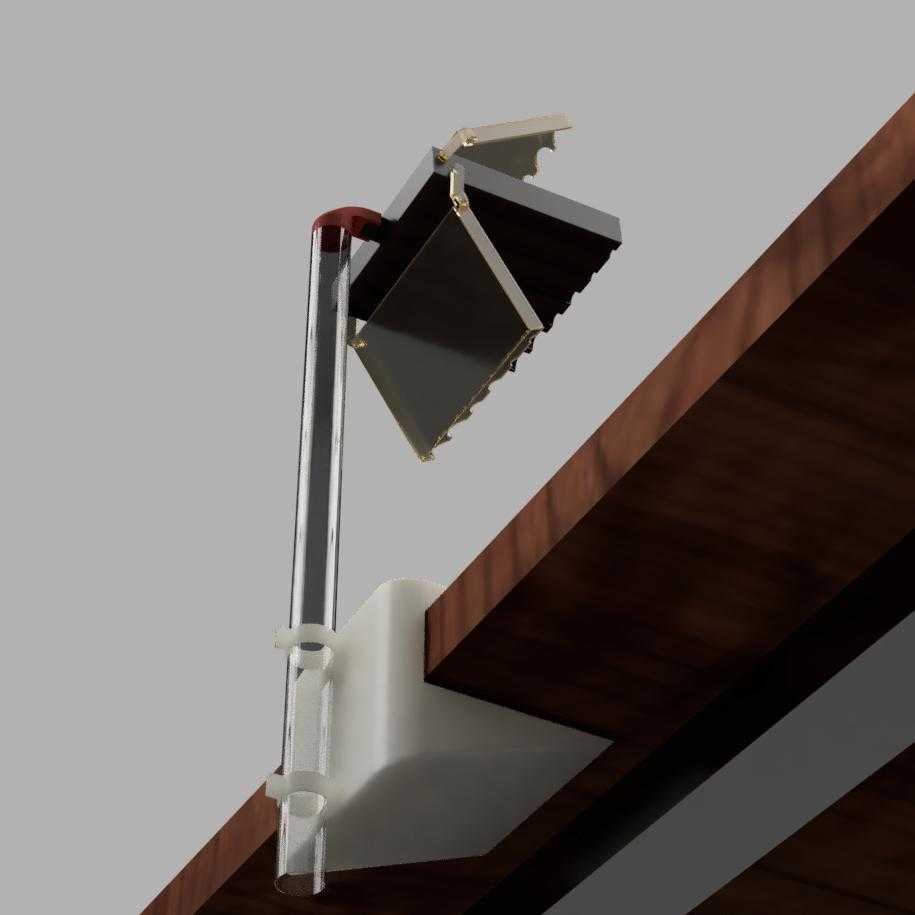

　　USB数据线、音视频线等不同线径的线缆，每个卡位的入口处都做了内扣式的防脱结构，线缆卡入后不会因日常的桌面震动、轻微拉扯从卡槽中脱出，能够将所有接入桌面设备的线缆整齐排列固定，避免多股线缆相互缠绕打结。在理线卡槽的外侧设置有半透明的防尘护罩，护罩采用半透明的工程塑料材质，既可以直观观察内部线缆的排布状态，也能阻挡桌面的灰尘、泼溅的水渍落入理线卡槽内部，减少线缆外皮的积灰老化速度，护罩与理线主体采用卡扣式连接，需要调整线缆排布时可直接徒手拆卸护罩，无需借助额外工具。连接上部理线主体与底部安装基座的是一根中空的透明立管，立管内部预留有足够的穿线空间，从上部理线卡槽引出的线缆可穿过立管内部直接延伸至桌面下方，避免线缆在基座位置外露弯折，

　　立管的上下两端都做了光滑的圆弧过渡，不会对线皮造成切割磨损，同时透明材质的立管可以直观看到内部线缆的穿设状态，排查线缆故障时无需拆解立管即可快速判断问题点。装置的尾部设置有红色的线缆固定卡扣，可将汇总后的主线束在进入立管前做二次固定，避免单根线缆受拉时将拉力传递到设备端接口。从设计思路上，这款理线装置没有采用传统理线架全封闭的结构，而是通过半透明护罩+外露式卡槽的组合，兼顾了线缆防护与排布调整的便捷性，所有与线缆接触的棱边都做了R0.5以上的圆角处理，避免长期使用过程中棱角割伤线皮造成短路隐患。安装边界方面，底部基座的整体尺寸控制在80mm*60mm范围内，占用桌面面积极小，不会影响桌面其他办公物品的摆放，

　　上部理线主体伸出桌面边缘的距离经过优化，不会对人员的腿部活动造成干涉，立管的高度设置为120mm，刚好可以让线缆从桌面边缘顺滑过渡到桌下的走线槽位置，不会出现线缆悬空弯折的情况。在实际工程应用中，这类桌面理线装置除了常规办公场景外，也可适配工业控制台、监控操作台等多设备集中布置的场景，不同槽宽的卡位可以兼容工控设备的信号线、电源线等不同规格的线缆，中空立管的设计也方便将线缆统一汇入操作台内部的走线通道，保持操作台面的整洁，减少因线缆杂乱导致的操作误碰、设备连接故障等问题。结构设计上，所有部件的壁厚都控制在2mm-3mm之间，既保证了整体结构的强度，卡入线缆时不会出现卡槽变形的问题，也控制了整体的重量，不会对桌面造成额外的负载，安装孔的位置做了沉头设计，螺丝安装后头部不会突出基座表面，避免剐蹭放置在基座附近的物品。
