定制化传动连杆精密结构设计

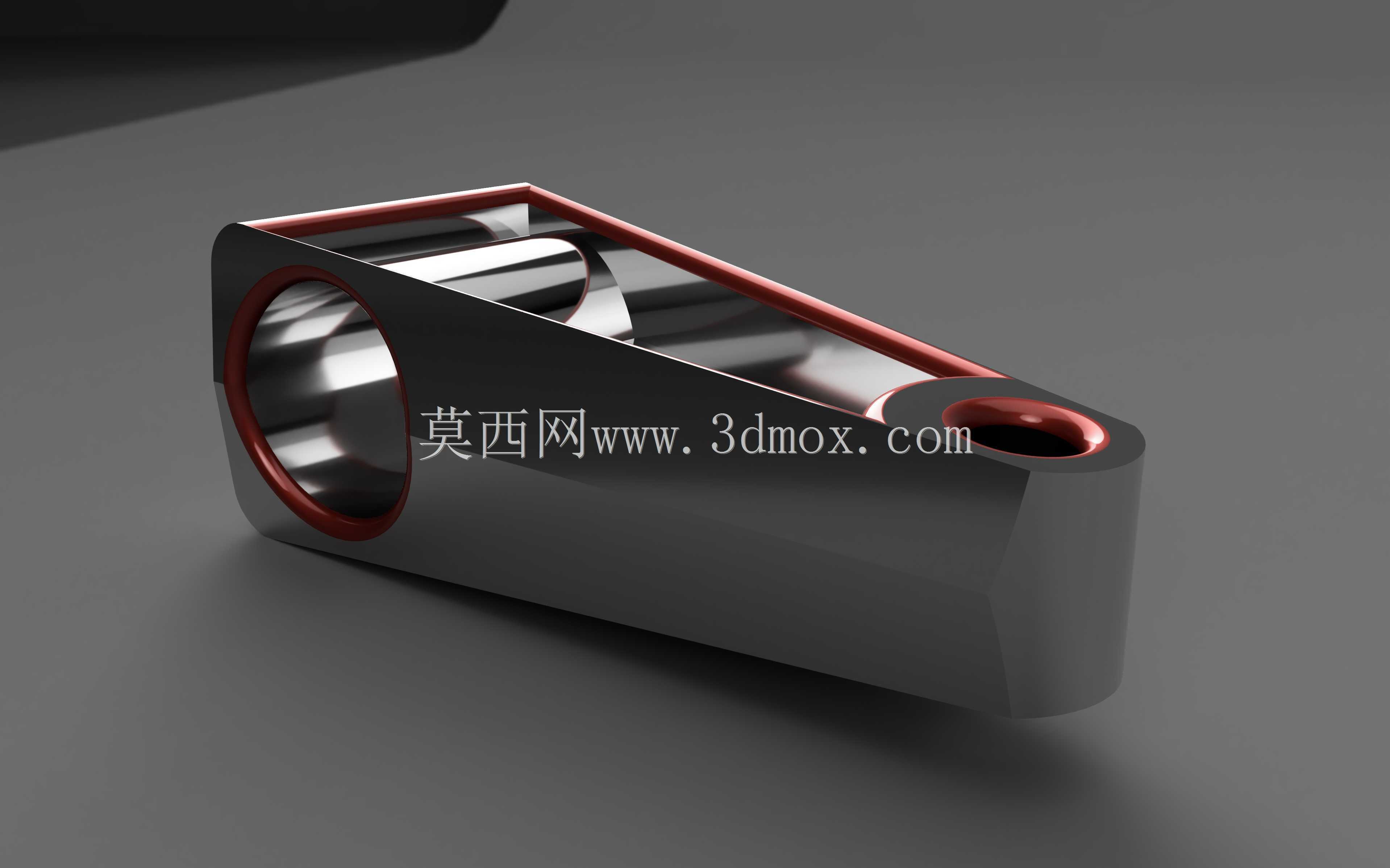

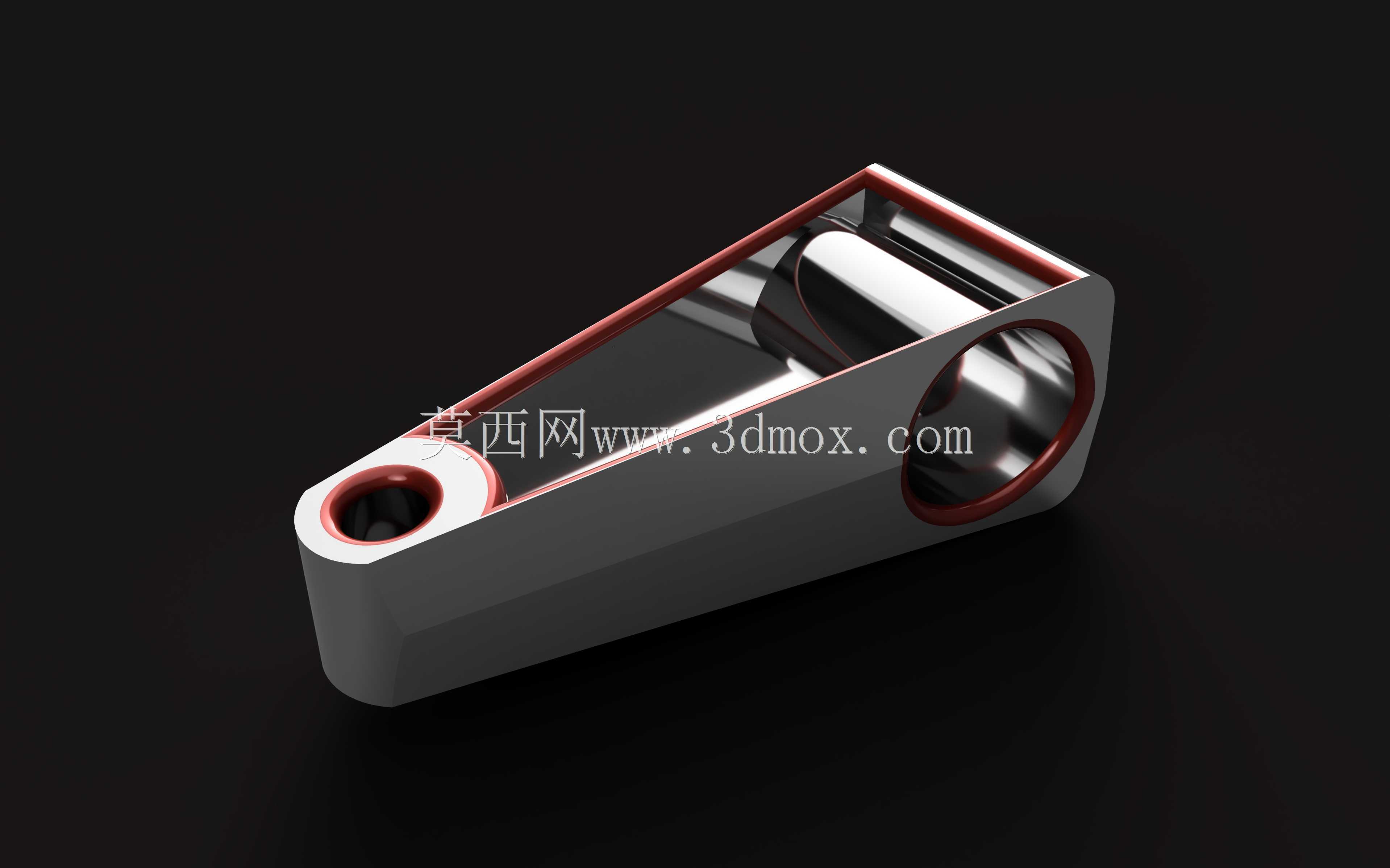

　　这款定制连杆的结构设计，核心围绕交变载荷下的往复动力传递需求展开，两端同轴度公差、铰接孔壁厚与杆身过渡圆角均经过受力校核，适配多类需要直线-回转运动转换的传动工位。从实际装配边界来看，大端铰接孔用于匹配主轴侧的回转销轴，小端孔对接从动摆臂或滑块驱动端，两孔中心距为核心安装尺寸，建模时已预留轴套压装余量，孔口倒角兼顾装配导向与应力分散，避免销轴反复插拔时刮伤配合面。杆身采用变截面斜向过渡构型，没有沿用等厚度直板的常规设计，靠近大载荷端的侧壁厚度逐步增加，小端区域做轻量化收窄，既控制整体构件重量，又保证拉力、推力交替作用下的刚性，不会在高频往复动作中出现杆身挠曲变形。杆身上部的开放式槽腔并非多余造型，

　　该结构可在装配时避让相邻机构的运动轨迹，防止连杆摆角行程内与周边支座、管线发生干涉，槽腔边缘的翻边结构同时提升了杆身抗扭截面系数，抵消平面连杆常见的侧向扭转力矩。现场使用场景中，这类连杆常布置在调压机构、小型送料装置、自动化摆臂模组以及轻工设备的动力输出端，工作时随曲轴回转做平面摆动，将旋转动力转化为指定行程的直线推拉动作，两端铰接位可搭配含油轴套或滚针轴承，降低长期运转的铰接磨损。设计阶段校核了杆身最小壁厚的抗拉强度，两孔周边的环形凸台强化了孔位承压能力，避免销轴挤压造成孔口失圆；外轮廓所有锐边均做圆角过渡，消除热处理或机加工过程中的应力集中风险。外形尺寸方面，杆体整体宽度、厚度均按照安装空间的侧向间隙设定，

　　摆动全过程中杆身外轮廓不会触碰设备内壁，两端孔的端面距也匹配对应销轴的锁紧螺母安装空间，不需要二次裁切修改。模型完整还原了构件的内外轮廓、槽腔结构与孔位细节，结构工程师可直接在此基础上调整孔距、孔径来适配不同行程要求，也可据此生成工程图完成机加工工艺编制，选材可根据载荷等级选用45号钢调质、铝合金硬质阳极氧化或高强度工程塑料，覆盖从轻载检测设备到中载传动机构的不同使用需求。
