SFX转ATX机箱电源适配固定支架结构

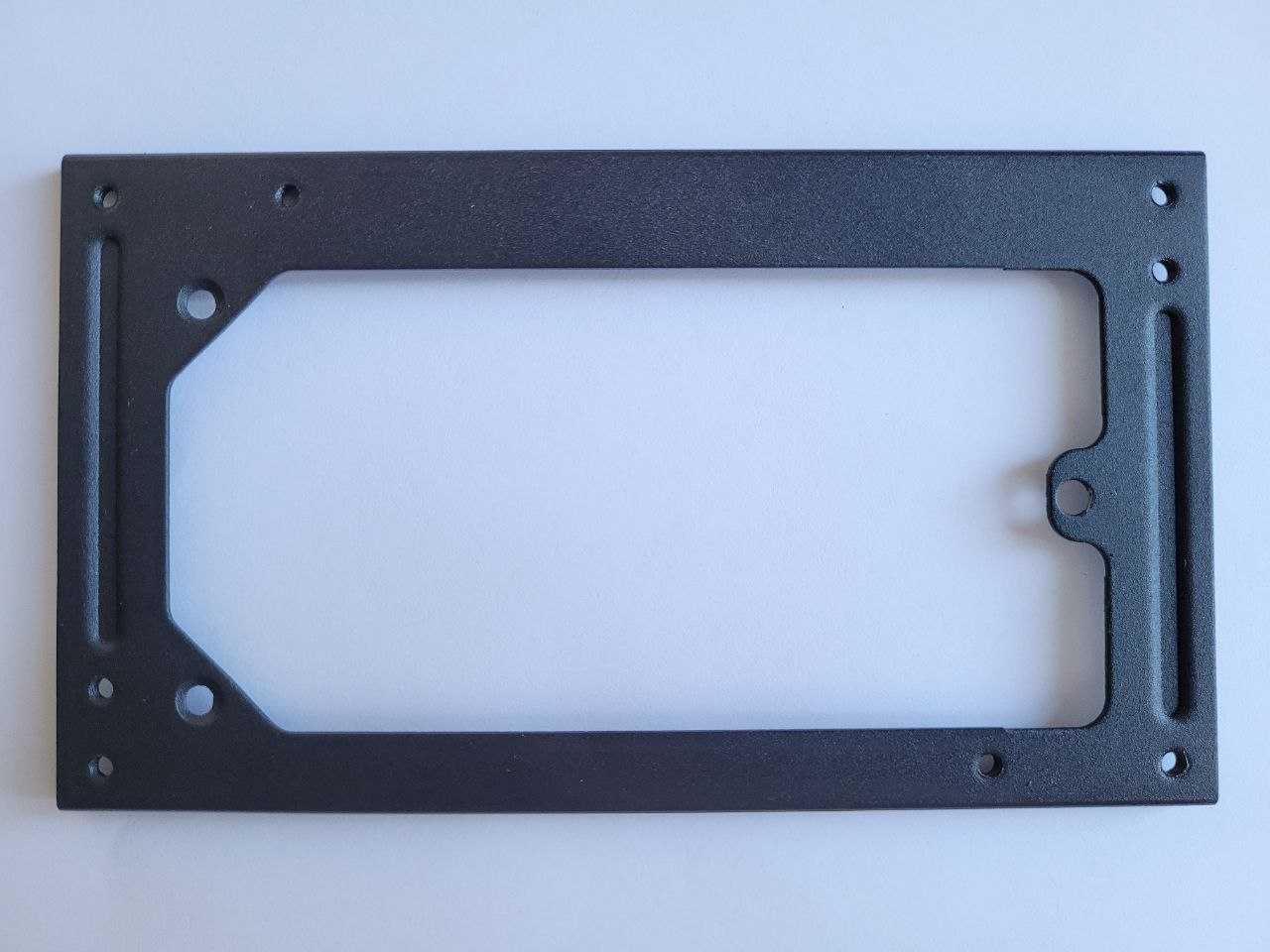

　　这时候适配支架就成为规格转换的核心结构件。从结构设计逻辑来看，这款支架采用整体平板式钣金结构，主体为一块适配ATX电源安装位外轮廓的矩形金属板，板面中部开设大尺寸镂空窗口，这个窗口的尺寸完全匹配SFX电源的尾部出线与散热风道需求，不会遮挡电源的散热进风或者出线空间，避免因为支架遮挡导致电源散热效率下降、线材弯折半径不足的问题。支架的安装边界完全遵循标准ATX电源的安装孔位规范，四个角位预留的固定孔位置与标准ATX电源的机箱安装孔完全重合，安装时可以直接使用机箱原配的电源固定螺丝，将支架整体锁附在机箱的ATX电源安装位上，不需要额外加工安装孔。而支架内侧对应SFX电源的安装位置，预留了匹配SFX电源外壳固定孔位的螺丝孔，在DIY台式机组装、工业控制机箱改造、小型化计算设备集成的场景里，经常会遇到SFX规格小尺寸电源与标准ATX电源安装位不匹配的问题，这类转接支架的核心作用就是填补两种电源安装规格的尺寸差，让小体积SFX电源能够稳固安装在预留标准ATX电源位的机箱内部，无需对机箱原有结构进行破坏性切割改造，大幅降低非标装机的改造成本与结构风险。从实际使用场景来看，这类支架不仅面向消费级DIY装机市场，在紧凑型工业工控机改造、机架式计算节点的电源替换升级场景中也有大量应用，很多老旧ATX机箱的原装电源损坏后，市面上同规格ATX电源选型受限，而SFX电源凭借更高的转换效率、更小的体积、更丰富的功率段选择，成为替换升级的首选，

　　孔位公差控制在合理范围内，既可以保证SFX电源安装时对位顺畅，不会出现孔位错位无法锁附的问题，又能避免间隙过大导致电源安装后出现晃动、运行时产生共振噪音的情况。支架侧边设计有翻边加强结构，因为钣金平板如果没有加强结构，在承托重量较大的高功率SFX电源时，长期使用可能出现板面弯曲变形的问题，侧边的折弯翻边可以大幅提升支架整体的结构刚性，减少受力形变，哪怕是承载1000W以上的高功率SFX电源，也能保持结构平整，不会出现下垂变形的情况。从安装流程的实际适配来看，使用时先将SFX电源从支架的内侧对准预留的安装孔位，用配套的短螺丝将电源与支架锁合为一个整体，再将组合好的支架与电源整体推入机箱的ATX电源安装位，

　　对准机箱上的标准ATX安装孔位锁上螺丝即可完成安装，整个过程不需要对机箱或者电源做任何修改，普通装机人员不需要专业的钣金加工能力就能完成适配。设计过程中还充分考虑了不同品牌SFX电源的尺寸公差，支架上的SFX安装孔位预留了少量的调节余量，可以兼容市面上绝大多数标准尺寸的SFX电源，不会出现某一品牌电源因为外壳尺寸微小差异无法安装的问题。同时板面的镂空设计除了避让风道与线材，还能减少支架自身的重量，降低机箱整体的承重负担，镂空边缘做了钝化处理，不会割伤安装人员的手部，也不会刮破电源的线材外皮造成短路隐患。在工业场景的应用中，这类支架还可以配合减震胶垫使用，在支架与电源、支架与机箱的接触位置加装橡胶减震垫，

　　能够进一步降低电源风扇运行时传递到机箱的振动，减少设备运行的整体噪音，这对于对噪音敏感的实验室计算设备、音频处理工作站类的机箱改造场景尤为重要。很多人在做小机箱改装时会尝试自制转接支架，但自制件往往存在孔位偏差、结构刚性不足、没有做边缘处理的问题，很容易出现安装不稳、割线、共振的问题，标准化设计的这类转接支架在孔位精度、结构强度、安全处理上都经过实际装机验证，能够长期稳定使用。另外支架的表面采用黑色哑光处理，和绝大多数机箱内部的黑色配色保持一致，安装后不会破坏机箱内部的视觉整体性，对于侧透机箱的用户来说，也不会因为支架颜色突兀影响内部观感。从安装边界的尺寸来看，支架整体的外轮廓尺寸和标准ATX电源的安装面尺寸完全一致，厚度控制在极薄的范围内，不会额外占用机箱内部的空间，不会影响机箱内部其他硬件比如主板、显卡、硬盘架的安装位置，哪怕是内部空间非常紧凑的ATX机箱，也能顺利安装，不会出现支架和其他硬件干涉的问题。在电源出线的位置，支架的镂空窗口预留了足够的空间，不管是直出线还是模组化接口的SFX电源，模组线的插拔都不会被支架遮挡，安装完成后也可以正常插拔模组线，不需要拆下电源就能进行线材的调整更换。
