CA6140车床带凸台方形安装支座结构

项目分类:机床 发布时间:2023-11-23 ID:718392
  • CA6140车床带凸台方形安装支座结构

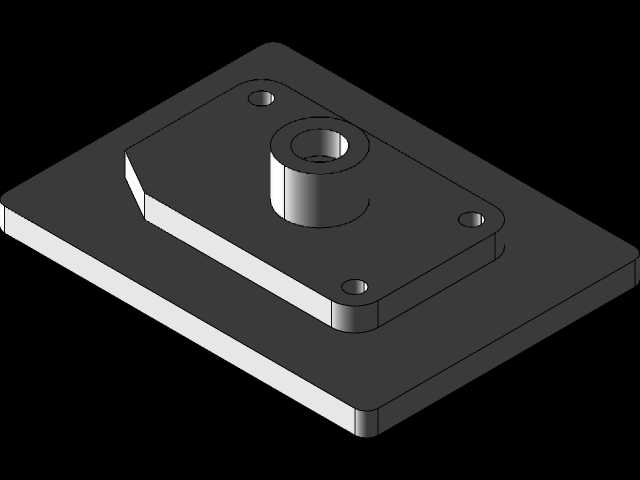

  在普通卧式车床的进给箱、溜板箱周边辅助机构安装场景中,这类带中心凸台的方形安装支座是承担轴类零件定位支撑、小型功能模块固定的核心连接件,日常生产中主要用来承托光杆、丝杆的辅助支撑套,或是固定润滑管路的分配阀座,直接影响车床进给运动的稳定性与管路排布的可靠性。从实际使用场景来看,这类支座通常安装在车床床身的侧壁安装平面上,下方的方形底板完全贴合床身的加工基准面,四个角的沉头安装孔对应床身上预先加工的螺纹孔位,安装时只需将内六角螺栓穿过沉孔锁紧,就能保证支座的安装平面与床身基准的垂直度误差控制在0.02mm以内,避免后续支撑的轴类零件出现偏磨、卡滞问题。中心位置的带孔凸台是整个零件的核心功能区,内孔的公差带通常选用H7级精度,

  用来与支撑套、导向轴形成间隙配合,凸台的外圆柱面可以作为安装定位的基准,也能在部分场景下加装防尘毡圈、密封端盖,阻挡车削加工产生的铁屑、切削液进入配合面,延长内部配合零件的使用寿命。设计这类支座的时候,首先要匹配CA6140车床的安装边界,方形底板的长宽尺寸需要完全避开床身上的加强筋、油槽位置,四个安装孔的中心距严格对应床身原有安装孔的孔距,不需要对床身进行二次加工就能直接替换原有老化、磨损的支座,降低设备维修的改造成本。底板的厚度需要根据支撑载荷计算,日常承受的径向载荷不超过500N的情况下,8-10mm的板厚就能满足刚性要求,不会在轴类零件运转时产生共振变形;中心凸台的高度需要根据被支撑零件的安装高度确定,

  要保证凸台端面与被支撑零件的端面留有1-2mm的密封件安装间隙,同时凸台根部设计了R2的圆角过渡,避免应力集中导致凸台在受冲击载荷时从底板处断裂。零件的外形做了边角倒角处理,所有锐边都倒了C1的倒角,既避免安装时划伤操作人员,也能去除加工产生的毛刺,保证安装面的贴合度。从安装适配性来看,这类支座的底板下平面做了精磨处理,平面度误差不超过0.01mm,安装时不需要额外加装调整垫片就能保证安装精度,四个沉头孔的沉头深度刚好容纳内六角螺栓的头部,锁紧后螺栓头部不会高出底板平面,不会与周边移动的溜板部件产生运动干涉。在实际加工制造时,这类零件通常选用45号钢作为毛坯材料,经过铣削、钻削、镗削工序完成加工,

  中心内孔经过精镗后可以直接与标准铜套、直线轴承配合使用,不需要额外进行表面处理,若应用在切削液喷淋较多的位置,也可以做发黑处理提升防锈能力。不同于定制化的焊接支座,这种一体铣削成型的支座整体刚性更好,长期使用不会出现焊缝开裂、变形移位的问题,在普通车床的日常维修、老旧设备精度恢复项目中应用十分广泛,除了CA6140车床之外,同系列的CA6136、CA6150车床也可以通过调整安装孔距、凸台尺寸来适配对应的安装位置,具备一定的通用改造空间。
