CA6140车床带槽凸台双孔安装连接支座

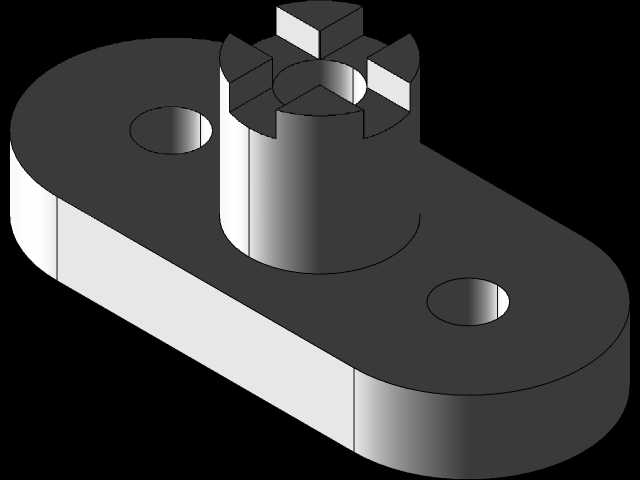

　　这款连接支座是CA6140普通车床进给箱侧部的定位连接件，日常在车床的进给传动链路里承担着传动拨叉的定位支撑作用，实际运行中需要承受拨叉往复移动带来的周期性侧向载荷，同时还要保证拨叉滑动轴的同轴度偏差控制在0.02mm以内，避免进给过程中出现卡顿、窜动的问题。从结构设计来看，底座采用腰形板式结构，两端开设的通孔为安装固定孔，孔位的中心距严格匹配车床床身对应位置的预装螺纹孔间距，安装时可通过M6内六角螺钉完成锁紧，底座底面做了Ra1.6的平面度处理，和床身安装面贴合后能保证整体支撑的稳定性，不会因为长期受载出现倾斜偏移。底座上方的圆柱形凸台是核心功能部位，凸台顶端开设的十字开槽结构，是用来嵌装拨叉的定位卡块，

　　开槽的宽度尺寸和拨叉卡块的厚度做了H7/g6的间隙配合，既可以保证卡块在槽内顺利滑动，又能限制卡块的周向转动余量，避免拨叉工作时出现角度偏转。凸台中心的通孔为拨叉滑动轴的穿装孔，孔内壁做了精铰处理，表面粗糙度达到Ra0.8，滑动轴穿入后可以顺畅往复移动，不会出现卡滞问题。设计过程中，首先根据车床进给箱的安装空间确定了底座的整体轮廓尺寸，腰形底座的长度控制在42mm，宽度为22mm，整体厚度为8mm，这个尺寸刚好可以嵌入床身侧部的预留安装槽内，不会和周边的齿轮、传动轴产生运动干涉。凸台的外径设置为16mm，高度为18mm，顶端开槽的深度为6mm，这个深度既可以保证卡块有足够的嵌装余量，又不会因为开槽过深导致凸台顶端的结构强度不足，

　　在长期受侧向力时出现开裂变形。两端安装孔的直径设置为6.5mm，比安装螺钉的外径大0.5mm，安装时可以有微小的位置调整余量，抵消床身预装螺纹孔的位置加工误差，降低装配难度。实际应用场景中，这类支座主要用在CA6140车床的进给传动系统中，除了支撑拨叉滑动轴之外，还可以对进给档位的切换位置起到限位作用，当拨叉移动到对应档位时，凸台顶端的开槽端面可以和拨叉上的限位凸台贴合，避免拨叉移动超程导致齿轮啮合错位。在建模过程中，所有的倒角、圆角都按照机械加工的实际工艺要求设置，底座和凸台的衔接位置做了R2的圆角过渡，避免应力集中，安装孔的孔口做了C1的倒角，方便螺钉穿入时的导向，凸台顶端的开槽棱边做了C0.5的倒角，去除加工毛刺，

　　避免装配时刮伤拨叉卡块的表面。从安装边界来看，这款支座安装后凸台顶端距离床身安装面的高度为26mm，周边30mm范围内没有其他突出的结构件，预留了足够的拨叉移动空间，滑动轴穿装后两端的伸出量都控制在10mm以内，不会和旁边的进给齿轮产生运动干涉。结构选材上对应实际加工时采用45号钢调质处理，调质硬度达到HB220-250，既保证足够的结构强度承受侧向载荷，又有不错的韧性，不会因为长期受冲击载荷出现断裂。
