CA6140车床用ADM102型铰接式连接构件

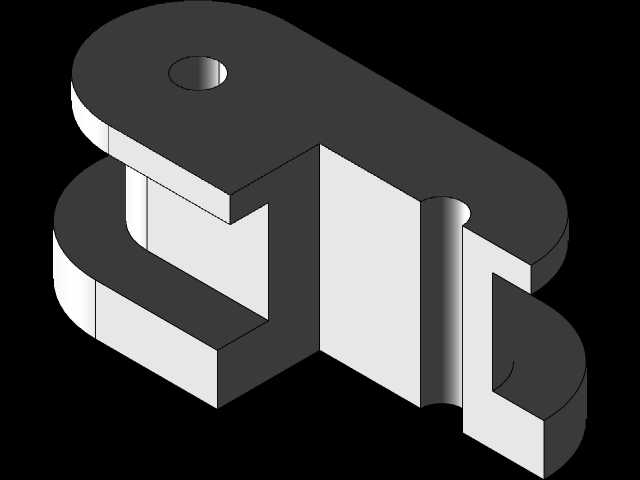

　　在普通卧式车床的进给传动与溜板辅助连接结构中，这类铰接式连接构件承担着运动传递、间隙补偿以及部件间活动铰接的核心作用，区别于刚性固定的连接压块，该构件通过上下两层带同轴孔位的板体与中间的避让空腔，实现两个存在小幅相对摆动需求的部件之间的活动连接，在CA6140车床的溜板箱辅助挂轮机构、操作杆联动组件中都能见到同结构形式的零件身影。从结构设计逻辑来看，该构件整体采用对称式的双板叠加布局，上层板体的端部设置贯通光孔，用于与固定侧的销轴形成转动副配合，孔位的边缘做了小尺寸倒角处理，既能够在装配时引导销轴顺利穿入，也能避免长期转动过程中孔口锐边对销轴表面造成刮擦磨损，延长铰接副的使用寿命。下层板体与上层板体保持平行，

　　二者之间的空腔尺寸经过精确核算，刚好能够容纳被连接件的端部厚度，同时预留0.2到0.3毫米的活动间隙，避免铰接转动过程中出现卡滞、别劲的问题。构件侧面的弧形过渡与直角衔接结合的设计，一方面是为了避让车床内部相邻的其他传动零件，防止部件运动过程中发生干涉碰撞，另一方面也通过圆弧过渡降低了构件自身的应力集中系数，在承受交变的铰接拉力与剪切力时，不会在转角位置出现应力断裂的隐患。从安装边界来看，该构件的整体厚度、板体宽度以及孔位中心到构件端部的距离，都严格匹配CA6140车床对应安装位置的空间尺寸，安装时无需对周边部件进行额外修配，只需将销轴穿入上层板体的光孔，再将被连接件嵌入上下板之间的空腔，通过下层板体对应的连接结构完成固定，

　　即可实现稳定的铰接传动。在实际使用场景中，这类构件需要长期承受操作机构传递的往复扳动力、进给过程中产生的小幅振动载荷，因此设计时对构件的形位公差做了明确要求：上下板体的平行度公差控制在0.05毫米以内，铰接孔的圆柱度公差不超过0.02毫米，孔中心与板体安装面的垂直度公差控制在0.03毫米，确保铰接转动时的灵活性，不会出现松旷或者卡紧的问题。不同于定制化的改装零件，该构件的尺寸完全遵循CA6140车床的原厂零件设计规范，能够直接替换原厂磨损的同型号零件，在车床大修、日常维护更换易损件时，不需要重新测绘加工，直接装配即可满足使用要求。构件的非配合面采用平直的铣削加工面，配合面则经过精镗处理，表面粗糙度达到Ra1.6的要求，

　　既保证了配合精度，也控制了加工成本，不会出现过度加工造成的成本浪费。在建模过程中，该零件的特征构建完全遵循机械加工的工艺顺序，先完成主体块体的拉伸成型，再切除中间的避让空腔，之后加工铰接孔与端部的连接结构，最后添加倒角与过渡圆弧特征，整个建模过程的特征树逻辑与实际加工工序保持一致，后续如果需要调整尺寸参数，只需要修改对应特征的参数值，即可快速生成不同规格的同系列铰接构件，能够适配其他型号卧式车床的同位置连接需求。需要注意的是，这类铰接构件在装配时，铰接孔位置需要添加适量的润滑脂，减少销轴与孔壁之间的干摩擦，日常设备维护时也要检查孔位的磨损量，当铰接孔的配合间隙超过0.15毫米时，需要及时更换构件，避免因间隙过大造成传动精度下降，影响车床的操作手感与进给准确性。
