涵盖警卫赛车专用制动钳结构设计

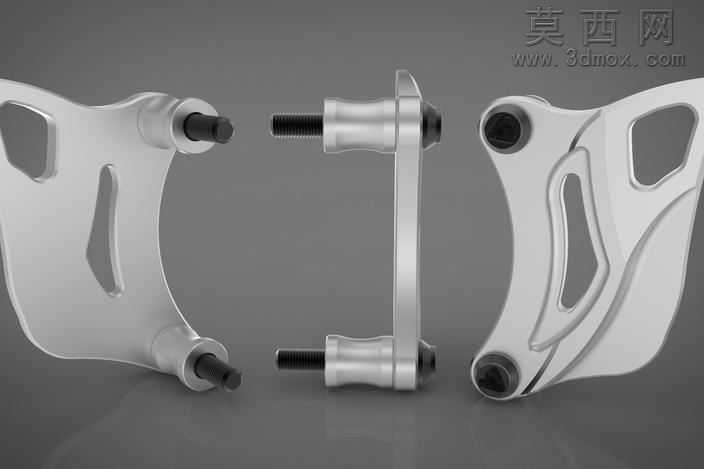

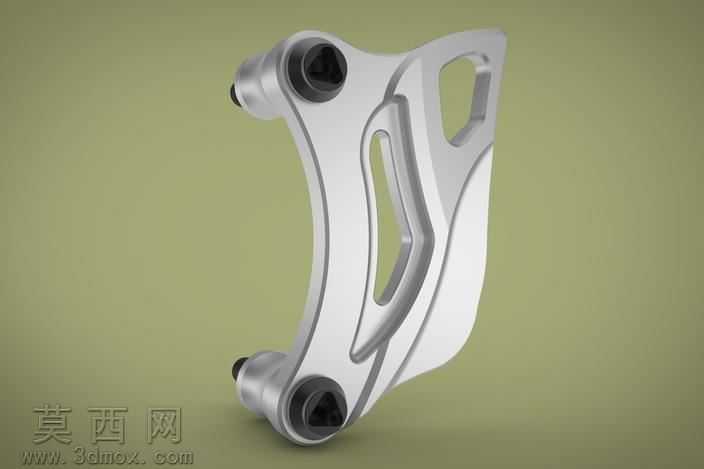

本作品为赛车专用制动钳三维设计方案，建模阶段以SolidWorks为核心工具完成全参数化建模，首先基于赛车制动工况的受力需求确定卡钳的整体轮廓尺寸，通过草图绘制完成双侧钳体、连接销轴、安装螺栓的基础轮廓，再通过拉伸、切除、放样、倒角等特征命令逐步细化各部件结构，对钳体的镂空减重区域做了多轮曲面优化，既保证结构强度符合制动时的抗冲击要求，又通过流线型的镂空设计降低部件自重，适配赛车轻量化改装需求。材质设定阶段，钳体主体采用锻造铝合金材质参数，渲染时调整金属粗糙度参数呈现哑光磨砂的金属质感，销轴与螺栓部分采用合金钢材质，通过调整高光参数展现高强度紧固件的金属光泽，安装接触面做了细微的纹理处理还原真实机加工的表面质感。结构设计上采用对置双活塞布局，双侧钳体通过两根高强度销轴实现定位连接，安装孔位适配主流赛车及改装摩托车的前叉安装尺寸，钳体的制动片安装槽做了精准的公差预留，可直接匹配通用规格的竞技型制动片，油路接口位置做了密封结构预留，保证制动液压传递的密封性。设计过程中重点考量制动时的受力分布，通过对钳体拐角处做圆角过渡处理避免应力集中，镂空区域的筋条走向完全贴合受力传导路径，在保证减重效果的同时不会出现结构强度不足的问题，整体装配完成后做了干涉检查，确认各活动部件无运动干涉，销轴与钳体的配合间隙符合实际装配公差要求，渲染阶段采用影棚级布光，通过多角度光源展现金属部件的轮廓细节与材质质感，背景采用深灰色调突出制动钳本身的结构线条，完整呈现该竞技级制动钳的设计细节与结构特点，可直接用于改装方案展示、零部件加工参考或赛车制动系统的教学演示使用。
