双铰接式重载连接吊具结构设计

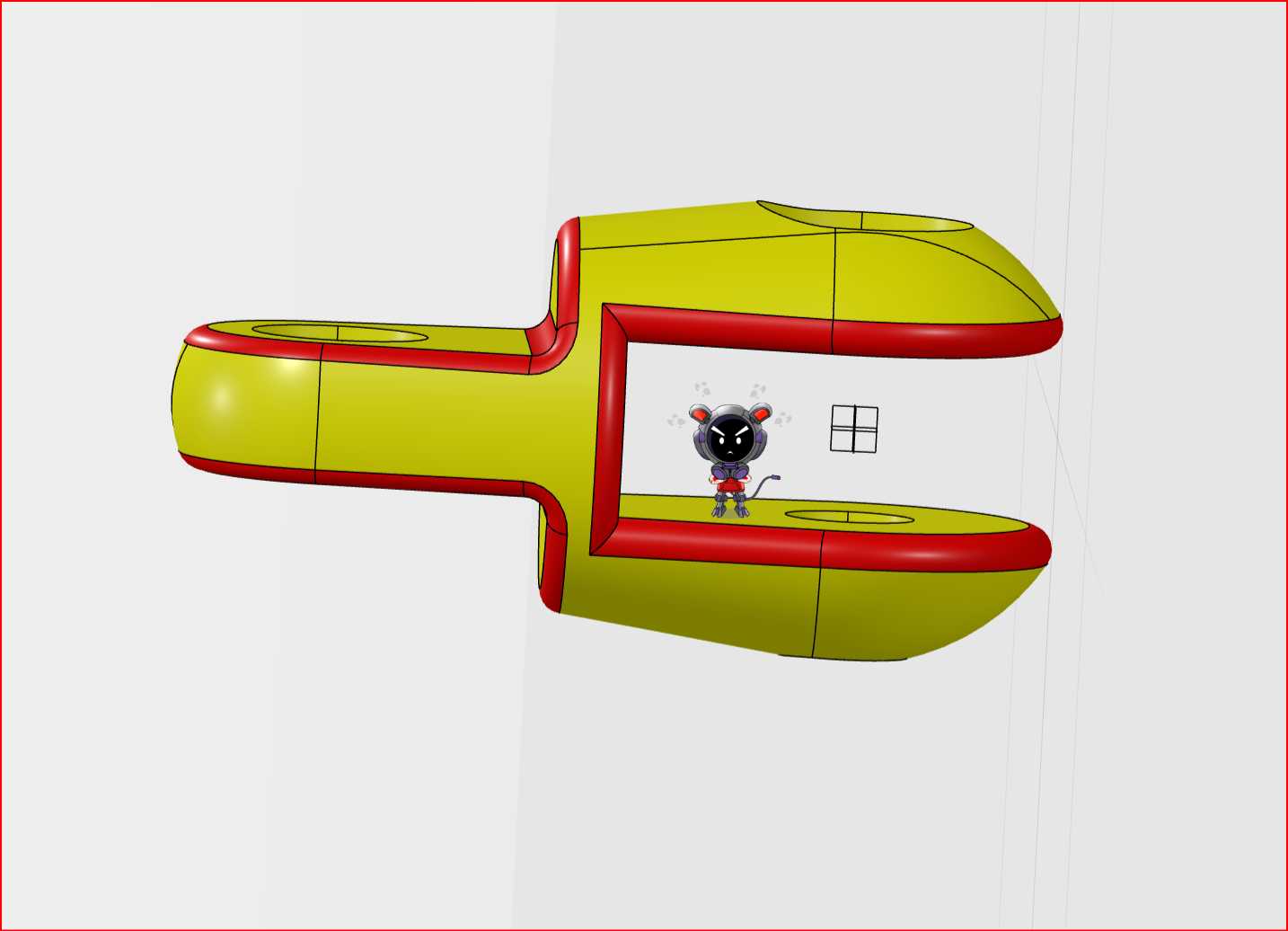

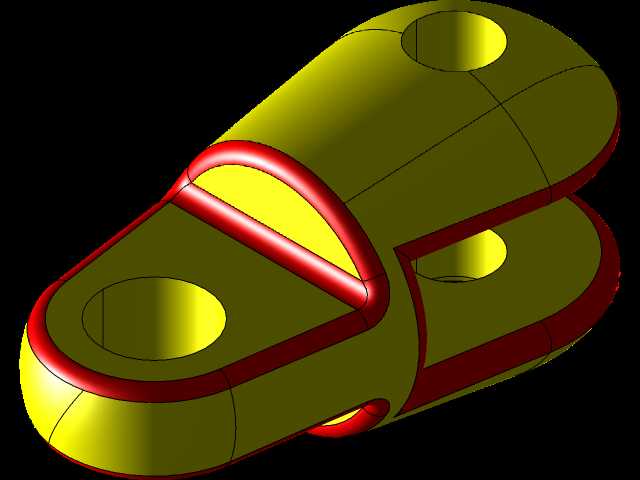

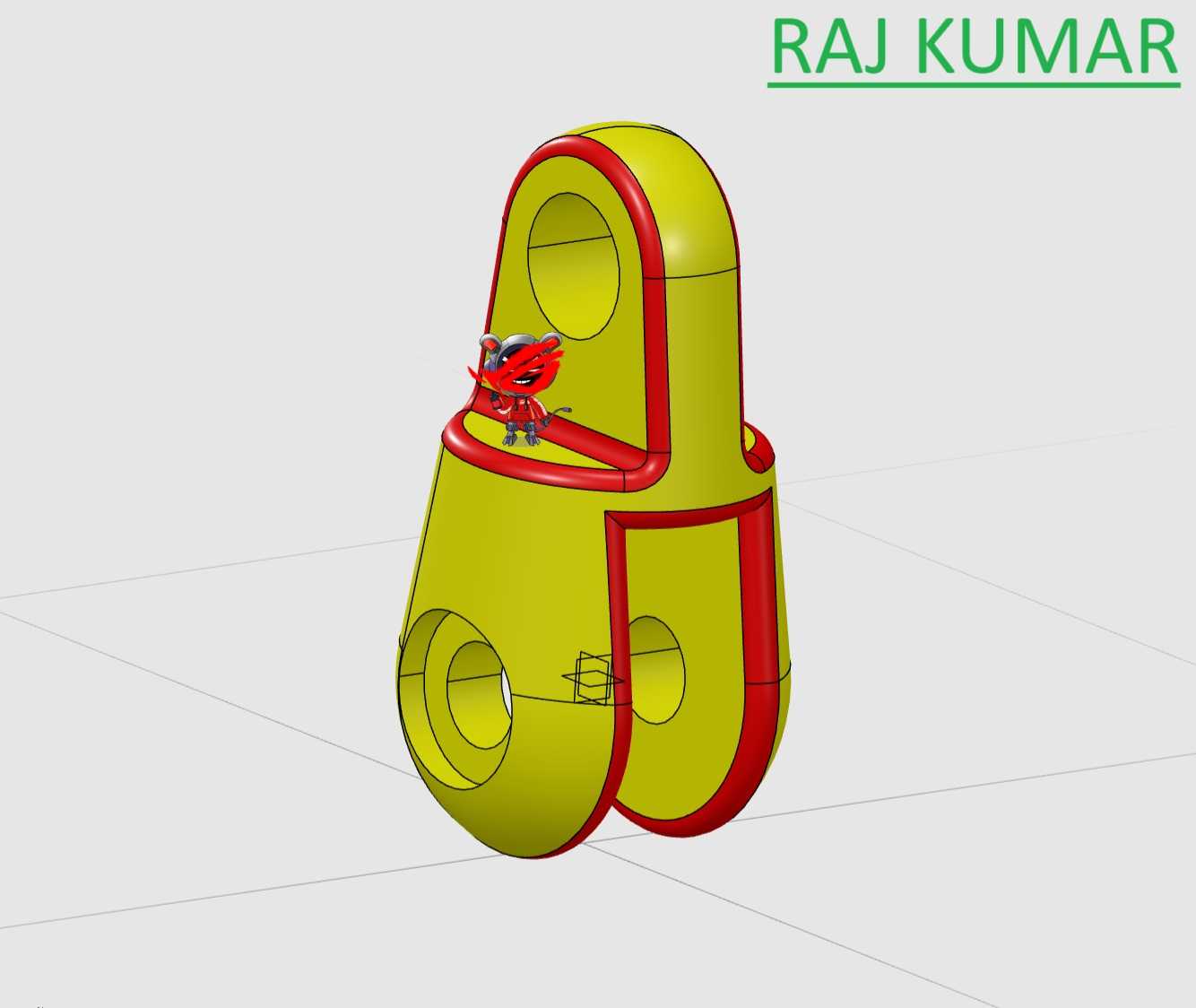

　　该铰接连接构件主要应用于重载吊装、工程机械铰接点位、物料输送线挂接等场景，作为力传递的核心中间连接件，承担两端构件之间的载荷传递与相对转动自由度释放功能，在起重作业、工程机械动臂连接、矿山设备牵引点位中均有同类结构的应用。从结构功能来看，构件采用上下双铰接耳板的一体化成型设计，上端单耳结构与上端双耳构件通过销轴配合，下端双耳结构与下端单耳构件通过销轴穿接，可同时实现两个垂直方向的小角度转动，补偿安装过程中的对位误差，抵消作业过程中产生的侧向弯矩，避免连接销轴承受额外的弯折载荷，大幅提升连接点位的疲劳寿命。设计过程中优先考虑载荷传递的路径合理性，整体采用变截面过渡结构，在销轴安装孔位处做了局部加厚处理，耳板外侧与孔位边缘设置圆弧过渡，

　　避免应力集中导致的结构开裂；铰接孔的同轴度公差控制在IT7级以内，孔壁预留润滑脂存储槽的安装空间，可适配标准规格的销轴与润滑组件，降低后期维护的配件替换成本。外形尺寸方面，该构件整体轮廓为闭合式环耳结构，上下铰接孔的中心距按照常规重载吊点的安装间距设计，耳板的外轮廓宽度与配套的标准吊耳座安装槽尺寸匹配，安装时无需额外加工适配垫块，可直接穿入销轴完成装配；构件的最大外轮廓尺寸满足常规吊装作业的空间边界要求，不会与周边的护罩、管线等附属构件产生运动干涉，转动过程中两端的耳板间隙控制在2-3mm，既保证转动灵活性，又避免间隙过大导致的作业过程中晃动冲击。从结构强度设计逻辑来看，构件的主体壁厚按照额定载荷的1.5倍安全系数核算，

　　孔位周边的应力集中区域通过有限元仿真做了圆角优化，将最大应力值控制在材料屈服强度的60%以内，满足循环载荷下的长期使用要求；外边缘的凸起加强筋沿载荷传递方向布置，在不额外增加整体重量的前提下提升了耳板的抗弯折能力，相比同载荷等级的平板式吊耳结构重量降低约18%，同时减少了材料的切削加工余量。实际应用中，该类铰接构件可根据使用场景搭配不同规格的销轴与防脱卡簧，适配静态吊装、动态牵引等不同工况的使用需求，在安装时需保证上下铰接孔的轴线保持垂直，避免安装错位导致的偏载磨损；日常维护过程中可通过预留的注油孔向铰接孔内加注润滑脂，降低销轴与孔壁的摩擦系数，减少铰接点位的磨损量，延长构件的整体使用寿命。该结构的设计思路兼顾了承载性能与安装便利性，没有多余的冗余结构，所有的结构特征均服务于载荷传递与转动补偿的核心功能，适合作为通用化的铰接连接配件应用在各类需要相对转动的重载连接点位。
