手动锁紧式工装工作定位器结构设计

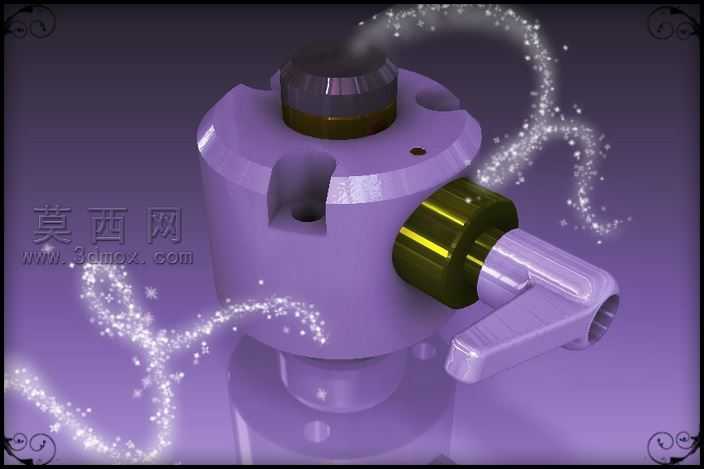

本作品为手动操作式工作定位器，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺的公差配合要求，对每一处装配间隙、配合面精度都做了对应参数约束，确保模型可直接对接后续的工程图导出与生产加工环节。外观渲染阶段采用了淡紫色金属烤漆作为主体材质表现，搭配深橄榄绿的金属电镀层作为操作旋钮与锁紧轴的材质区分，通过环境光遮蔽、全局光照渲染参数调整，还原了金属表面细腻的反光质感与边缘倒角的高光过渡效果，同时添加了粒子光效作为渲染装饰，突出产品的结构轮廓与工业设计美感。结构设计上，该定位器采用立式基座布局，主体为圆柱形承载壳体，顶部设置定位安装凸台用于对接待定位工件，侧面集成带手柄的偏心锁紧机构，通过扳动手柄可带动内部锁紧轴完成旋转锁紧与释放动作，壳体上预留的安装孔位可直接将定位器固定在工作台面，整体结构紧凑，操作力矩经过优化设计，单手即可完成锁紧操作，无需额外辅助工具。设计思路围绕工装场景下的快速定位需求展开，摒弃了复杂的气动、液压驱动结构，采用纯机械手动锁紧方案，降低了设备的使用成本与维护难度，内部锁紧结构采用耐磨金属材质设计，可承受高频次的反复锁紧操作，适配流水线工位、小型机加工工位的工件快速定位装夹需求，建模过程中对所有运动部件做了干涉检查，确保手柄旋转全程无结构卡滞，各部件的拆装顺序也在模型中做了对应结构预留，方便后续的维护与零件更换。
