安瓿磨料加工精密可调工装夹具

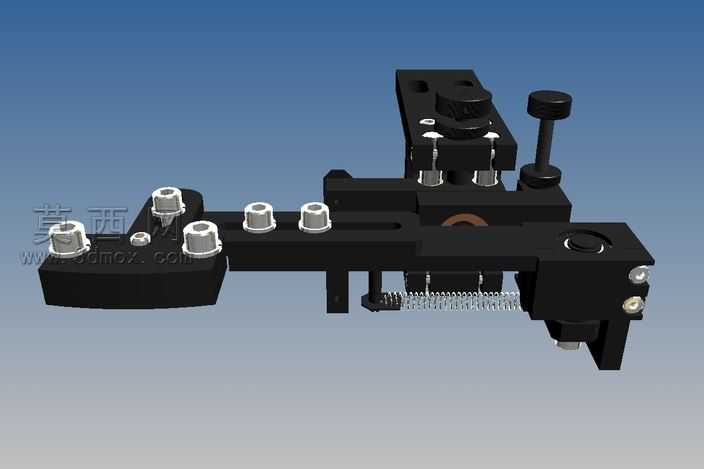

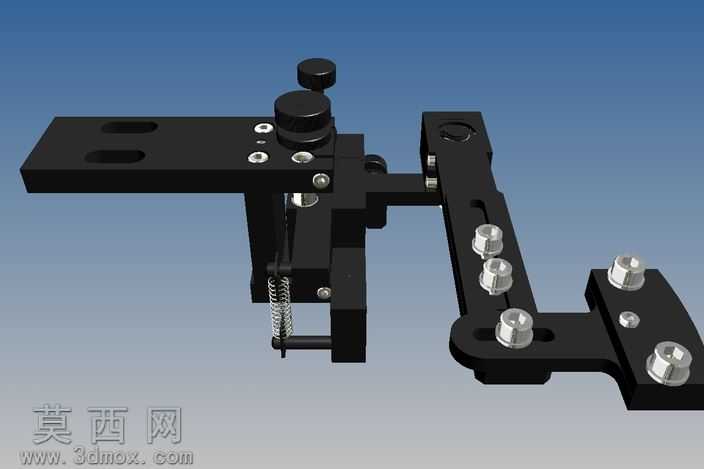

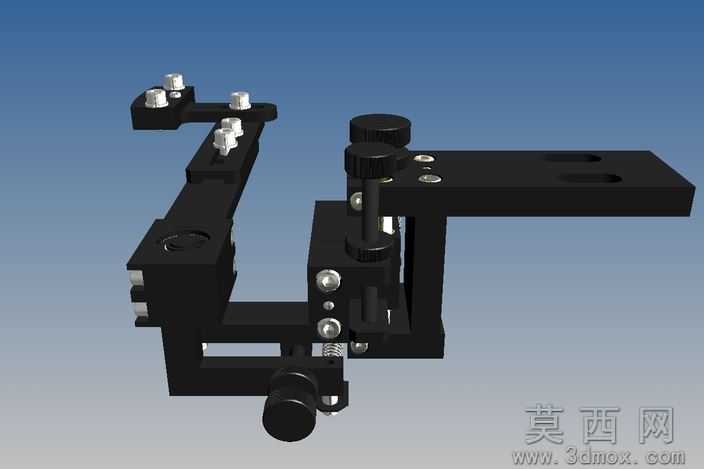

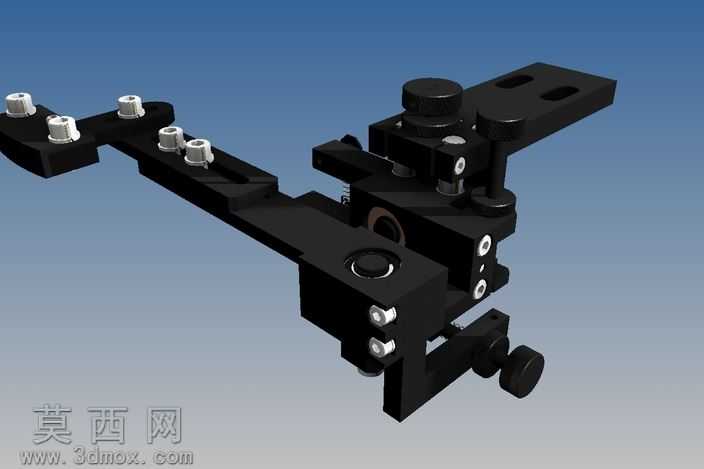

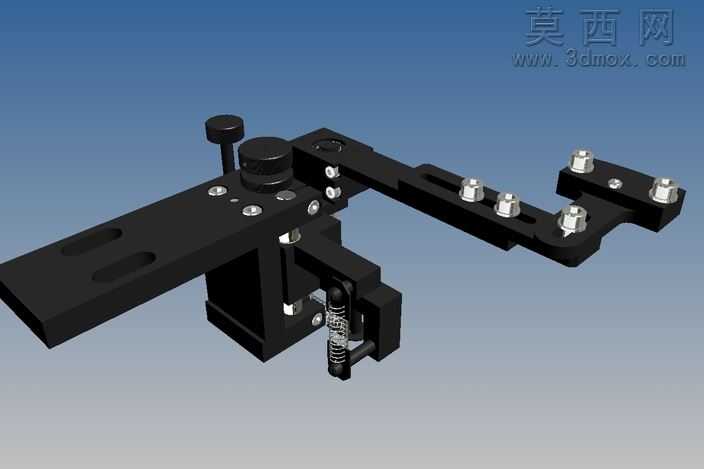

本作品为安瓿磨料加工工序所用的精密可调工装夹具三维模型，建模过程严格遵循机械工装设计规范，先完成整体装配基准的搭建，以底部安装基座作为全局定位基准，依次构建横向滑移导轨组件、纵向微调滑台、多工位装夹端头、锁紧调节旋钮等核心结构，所有零件的配合公差均按照实际机加工精度设定，保证滑动副、转动副的运动逻辑符合真实工装的运行状态。材质渲染阶段，主体结构件采用哑光发黑硬质合金钢材质，调节旋钮采用防滑滚花金属质感，锁紧螺丝采用镀锌亮面金属材质，安装基准面做了细腻的磨砂质感处理，背景采用渐变工业蓝烘托工装的精密属性，渲染时添加了柔和的环境漫反射光，突出零件的棱边倒角、装配缝隙等细节，让整体模型视觉效果贴近真实工业工装实物。结构设计上，横向长导轨搭载四个独立可调的装夹端头，每个端头都配有独立的锁紧螺丝，可根据不同规格安瓿的加工尺寸灵活调整装夹间距，中部的微调滑台采用丝杆进给结构，配合顶部的锁紧旋钮可实现微米级的进给量调节，侧方的两个对顶调节螺丝用于校准装夹的同轴度，底部的安装板预留了标准的设备安装槽位，可直接适配多数磨料加工设备的工作台安装接口。设计思路围绕安瓿磨料加工的高精度装夹需求展开，兼顾了多规格适配性、调节便捷性与装夹稳定性，既满足小批量多规格安瓿加工的柔性装夹需求，也能保证大批量加工时的装夹重复精度，所有活动部件的运动行程都做了限位设计，避免调节超程造成工装损坏，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能压缩工装体积，减少加工设备的工作台空间占用。
