欧姆龙反射式光电光敏传感元件

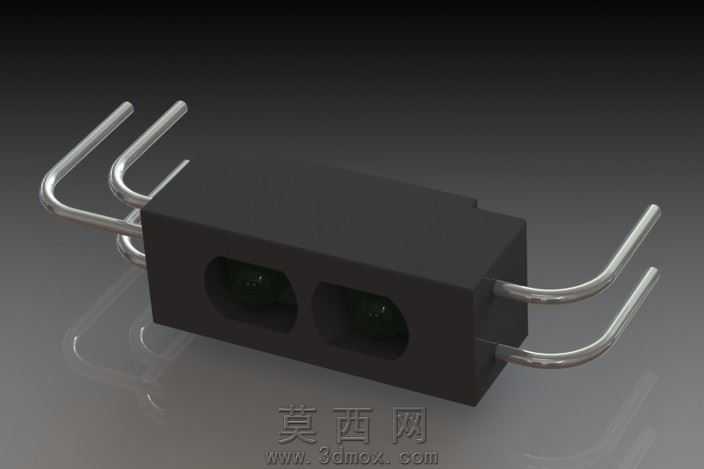

本模型为欧姆龙反射式光电光敏元件，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面定位确定元件主体的长方体基座轮廓，基座采用哑光黑色工程塑料材质设定，建模时严格还原元件正面两个并排的圆形光学窗口结构，窗口区域做内凹处理，区分光学透镜与基座外壳的结构边界，保证光学感应区域的结构辨识度。引脚部分采用扫描特征完成弯角形态建模，四根金属引脚分别从基座两侧对称伸出，还原真实元件的弯脚插装结构，引脚表面赋予抛光金属材质，添加轻微的反射效果模拟镀锡金属引脚的质感，同时对引脚与基座的衔接位置做圆角过渡处理，避免建模出现尖锐棱角，还原实际注塑封装的工艺特征。渲染阶段采用渐变深灰色背景，搭配柔和的侧上方主光源，在基座表面形成自然的明暗过渡，突出黑色塑料外壳的哑光质感，金属引脚部分通过环境反射增强金属光泽表现，光学窗口区域添加轻微的通透质感模拟红外透镜的材质特性，同时在元件下方添加柔和的投影，增强模型的空间立体感。设计过程中参考欧姆龙同类型反射式光敏元件的实际尺寸比例，对基座长宽高、引脚间距、弯角弧度、窗口直径等关键尺寸做等比例还原，保证模型结构与实物的一致性，建模过程中对特征做分层管理，将基座、引脚、光学窗口分别归入不同特征组，方便后续对模型进行结构修改与参数调整，同时对所有配合面做干涉检查，确保各部件之间无结构冲突，还原插装式光敏元件的真实装配形态。该类元件分为亮通、暗通两种工作类型，建模时保留了结构的通用性，可适配不同型号同封装光敏元件的结构展示需求，模型整体结构简洁规整，曲面过渡自然，材质区分清晰，能够直观展现反射式光电光敏元件的外观结构与封装特征，可用于自动化设备传感部件的装配演示、电路原理示意以及相关教学场景的结构展示使用。
