F1赛车排气系统结构三维设计作品

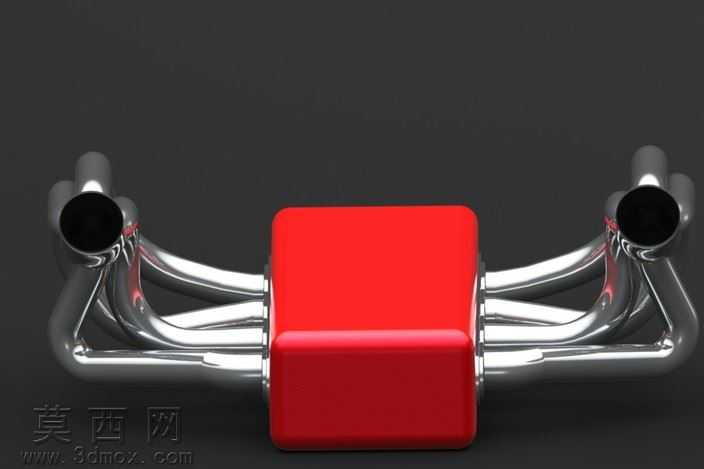

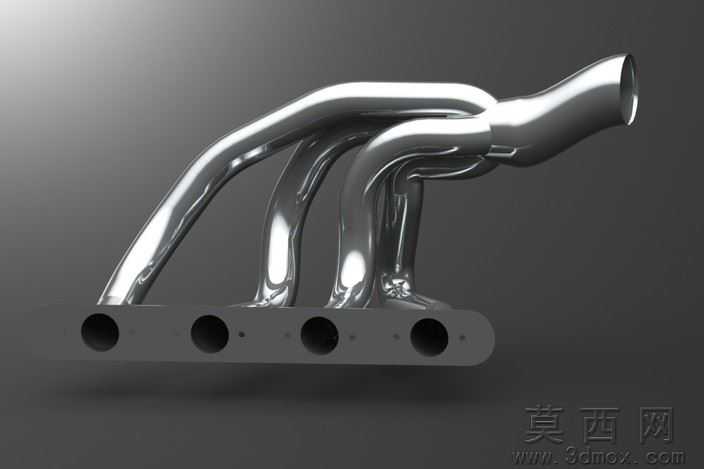

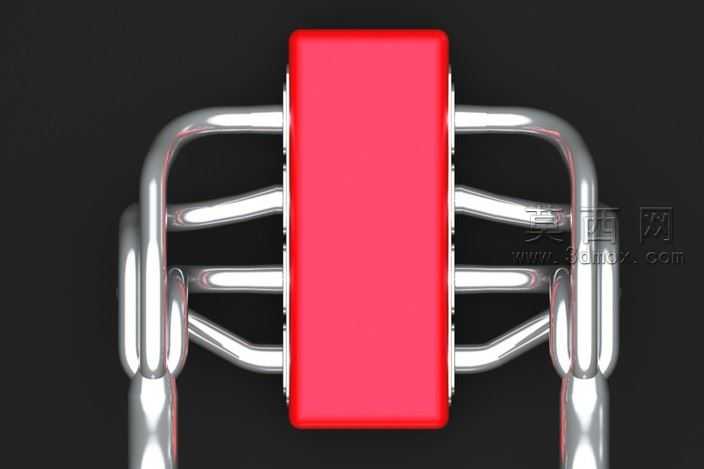

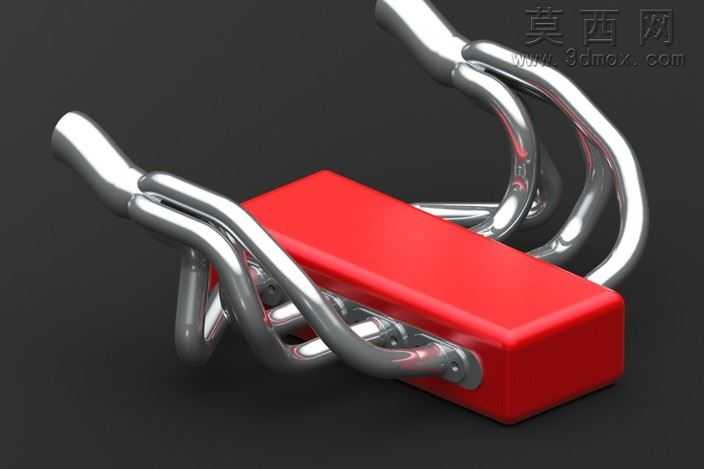

本作品为F1赛车排气系统的三维建模设计成果，建模阶段采用参数化特征构建方式，首先梳理排气系统的核心布局逻辑：F1排气系统需要匹配高转速动力单元的排气输出需求，因此首先确定排气歧管的等长排布原则，每一段支管的弯折弧度、管路长度都经过精准测算，保证各气缸排出的废气能够以均匀的时序汇入排气主体结构，避免排气干涉影响动力输出效率。建模过程中先绘制各段管路的中心引导线，通过扫掠特征生成金属管路的基础实体，针对管路衔接的弯折位置做平滑过渡处理，避免出现生硬的直角转折，还原真实排气系统的流体优化设计思路。材质与渲染阶段，金属管路部分采用高反射镀铬金属材质，调整材质的粗糙度参数至较低数值，模拟真实赛车排气系统经过抛光处理的金属表面质感，在渲染时添加环境反射贴图，让金属表面呈现出清晰的环境映照效果，突出金属部件的冷冽质感；中间的消音/集气主体结构采用高饱和度的哑光红漆材质，适当调整材质的漫反射参数，让红色部件在视觉上更具厚重感，与亮银色的金属管路形成强烈的视觉对比，提升整体模型的视觉层次。结构设计上，还原了排气支管与主体结构的连接固定位，在管路与红色箱体的衔接处设计了对应的安装固定结构，模拟真实部件的装配逻辑，每一段支管的走向都贴合F1动力单元周边的布局空间，避免出现管路与周边部件干涉的问题，同时还原了排气尾段的平直出气口设计，保证排气路径的顺畅性。整体模型在细节处理上，对金属管路的接缝、弯折处的壁厚做了统一规范，所有管路的壁厚保持一致，符合真实排气部件的加工工艺要求，渲染阶段采用深色纯色背景，搭配柔和的侧方打光，让金属管路的高光反射更具层次感，既清晰展现了排气系统的整体布局结构，也通过材质质感的区分突出了不同部件的功能属性，完整呈现了F1排气系统兼顾性能需求与结构合理性的设计特点。
