家用室内电动跑步机结构设计方案

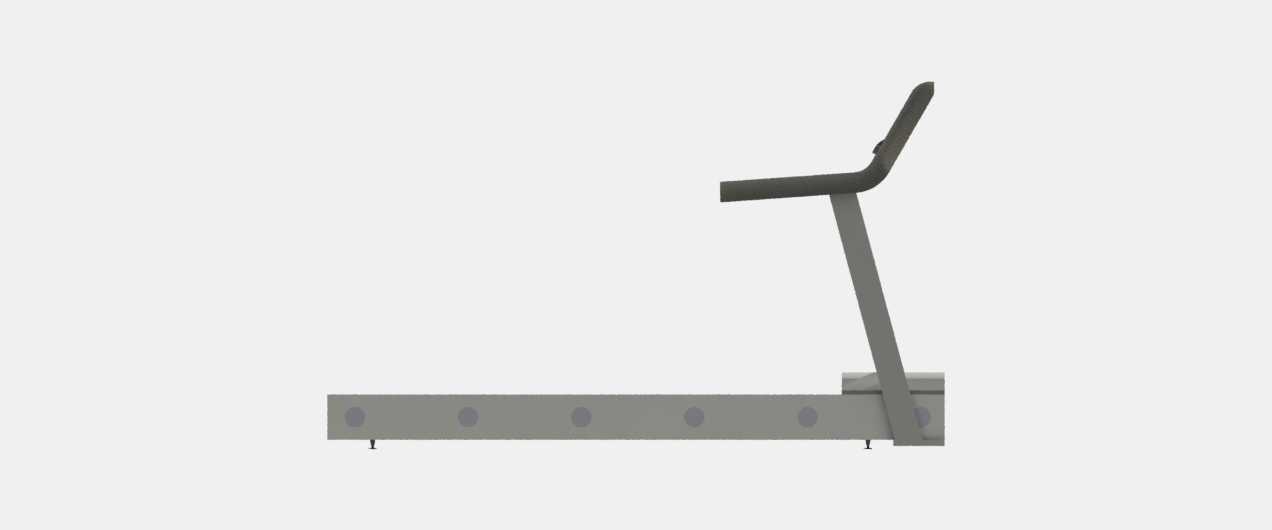

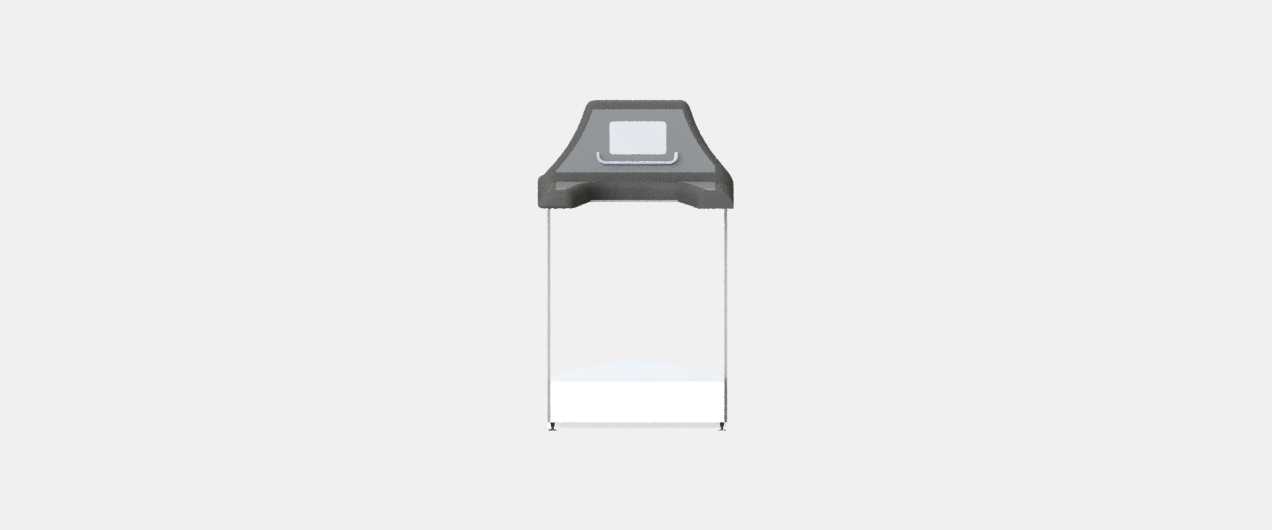

　　这款跑步机的三维结构设计，首先围绕家庭室内使用场景做了全维度的边界适配，区别于商用健身场馆的大尺寸机型，整体占地尺寸控制在长1.7米、宽0.75米、高1.3米的区间内，安装时仅需预留后侧0.2米、左右两侧各0.15米的安全间隙，即可适配多数普通住宅的客厅、阳台、闲置书房等空间，不会造成空间挤占，也能避免运行时扶手、跑台边缘磕碰墙体或周边家具。

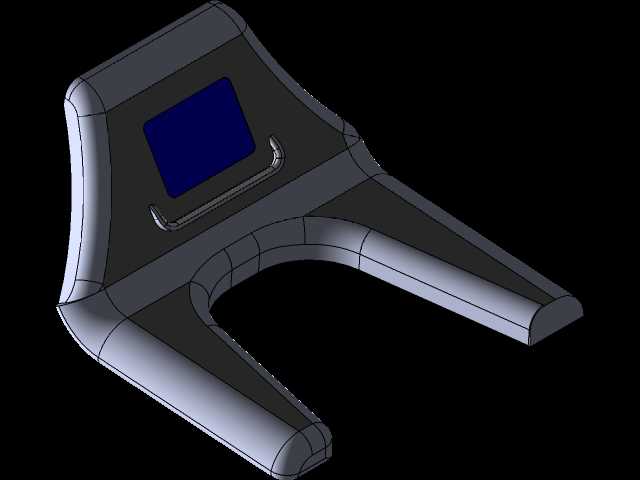

　　从实际使用功能来看，跑带有效使用宽度设定为0.45米，长度1.2米，能够满足身高1.5米至1.85米人群的正常走步、慢跑、匀速跑需求，跑台下方设置的多组缓冲支撑点，采用软硬适中的弹性结构，既能够抵消跑步过程中脚踝、膝关节受到的地面反冲击力，降低长期运动的关节损伤风险，又不会因为支撑过软导致跑带形变过大，影响跑步姿态的稳定性。扶手区域的倾斜角度经过多轮人机工程校核，与站立姿态下手臂自然前伸的角度完全匹配，使用者在低速走步、调整运动节奏时可以自然搭靠扶手，缓解上肢疲劳；扶手顶端集成的操控面板区域预留了显示屏、功能按键的安装位，面板朝向与使用者站立时的视线夹角为15度，无需刻意低头或抬头即可清晰查看运动参数，操作按键时手臂无需过度抬起，符合日常操作的肢体活动范围。

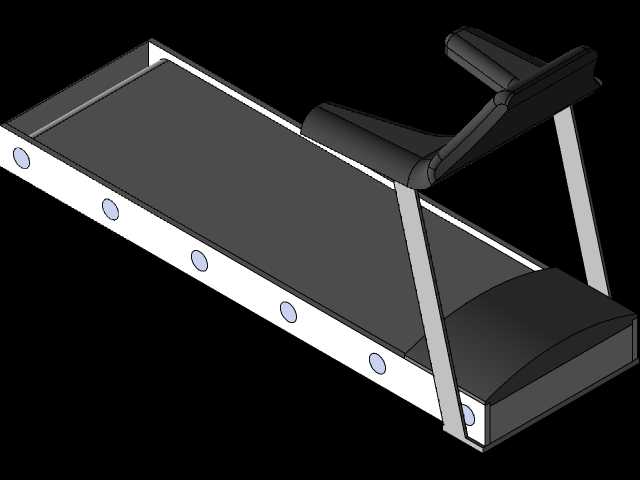

　　设计过程中优先考虑了家用场景的使用痛点，整体机架采用矩形钢管焊接成型的框架结构，在保证整体承重能力达到120kg的前提下，通过管材壁厚的优化、非受力区域的结构镂空，将整机自重控制在合理区间，既避免了自重过轻导致高速运行时整机晃动的问题，也不会因为自重过大造成日常挪动、位置调整的困难。跑台前端的电机安装仓做了封闭化结构设计，既能够对驱动电机、传动辊筒形成防护，避免日常使用中衣物、杂物卷入传动结构造成安全隐患，也能在一定程度上阻隔电机运行产生的噪音，降低运动过程中对周边邻居、家人的噪音影响。底部的四个支撑脚均设置了高度调节结构，当地面存在不平整的情况时，可以通过旋转支撑脚调整高度，保证整机放置的水平度，避免运行过程中出现整机晃动、跑带走偏的问题。

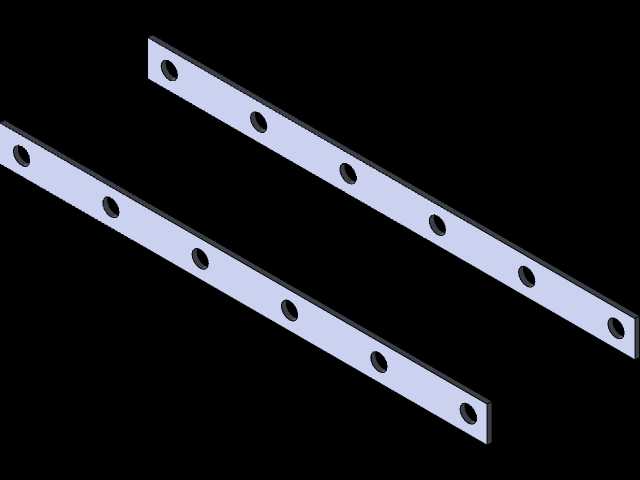

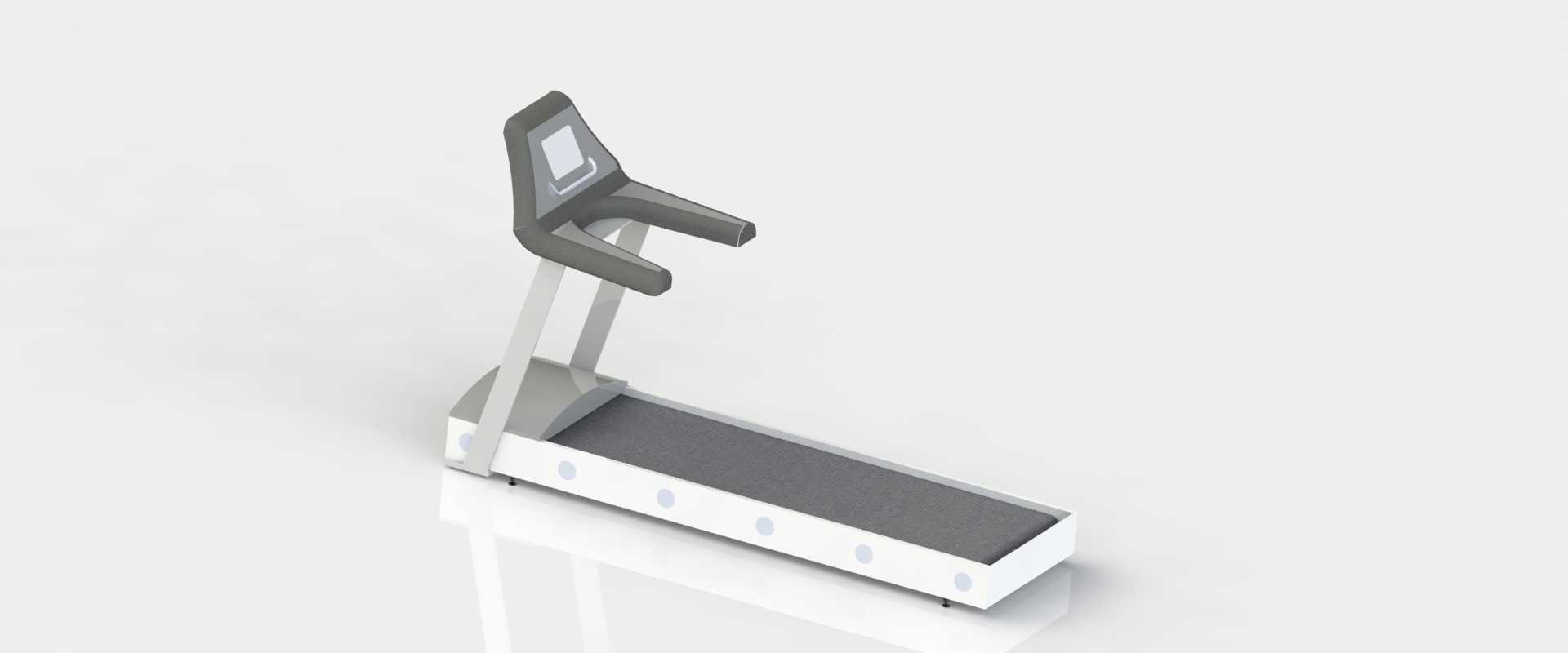

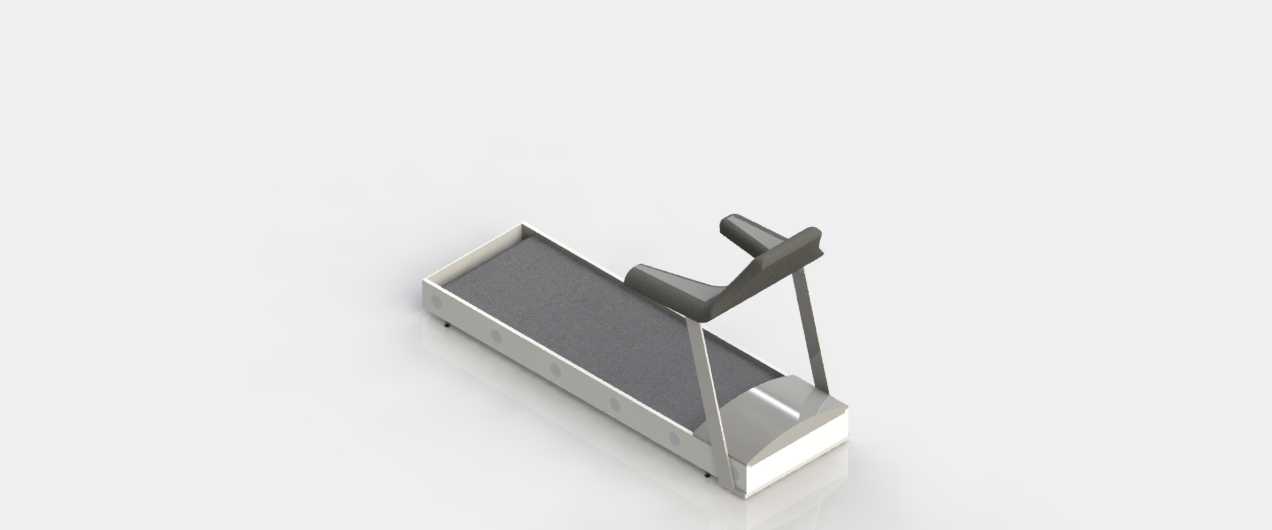

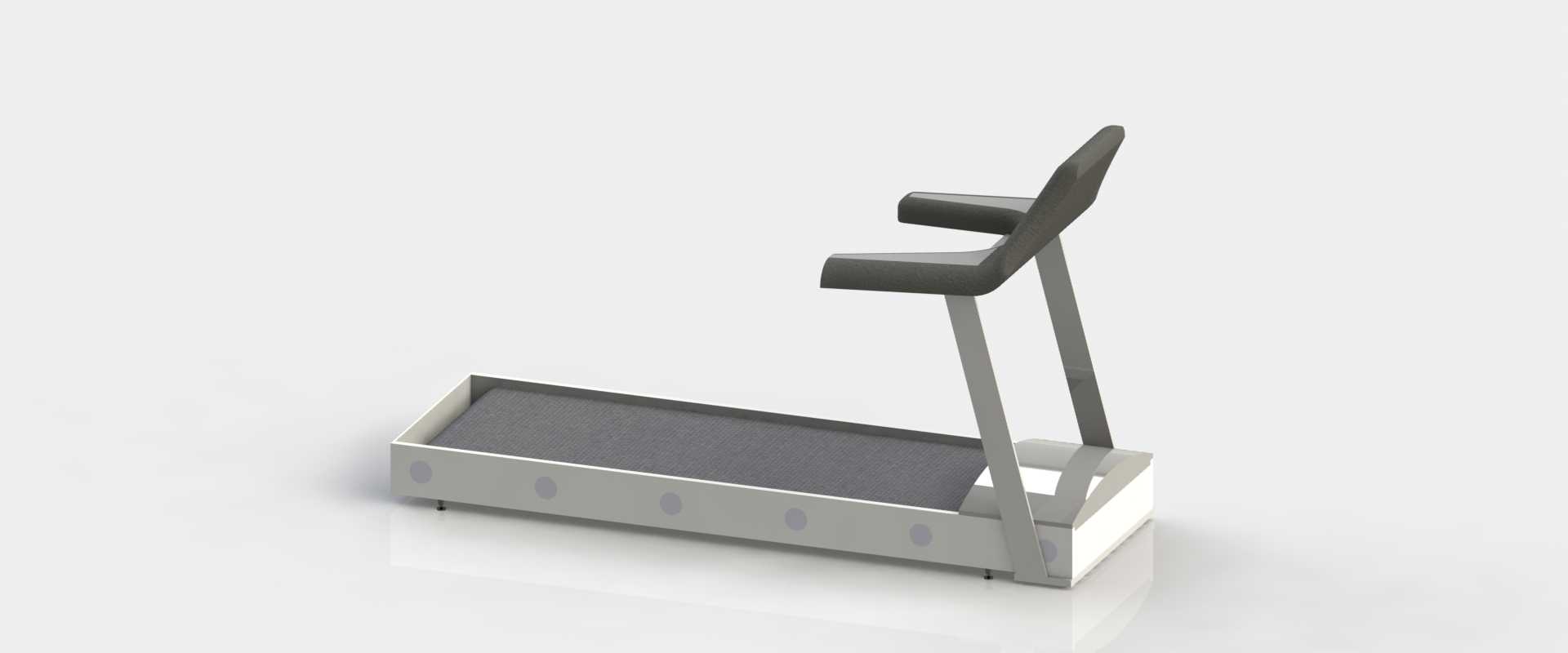

　　外观设计上采用简约的直线条搭配小弧度圆角过渡，所有外露的结构边缘都做了圆角钝化处理，避免家中老人、孩童磕碰受伤，整体配色以白、灰两色为主，能够适配多数家庭的装修风格，不会因为设备外观过于突兀破坏空间整体视觉效果。侧边的装饰条区域预留了品牌标识、功能提示贴的安装位置，跑台两侧的脚踏区域采用防滑纹理设计，使用者上下跑台、运动间隙站立休息时能够提供足够的摩擦力，避免滑倒。

　　从结构装配逻辑来看，整机采用模块化设计思路，分为机架焊接总成、跑台辊筒总成、扶手立柱总成、操控面板安装总成、护罩装饰件五个大的模块，各模块之间采用螺栓连接的方式固定，既能够保证生产装配环节的效率，也方便后续使用过程中的维护保养，比如跑带张紧度调整、电机润滑、易损件更换等操作，都可以通过拆卸对应位置的护罩完成，无需对整机进行大范围拆解。传动结构采用多楔带搭配后置从动辊的设计，传动效率高、运行噪音低，张紧结构设置在跑台后端的两侧护板内，调整时仅需用扳手转动两侧的调节螺栓即可完成跑带张紧度和对中度的调整，操作门槛低，普通用户参照说明即可完成日常维护，无需专业维修人员上门。

　　针对家庭使用中可能出现的误操作场景，设计中也做了对应的结构考量，比如安全锁的安装位设置在操控面板下方的醒目位置，使用时将安全锁夹在使用者衣物上，一旦出现失足摔倒的情况，安全锁被扯出后设备会立即停止运行，避免二次伤害；跑带两侧的边缘与护罩之间预留了足够的安全间隙，不会出现运动过程中鞋带、裤脚被卷入缝隙的问题；所有电气线路都布置在机架内部的走线槽内，外部无裸露电线，既避免了线路被磕碰损坏的风险，也消除了家用场景下的用电安全隐患。
