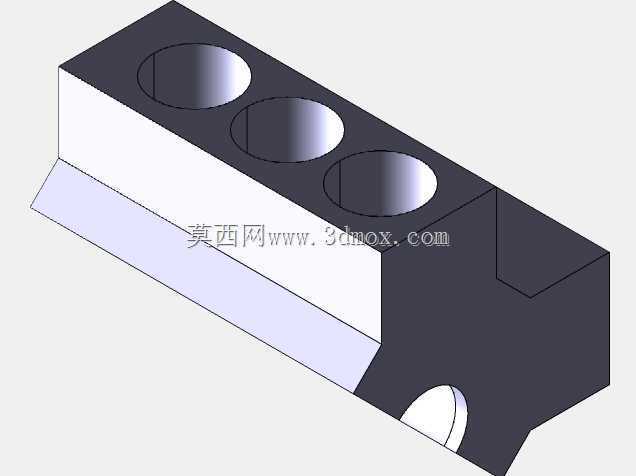

带三气缸槽结构的发动机缸体

　　在往复式内燃机的整体架构中，缸体是承载全部动力输出逻辑的核心基体部件，这款带三气缸槽的缸体结构，主要适配小排量直列三缸动力单元，常见于经济型乘用车、小型农用机械、便携发电机组这类对动力总成紧凑度有较高要求的应用场景。从实际装机的功能逻辑来看，缸体首先要为活塞往复运动提供精确的导向基准，三个同轴度要求极高的圆柱形气缸槽，是活塞组件完成进气、压缩、做功、排气四冲程循环的运动边界，缸体本身的结构刚性直接决定了动力单元运行时的振动幅度与密封可靠性。

　　设计这款缸体结构时，首先要平衡的是轻量化与结构强度的矛盾：主体承力区域采用加厚的实体结构，用来承受燃烧室爆燃产生的周期性冲击载荷，非承力的侧边区域做了斜切式的减材处理，在不降低整体刚性的前提下尽可能压缩整机重量，同时给外围的机油管路、冷却水道预留出安装排布的空间。三个气缸槽采用等间距排布，相邻缸孔之间的壁厚经过反复校核，既要保证缸筒在高温高压工况下不会出现形变超限，也要给冷却水道留出足够的流通截面，避免运行过程中出现局部过热导致的拉缸故障。

　　从安装边界的维度考量，这款缸体的底部结合面做了精加工平面处理，用来和曲轴箱组件实现精准定位配合，结合面的平面度公差需要控制在0.05mm以内，才能保证密封垫压紧后不会出现机油、冷却液渗漏的问题。缸体侧面预留的凸台结构，是用来安装机油泵、正时链条罩、进排气歧管固定支架的接口，每个安装凸台的螺栓孔位置度都有严格的公差要求，避免外围附件装配时出现干涉。缸体端部的斜向开孔结构，是机油道的工艺孔，后续装机时会用堵头密封，用来构建整个缸体的润滑油路循环，保证曲轴、连杆、活塞销这些高速运动部件能得到持续的润滑冷却。

　　在实际的结构建模过程中，气缸槽的内壁粗糙度、圆柱度公差是整个零件的设计核心，缸孔的加工精度直接影响活塞环的密封效果，如果圆柱度超差，会导致燃烧室漏气、机油消耗量异常升高的问题。缸体的壁厚过渡区域都做了圆角处理，避免应力集中导致的缸体开裂，尤其是在燃烧室周围的高温区域，圆角半径的取值需要结合热应力仿真结果反复调整，抵消冷热交变工况下产生的结构形变。和传统的四缸缸体相比，这款三缸结构的缸体整体长度更短，能够有效缩小动力总成的横向占用空间，给前置前驱车型的乘员舱留出更多布局余量，同时更少的缸数也能降低整机的摩擦损耗，提升燃油经济性。

　　建模过程中需要特别注意各个安装孔的深度与螺纹规格匹配，不同位置的螺栓因为受力大小不同，对应的螺纹旋合深度也有差异，承力较大的主轴承盖安装位置，螺纹深度要达到螺栓直径的两倍以上，保证大载荷下不会出现螺纹滑牙的失效问题。缸体内部的冷却水道采用环绕式布局，每个气缸槽周围都有独立的冷却水流道，能够保证三个缸体的工作温度保持一致，避免因为温差过大导致的热形变不均，影响活塞的正常运动轨迹。
