CA6140车床配套钣金防护接屑结构

　　在普通卧式车床的日常加工作业场景里，切削液裹挟金属切屑的飞溅、散落一直是影响工位整洁、干扰操作视线甚至带来安全隐患的常见问题，这套配套CA6140车床设计的钣金防护接屑结构，正是针对车床床头箱侧下方的作业盲区做的定向防护优化。从实际使用场景来看，CA6140作为通用型卧式车床，承担着轴类、盘类零件的车削外圆、内孔、端面、螺纹等多工序加工，加工过程中刀具与工件接触位置产生的切屑，有相当一部分会顺着床身侧面的间隙掉落到床头箱下方的走线区域、床身拼接缝隙里，长期堆积会堵塞切削液回流通道，还可能刮蹭外露的管线，这套结构刚好覆盖了该区域的防护缺口。

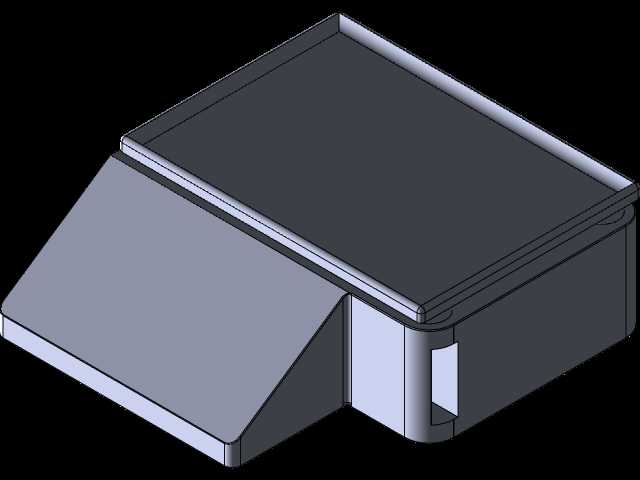

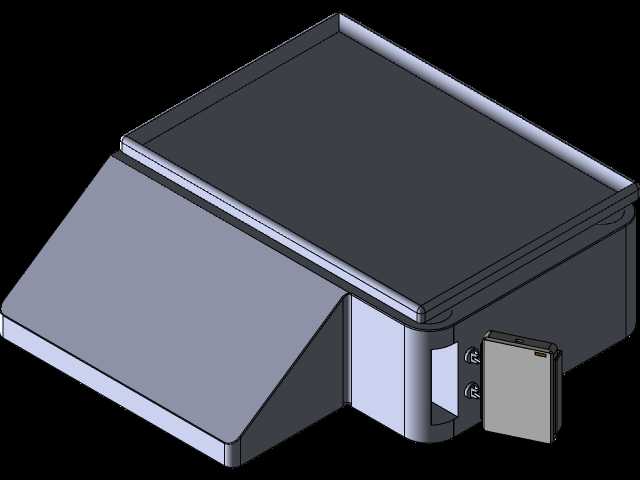

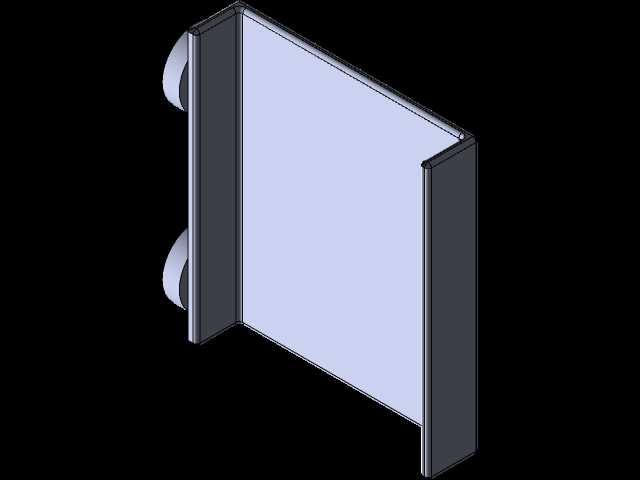

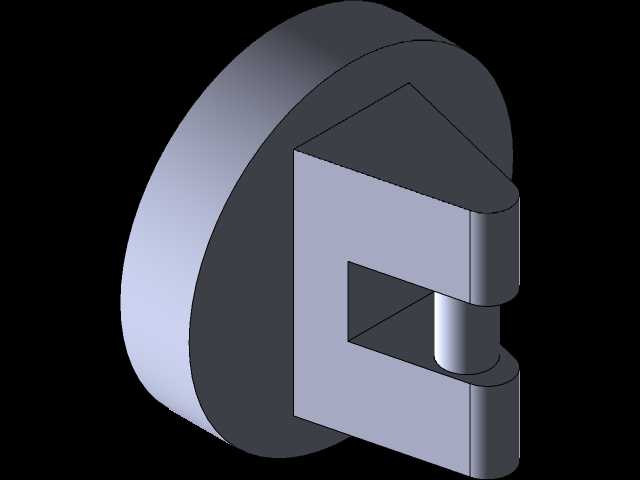

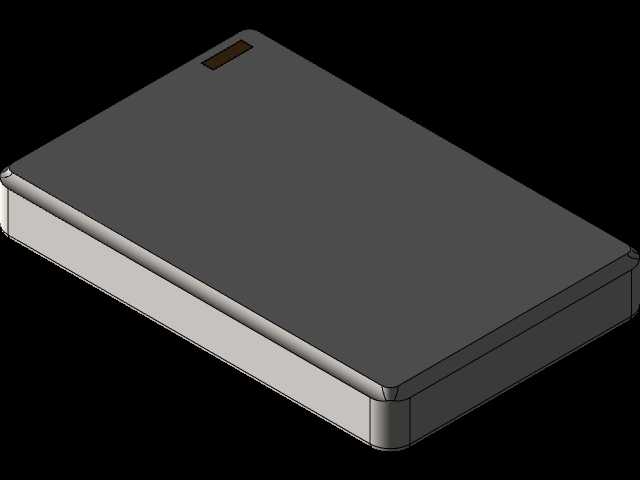

　　从功能特性上看，该结构分为倾斜导屑面与顶部封挡两个核心功能区，倾斜导屑面采用大角度斜置设计，角度设置参考了钢质切屑的自然休止角，保证落在面上的切屑能在重力作用下自然滑落到预设的排屑槽位置，不会在板面堆积；顶部的封挡盖板刚好贴合床身侧方的安装面边缘，封堵切屑向上飞溅进入床身背部空腔的路径，侧面预留的两个快装接口，是为了匹配车床原有冷却管线的走线位置，不需要额外改动原有设备的管路布局就能完成装配，侧边附带的小型可拆卸盒体，是专门用来收集细碎切屑和滴落的残留切削液，日常清理时只需单独取下该盒体倾倒即可，不需要拆卸整个防护结构，大幅降低日常维护的工作量。

　　设计思路上全程围绕CA6140车床的原有安装边界做适配，没有改动车床本身的任何主体结构，所有安装固定点都借用了床身原有预留的螺栓孔位，不需要在床身上重新打孔攻丝，避免了对机床主体精度的影响。外形尺寸方面，整体结构的宽度完全匹配CA6140床头箱的侧方安装宽度，不会超出床身的整体外轮廓，避免在操作人员上下工件、更换卡盘爪的时候形成磕碰干涉；倾斜导屑面的最低处高度高于床身底部的排屑槽上沿，保证导屑路径顺畅无遮挡，顶部盖板的边缘做了卷边处理，既提升了钣金件的结构刚度，避免薄钣金在长期受切屑撞击、人员偶尔踩踏（设备检修时的临时踩踏）产生变形，也能消除锐边带来的割手风险。安装边界上，结构与床身贴合的面都加装了薄橡胶密封条，一方面可以缓冲机床运行时的振动，避免钣金件与床身硬接触产生共振异响，另一方面也能阻挡细碎的切屑粉末从贴合缝隙钻入结构内部。

　　从结构细节来看，整个钣金件采用折弯一体成型工艺，拼接位置采用段焊后打磨平整的处理方式，没有突出的焊瘤和缝隙，避免切屑卡滞在拼接位置；板面没有做多余的镂空设计，保证防护的密封性，表面做了喷塑处理，耐切削液腐蚀，也不容易沾附切屑，日常用压缩空气吹扫就能完成表面清洁。在实际装配验证中，该结构安装后不会影响车床原有手柄、手轮的操作行程，也不会遮挡床头箱上的油标、转速标牌等观察部件，操作人员站在常规操作位置时，腿部不会与倾斜导屑面产生干涉，完全符合人机操作的空间要求。针对CA6140车床常见的加工工况，该结构的钣金厚度选型也做了匹配，导屑面采用稍厚的板材应对切屑的持续撞击，顶部盖板采用适中厚度的板材兼顾刚度和减重需求，整体重量控制在单人即可完成拆装的范围内，不需要借助起重设备就能完成安装和后期的维护拆卸。
