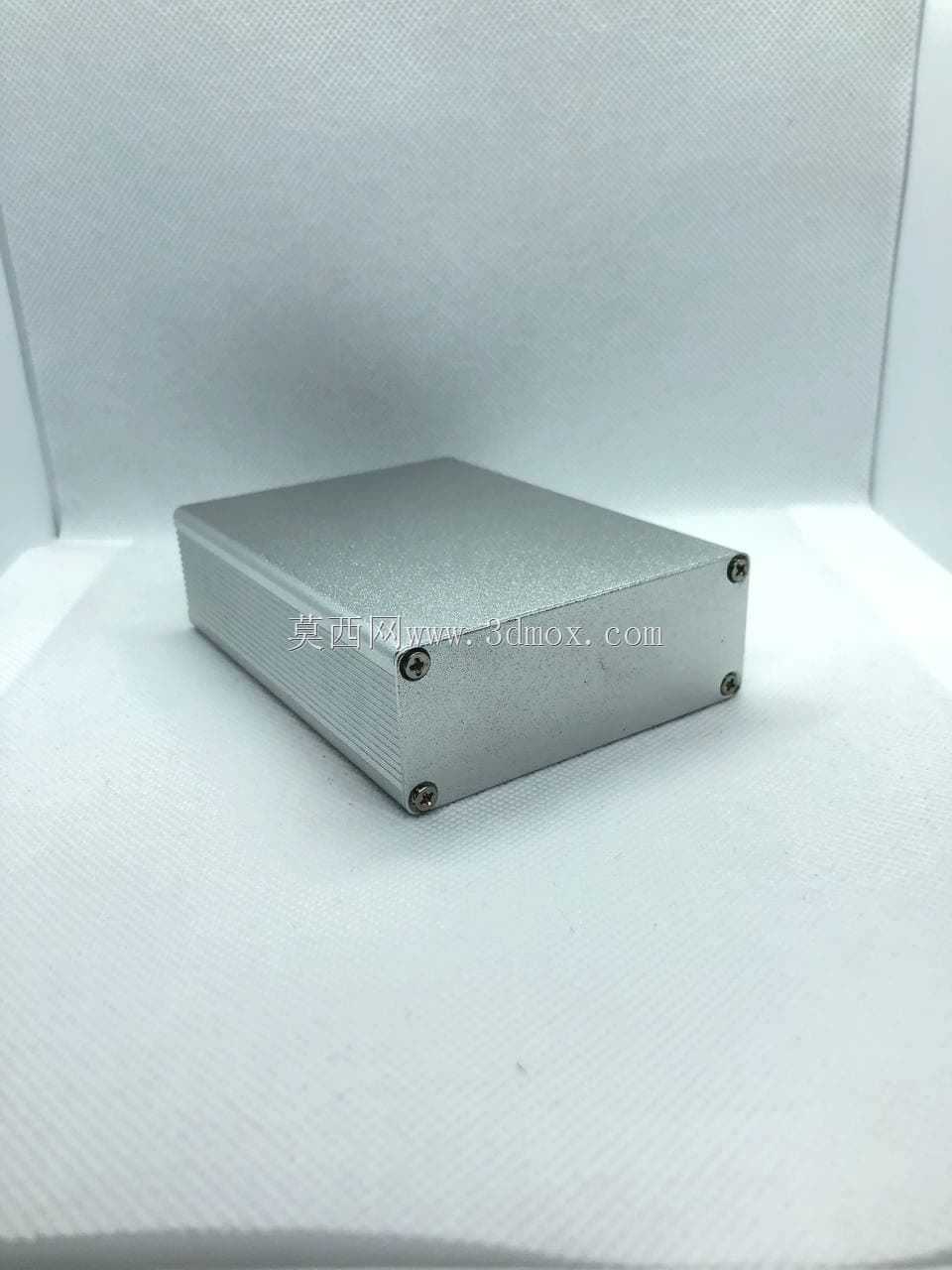

100x74x29规格分体式铝合金仪表防护壳体

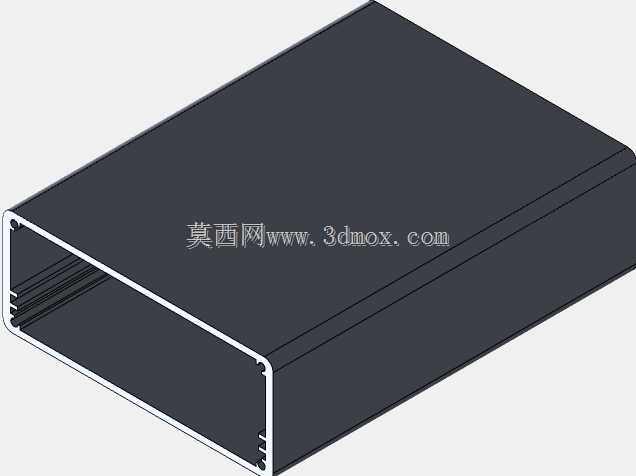

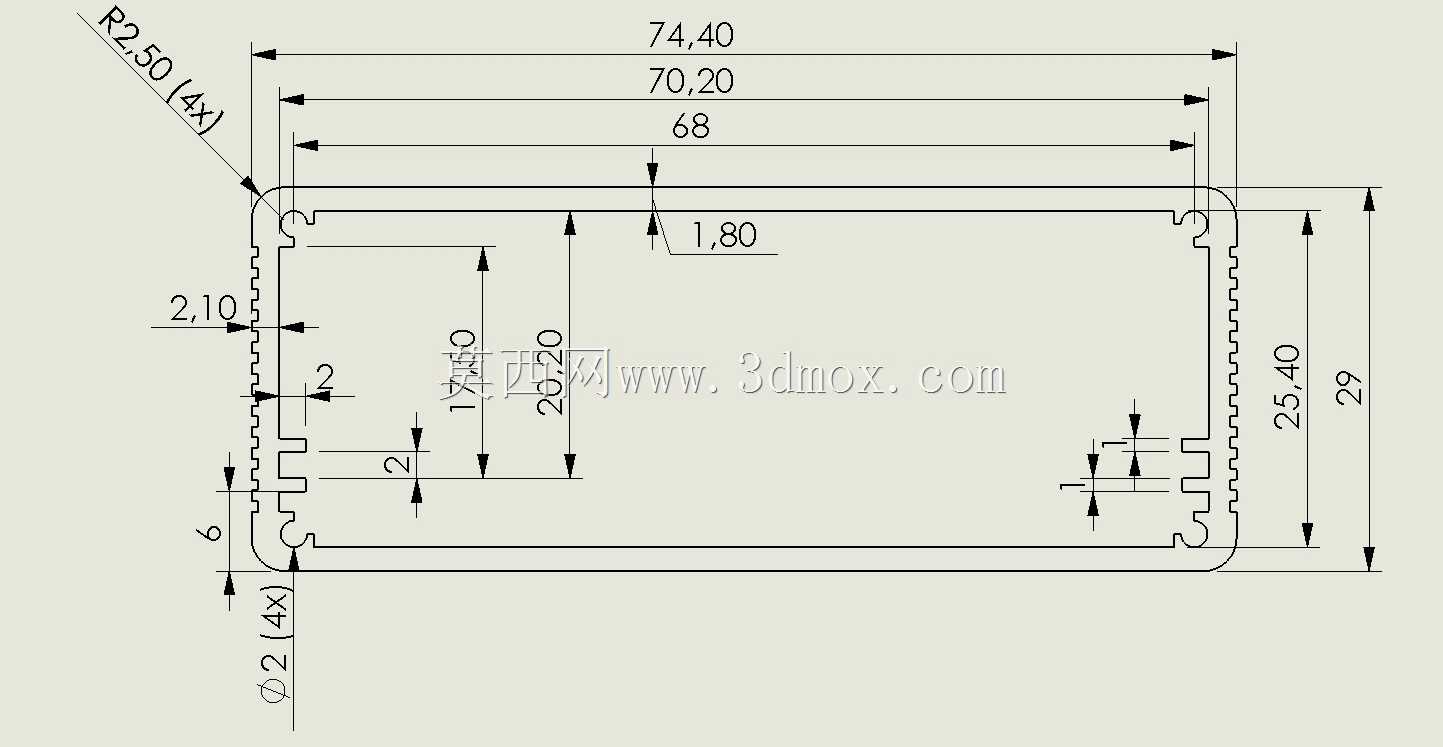

　　这款铝合金壳体是小型电子、通讯类设备集成安装的常用承载结构，日常在工业传感模块、小型信号转换装置、嵌入式控制板卡的装机场景中应用十分广泛，能够为内部精密电路提供可靠的物理防护与电磁屏蔽能力。从结构设计来看，壳体采用分体式型材拼接思路，主体为拉伸铝型材一体成型的U型主体，搭配两侧端板完成封闭，这种结构不需要复杂的模具投入，型材主体的挤出工艺一致性好，批量生产时尺寸稳定性强，同时铝材质本身的导热性能优异，能够将内部电路板工作产生的热量通过壳体快速向外散出，避免密闭空间内热量堆积影响元器件工作寿命。壳体的外形尺寸严格控制在100mm×74mm×29mm的边界范围内，长宽高的尺寸配比适配绝大多数标准小型PCB板的安装规格，

　　内部预留的安装槽位可以直接卡装对应尺寸的电路板，不需要额外设计复杂的固定支架，端板位置预留的开孔余量可以根据实际使用需求加工电源接口、信号接口、调试端口的过孔，适配不同功能的模块装机需求。在安装适配性上，壳体的边角做了小圆弧过渡处理，既避免锐边在装配过程中划伤操作人员，也能减少装机后与周边设备的干涉风险，型材侧壁的厚度经过核算，在保证整体结构强度的前提下尽可能控制整体重量，适合嵌入式安装、桌面式放置、导轨挂载等多种安装场景。壳体的拼接缝隙控制在合理公差范围内，配合端面的密封垫安装槽（可根据防护等级需求选配），能够满足常规室内工业场景的防尘要求，铝合金表面的氧化处理层既提升了壳体的耐锈蚀能力，

　　也能避免长期使用过程中表面氧化掉屑影响内部电路安全。对于结构设计人员来说，这类标准尺寸的铝壳可以大幅缩短小型设备的外壳开发周期，不需要从零开始设计外壳结构，只需要根据自身电路的接口需求对端板进行二次加工即可完成整机的结构适配，有效降低小批量设备的开发成本，同时成熟的型材结构经过了大量实际场景的验证，结构可靠性有充足的实际使用数据支撑，能够避免自主开模设计可能出现的强度、装配公差等问题。在实际选型过程中，需要提前核对内部电路板的最大外形尺寸与接口位置，确保板上的最高元器件不会与壳体内壁产生干涉，同时根据设备的发热功率核算壳体的散热面积是否满足温升要求，对于有更高电磁屏蔽需求的场景，还可以在壳体拼接位置增加导电衬垫，进一步提升屏蔽效能，避免内部信号干扰外部设备或者外部电磁噪声影响内部电路的正常工作。
