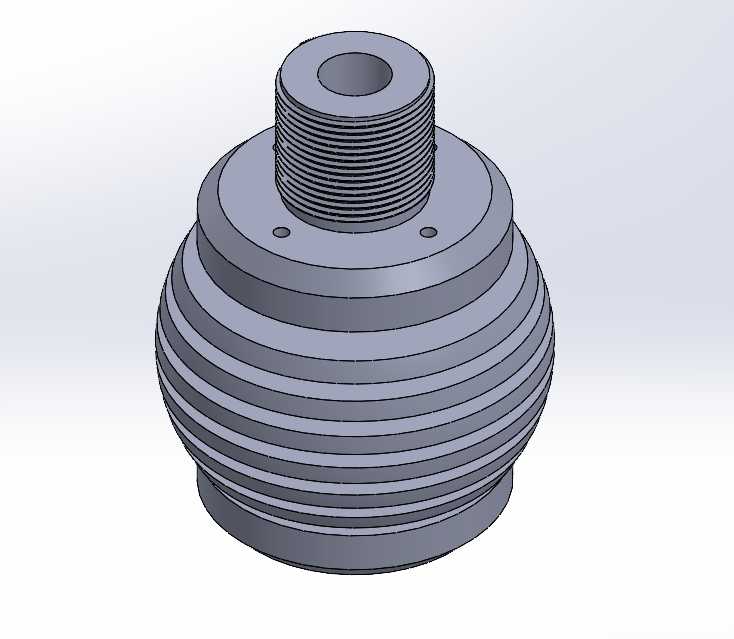

在普通卧式车床的进给系统与冷却管路衔接、主轴箱辅助油路转接场景中,这类带外螺纹的球形结构零件承担着管路角度自适应调整、介质输送转接的核心作用,区别于常规直角接头或直通接头,球形结构的存在允许连接端在一定锥角范围内偏转,抵消车床运行过程中床身振动带来的管路拉扯应力,避免硬连接状态下管路焊缝或螺纹副出现疲劳开裂。从结构设计逻辑来看,零件上部的外螺纹段采用标准公制细牙螺纹,牙型角60度,螺距选取适配车床常用低压油路、切削液管路的连接规格,螺纹收尾处设计有退刀槽结构,退刀槽宽度满足普通车床螺纹加工的退刀行程要求,同时槽底圆角做了R0.5的圆滑处理,减少应力集中点。球形主体部分外表面设计有多道环形凹槽,这些凹槽并非装饰结构,
一方面是在零件装配时提供管钳夹持的受力位,避免装夹过程中夹伤螺纹配合面,另一方面环形凹槽可以留存少量润滑脂,在零件做角度偏转调整时降低接触面的摩擦阻力,同时也能容纳管路输送介质中携带的微小金属杂质,避免杂质卡滞在球形配合面导致调整卡涩。零件下部的圆柱定位段与球形主体采用同轴设计,定位段外径与车床床身、溜板箱上的安装孔采用H7/h6间隙配合,装配时定位段插入安装孔后,可通过上部螺纹段的锁紧螺母实现轴向固定,球形部分露出安装端面,外接管路通过螺纹与上部接口连接后,可依托球形面的转动余量调整管路走向,避开床身上的导轨、丝杠等运动部件,防止管路与运动构件发生刮蹭磨损。从安装边界尺寸来看,
上部螺纹段的有效旋合长度满足管路连接的最小啮合牙数要求,避免螺纹连接受液压脉冲力出现脱扣,球形主体的最大外径控制在安装孔直径的1.8倍左右,既保证足够的偏转角度调整范围,又不会因为球形体积过大干涉周边的手柄、手轮操作空间,下部定位段的长度根据安装板的厚度设计,预留出锁紧螺母的安装空间,同时定位段端面做了1×45度的倒角,方便装配时快速导入安装孔。在实际加工过程中,这类零件的球形面需要在CA6140车床上通过双手控制法或者成型车刀加工,保证球面的圆度误差控制在0.02mm以内,否则会出现配合间隙过大导致的介质渗漏问题,外螺纹加工后需要用通止规检验,确保螺纹配合的互换性,环形凹槽的槽口边缘做了倒钝处理,避免装配时划伤操作人员的手部,
也防止尖锐棱边割破外接的橡胶管路。这类零件在车床的日常维护中属于易损替换件,当长期使用后球形配合面出现磨损划痕、螺纹段出现牙型损伤时,就需要及时更换,否则会出现切削液渗漏、油路压力不足的问题,进而影响车床的加工精度和刀具冷却效果。设计过程中还需要考虑零件的材质适配,常规工况下采用45号钢调质处理即可满足强度和耐磨性要求,如果是输送腐蚀性切削液的场景,则需要更换为不锈钢材质,表面做钝化处理提升抗腐蚀能力,零件的内部通孔直径根据管路的通流需求设计,通流截面的面积满足车床冷却系统最大流量要求,避免通径过小导致切削液供应不足,影响刀具散热。
- 全部评论(0)
- 模板大小: 1.25 MB
- 售价:5金币
- 下载次数: 1
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS
- 软件分类: 机床
