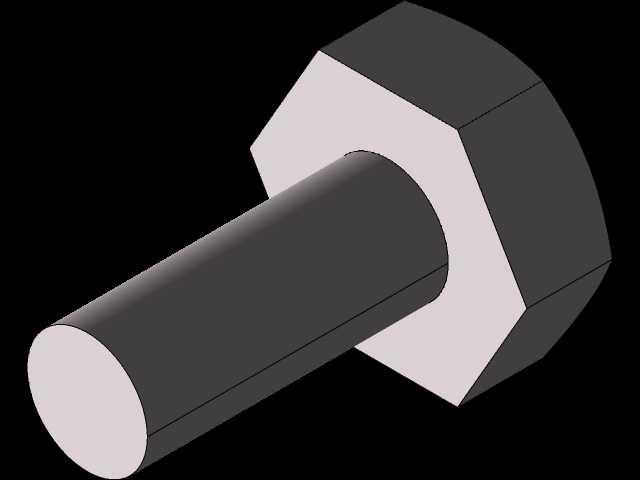

外六角圆柱杆紧固件三维结构设计

　　在各类机械装配场景中，这类外六角结构的紧固件是应用覆盖度极广的基础连接件，从普通农用机械的机架拼接、护板固定，到普通机加工设备的附件锁紧、工装定位，都能见到这类结构的身影。不同于全螺纹的标准螺栓，这款结构的杆部采用了等直径光杆设计，在实际装配场景中，光杆段可以直接穿入预制的铰制孔内，依靠杆身与孔壁的紧密配合承担横向剪切载荷，避免螺纹段受剪出现牙型变形、连接失效的问题，尤其适合存在交变横向载荷的连接位置，比如农业机具的行走部件连接、机床外围防护的承重挂点固定，这类位置如果使用全螺纹螺栓穿入光孔，螺纹牙与孔壁的接触面积小，长期受振很容易出现孔壁磨损失圆、螺栓松动的故障。

　　从结构设计逻辑来看，头部采用正六角形的外形，完全匹配标准开口扳手、套筒扳手的咬合尺寸，六个受力面均匀分布，拧紧过程中扳手与头部的接触面足够大，不会因为应力集中造成头部棱角崩损，即使在装配空间受限、扳手只能小角度回转的场景下，也能通过每次60度的转角逐步完成锁紧操作，不需要预留过大的操作空间。头部与杆部的衔接位置做了微小的圆角过渡，这个细节是为了避免直角衔接处的应力集中，在螺栓受拉或者受弯的时候，不会因为应力突变在头杆结合位置出现断裂，很多现场装配的失效案例里，头杆直角过渡的螺栓在反复冲击载荷下，很容易在根部萌生裂纹，最终引发连接失效，这个圆角的尺寸控制也有讲究，过大的圆角会导致螺栓头部无法完全贴合被连接件表面，造成锁紧后存在间隙，容易出现松动，过小的圆角又起不到应力释放的作用，建模过程中需要结合杆部直径匹配对应的圆角半径，保证贴合面的有效接触面积同时兼顾结构强度。

　　光杆段的尺寸公差设计需要结合实际安装场景调整，如果是用于定位的铰制孔用连接，光杆段的外径一般采用m6级的过渡配合，装配时需要借助铜棒敲击或者压力机压入，保证连接后两个被连接件不会出现相对错位；如果是普通的受拉连接，光杆段可以采用h9级的间隙配合，方便现场快速穿装，提升装配效率。杆部的末端如果后续要加工螺纹，需要在末端设计合适的倒角，既方便螺纹加工时的入刀导向，也能在装配时顺利穿入螺母，不会刮伤螺母的内螺纹牙型。安装边界方面，这类紧固件的头部外接圆直径、头部高度都需要和对应的扳手空间匹配，在做整机装配的三维布局时，需要在六角头部周围预留至少1.5倍螺栓公称直径的操作空间，保证扳手可以顺利套入头部完成拧紧动作，同时被连接件的沉孔或者通孔直径需要比光杆段大0.2到0.5毫米，既方便穿装，也不会因为间隙过大造成连接错位。

　　在农业用机械设备的应用场景里，这类紧固件的使用量非常大，比如旋耕机的刀片固定、播种机的机架拼接、收割机的护板安装，都需要大量这类紧固件完成连接，因为农机的作业环境多是露天泥水环境，振动幅度大，对紧固件的防松性能、抗剪切性能要求更高，光杆段的设计可以更好地抵抗田间作业带来的横向冲击载荷，六角头部的结构也方便田间作业时用普通扳手完成拆装维护，不需要特殊的专用工具。建模过程中，需要重点保证六角头部的对边尺寸、对角尺寸的精度，这两个尺寸直接决定了扳手能不能正常适配，如果对边尺寸做大了，标准扳手无法套入，做小了又会出现扳手打滑、磨圆头部棱角的问题；杆部的圆柱度也要控制在合理范围内，否则穿入铰制孔的时候会出现卡滞，无法装配到位。另外，头部下端的支撑面需要保证与杆部轴线的垂直度，否则锁紧之后螺栓会出现偏斜，导致被连接件受力不均，长期使用下容易出现连接松动或者被连接件局部压溃的问题。
