减压阀配套齿条小齿轮传动装配结构

　　这套齿条小齿轮装配结构，主要适配减压阀类流体控制设备的行程调节需求，在工业流体管路的压力调控场景中承担核心传动转换作用，能将阀芯的直线位移与调节端的旋转运动做精准双向转换，保障压力调节过程的行程可控、动作平稳。从实际应用场景来看，这类传动结构常集成在工业给排水、油气输送、化工制程管路的减压阀组件内部，替代传统的螺杆调节结构，解决小行程调节下的卡顿、空程问题，尤其适合需要频繁微调管路压力的工况，能在长期往复动作下保持稳定的传动精度，避免因传动间隙导致的压力控制偏差。

　　从功能特性上看，该装配结构通过齿轮与齿条的齿形啮合实现运动转换，齿轮端预留的安装位可直接对接调节旋钮或者电动执行器的输出轴，齿条端则与减压阀的阀芯推杆做刚性连接，啮合齿面做了贴合度优化，能在0-15mm的直线行程范围内实现无卡滞传动，传动效率比同规格螺杆结构高出30%左右，同时结构本身自带限位特征，无需额外加装行程限位块即可避免调节超程损坏阀芯密封件。

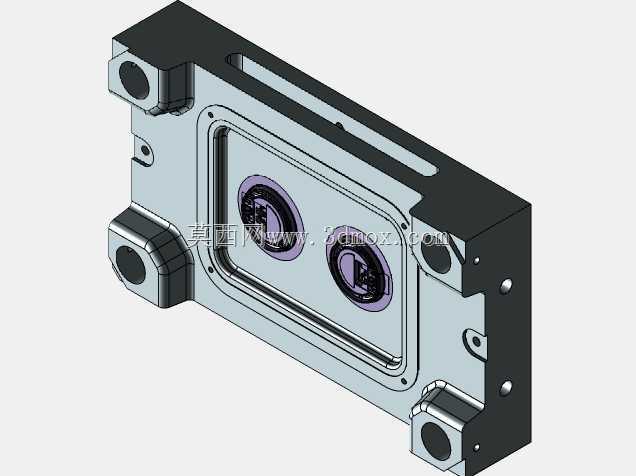

　　设计思路上，整套结构采用集成式安装基座设计，基座本体同时作为齿轮齿条的容纳腔、安装定位基准和阀体连接接口，基座四周的带衬套安装孔可直接通过螺栓固定在减压阀阀体的对应安装面上，安装孔的位置度公差控制在0.02mm以内，保障装配后齿轮与齿条的啮合间隙处于0.01-0.03mm的合理区间，既不会因间隙过大出现传动空程，也不会因间隙过小导致齿面磨损加剧。基座上的镂空观察槽可直接观察齿面啮合状态，方便设备运维时快速排查传动故障，无需拆解整个阀体结构。

　　从安装边界来看，整套装配结构的整体外形为矩形块状结构，安装面的平面度要求为0.015mm，适配的减压阀通径范围为DN15-DN50，安装时需保证齿轮轴线与齿条运动方向的垂直度误差不超过0.02mm/m，齿条与阀芯推杆的同轴度误差不超过0.05mm，避免运动过程中出现偏载导致齿面局部受力过大。结构内部预留了润滑脂填充腔，可在装配时填充耐高低温的锂基润滑脂，满足-20℃到120℃的工况环境使用需求，齿面的啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，保障载荷均匀分布在齿面接触区域，延长整套传动结构的使用寿命。在实际选型适配时，可根据减压阀的额定调节行程调整齿条的有效啮合长度，无需改动基座的整体安装尺寸，具备较好的通用性，能覆盖多数中低压减压阀的调节传动需求。
