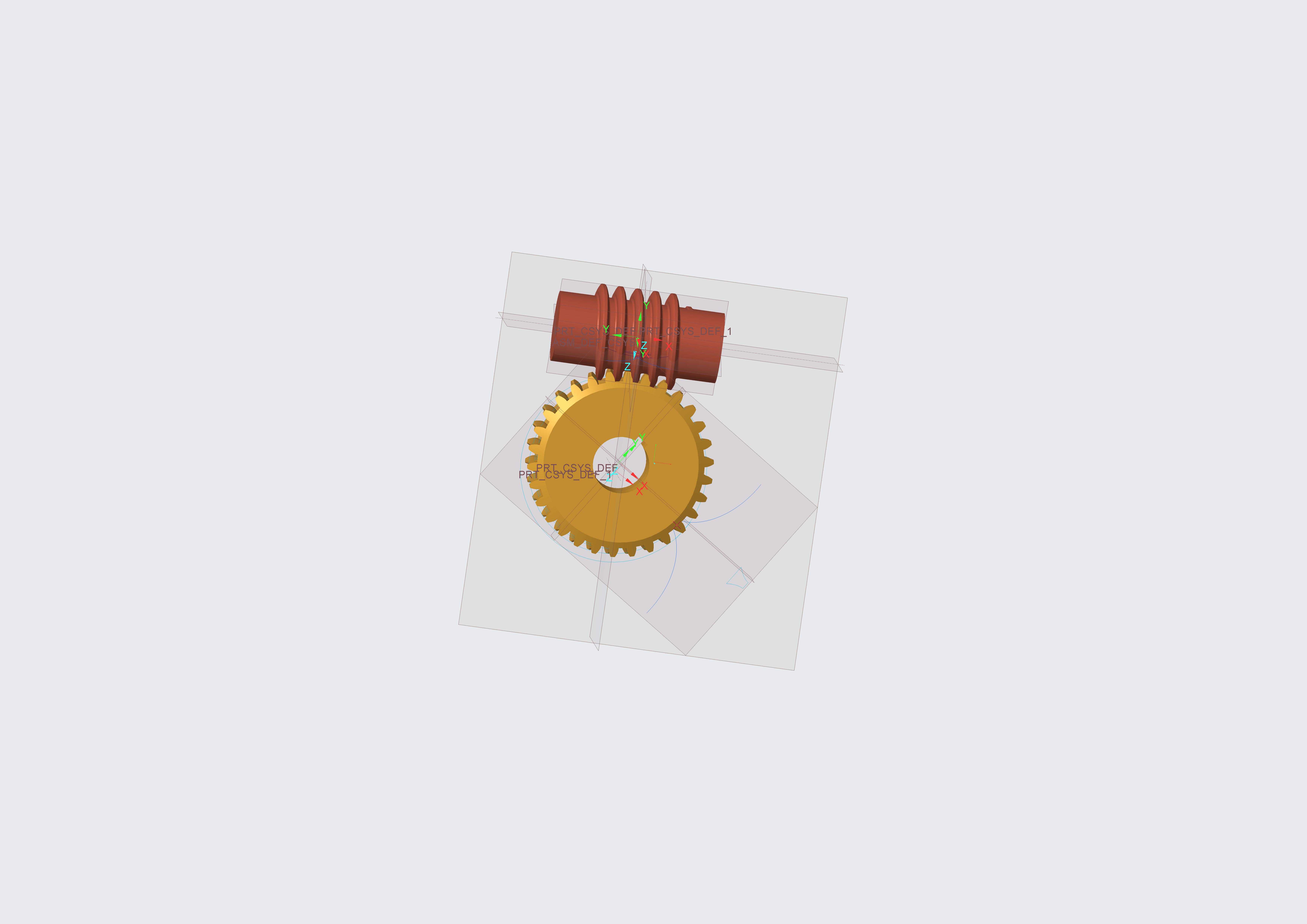

CA6140车床配套蜗轮蜗杆传动总成

　　在普通卧式车床的进给传动链中，蜗轮蜗杆副是实现大减速比、低转速大扭矩输出的核心传动部件，这套适配CA6140车床的蜗轮总成，直接服务于车床溜板箱的进给动力传递环节，承担着将光杆输入的旋转运动转化为刀架纵向、横向精准进给的传动职能，在车床车削螺纹、端面、外圆的各类加工工况中，都需要这套传动副保持稳定的啮合精度，避免进给爬行、传动间隙过大导致的加工表面振纹、螺距误差超差等问题。从实际装配场景来看，这套蜗轮总成的安装边界完全匹配CA6140溜板箱的内腔安装位，蜗轮的齿顶圆、安装孔位与原有溜板箱内的传动轴、轴承位完全适配，不需要额外修改箱体结构即可完成替换装配，蜗杆的轴伸端尺寸、键槽规格也与光杆输出端的连接结构匹配，

　　装配时仅需调整蜗杆副的啮合侧隙，即可达到原厂设计的传动精度要求。从功能特性上看，这套蜗轮副采用阿基米德蜗杆设计，蜗杆头数适配CA6140的进给速比要求，蜗轮采用锡青铜材质齿圈搭配铸铁轮毂的结构，既保证了齿面的耐磨性能，又控制了整体制造成本，啮合过程中蜗杆的齿面与蜗轮齿面呈线接触状态，传动平稳性远优于交错轴斜齿轮传动，同时反向自锁特性可以避免进给传动链受切削力反向冲击时出现的溜板窜动问题，在车削大余量工件、断续切削的工况下，能有效保护进给系统的其他传动零件不受冲击载荷损坏。从设计思路层面，建模过程中严格遵循机械设计手册中蜗轮蜗杆传动的参数匹配要求，首先根据CA6140车床的进给速比要求确定蜗杆头数、蜗轮齿数，再按照中心距要求匹配模数、

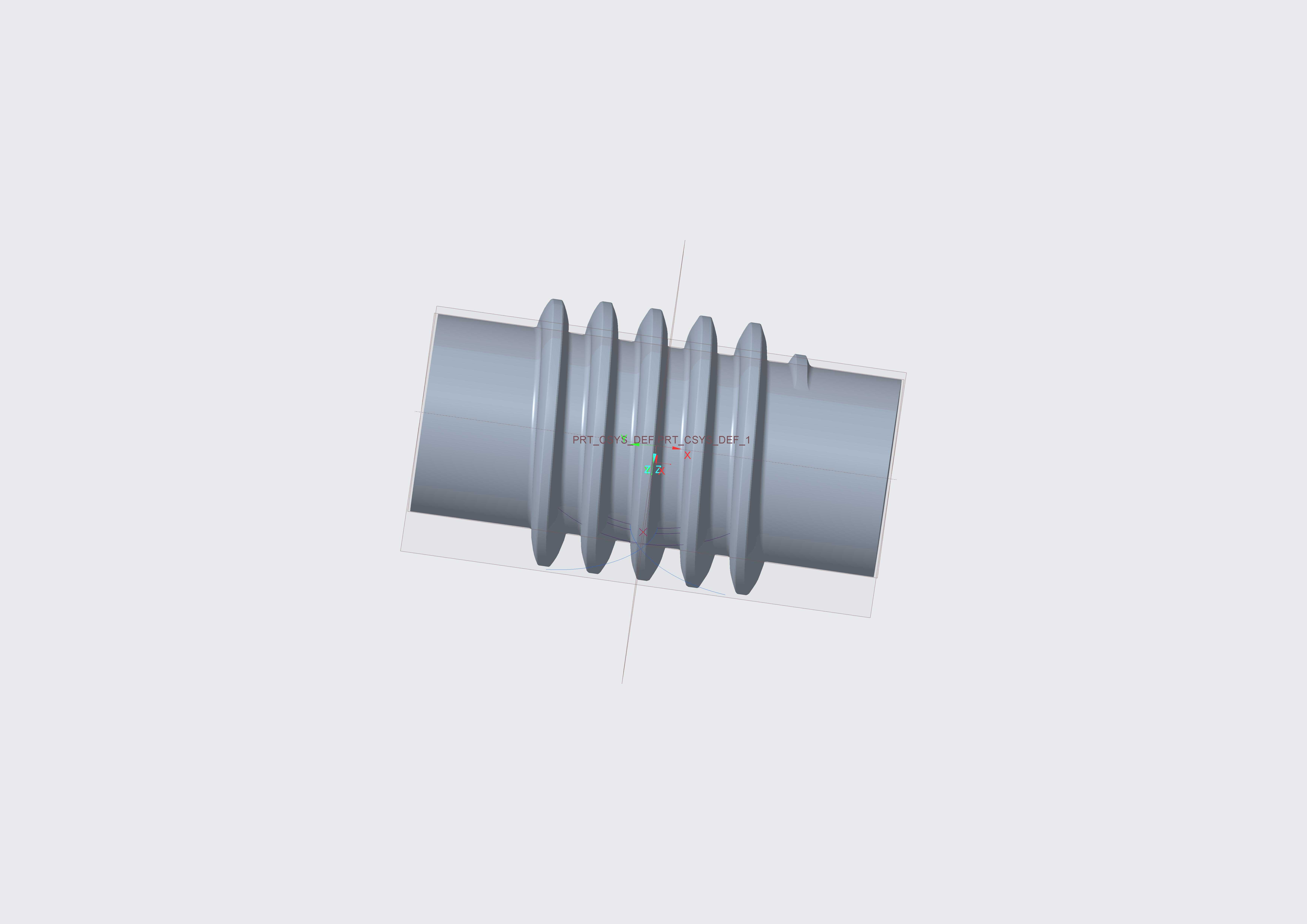

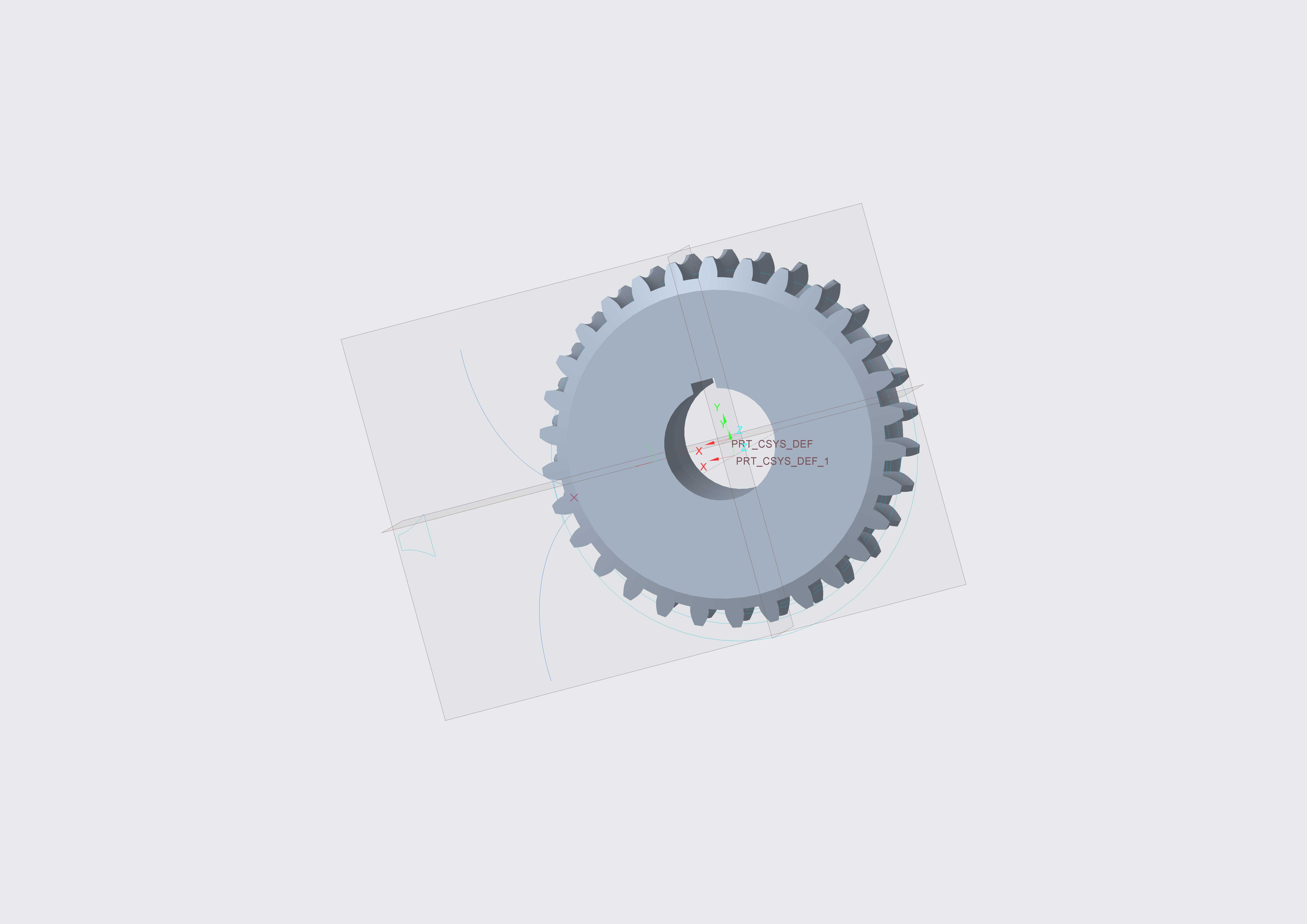

　　齿形角参数，建模时对蜗轮的齿面进行了精确的渐开线齿形拟合，保证齿面啮合时的接触斑点位置符合装配要求，同时对蜗轮轮毂的键槽、安装止口、减重孔结构都做了1:1的还原，蜗杆部分的轴肩、退刀槽、轴承安装位的尺寸公差也按照实际装配要求做了对应设计，避免装配时出现干涉问题。在实际机床维修场景中，这套总成模型可以直接用于测绘替换件的尺寸核对，维修人员不需要对原有磨损的蜗轮蜗杆进行反复测绘，直接参照模型的尺寸参数即可完成备件加工，能大幅缩短车床的维修停机时间；在机床设计教学场景中，这套模型可以直观展示蜗轮蜗杆副的啮合状态、装配关系，帮助初学者理解交错轴传动的工作原理，掌握进给传动链的速比匹配逻辑。需要注意的是，

　　这类蜗轮副在实际使用中需要保持齿面的润滑状态，装配时要在啮合面涂抹锂基润滑脂，避免干摩擦导致的齿面快速磨损，同时侧隙调整要控制在合理范围内，侧隙过大会导致进给反向死区过大，影响螺纹加工的精度，侧隙过小则会导致传动阻力增大，温升过高，加速齿面磨损。从外形尺寸来看，蜗轮的外径尺寸适配溜板箱内腔的回转空间，不会与箱体内的其他传动轴、操纵机构发生运动干涉，蜗杆的支撑跨距也与箱体上的轴承安装孔位完全对应，两端的轴承可以直接采用原厂配套的深沟球轴承，不需要额外定制非标轴承，降低了备件的采购成本。建模过程中对齿面的过渡圆角、轮毂的铸造圆角都做了还原，符合实际零件的加工工艺要求，不会出现建模特征与实际加工工艺冲突的问题，结构设计人员可以直接在这个模型的基础上进行进给系统的改进设计，比如调整速比适配数控化改造后的进给伺服电机参数，或者修改安装结构适配不同型号的车床溜板箱。
