内六角滚花圆柱头紧固件结构设计

　　日常做设备装配、工装夹具设计的时候，这类内六角滚花圆柱头紧固件的使用频率非常高，很多需要频繁拆装、又要保证拧紧力矩的连接点位，都会优先选用这类结构。从实际应用场景来看，小到精密仪器的面板固定、小型气动元件的组件连接，大到液压阀组的阀块安装、自动化设备的模组拼接，都能见到这类紧固件的身影，尤其是在操作空间受限、无法使用外六角扳手的沉孔安装位，内六角的驱动形式能让拧紧工具完全沉入头部，不会出现外部干涉，也能让安装面保持齐平，不会有凸起的结构剐蹭周边管线或者操作人员。

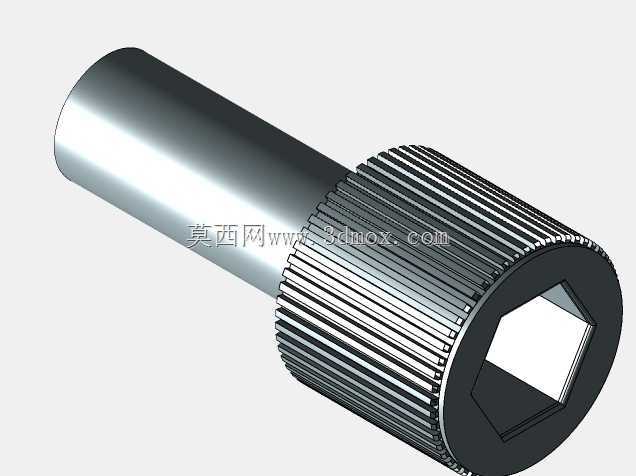

　　这次的结构设计里，头部外侧做了直纹滚花处理，这部分结构不是装饰用的，在实际装配里，当需要临时手动预拧、或者调整紧固件位置不需要完全拧紧的时候，滚花的纹路能增加手指和头部的摩擦力，不用借助工具就能快速拧入几牙螺纹，尤其是在小规格紧固件的装配场景里，能大幅提升预装效率，也能避免因为手滑导致的零件掉落，在设备维护的时候，哪怕没有随身携带内六角扳手，也能手动拧松几牙做初步的拆卸操作。头部的内六角驱动槽做了等壁厚设计，槽口的边缘做了微小的倒角处理，既能避免内六角扳手插入的时候被锐边刮蹭，也能分散拧紧时候的应力，不会因为力矩过大导致槽口开裂变形，延长紧固件的重复使用寿命。

　　杆部采用了等直径光杆加螺纹段的结构，光杆部分的尺寸公差控制在h7级别，当需要做定位销使用的时候，光杆段可以和安装孔做小间隙配合，既能承担连接功能，也能实现两个零件的径向定位，减少额外定位销的使用，精简装配结构。设计的时候也考虑了安装边界，头部的外径比杆部大出固定比例，滚花的纹路深度控制在不影响头部外径公差的范围内，沉孔安装的时候，只需要按照头部外径加工对应尺寸的沉孔深度，就能保证头部完全沉入安装面以下，不会出现突出。杆部的长度可以根据实际连接的板材厚度做系列化调整，螺纹段的长度满足不同旋合深度的要求，不管是薄钣金的连接，还是厚铝块的螺纹旋合，都能匹配对应的规格。另外滚花的纹路采用直纹而非网纹，加工的时候更易控制精度，压印过程中不会在头部产生多余的应力集中，批量加工的时候成品率更高，也不会因为纹路缝隙残留切削液或者油污，后续做表面处理的时候镀层附着更均匀，防锈性能更稳定。
