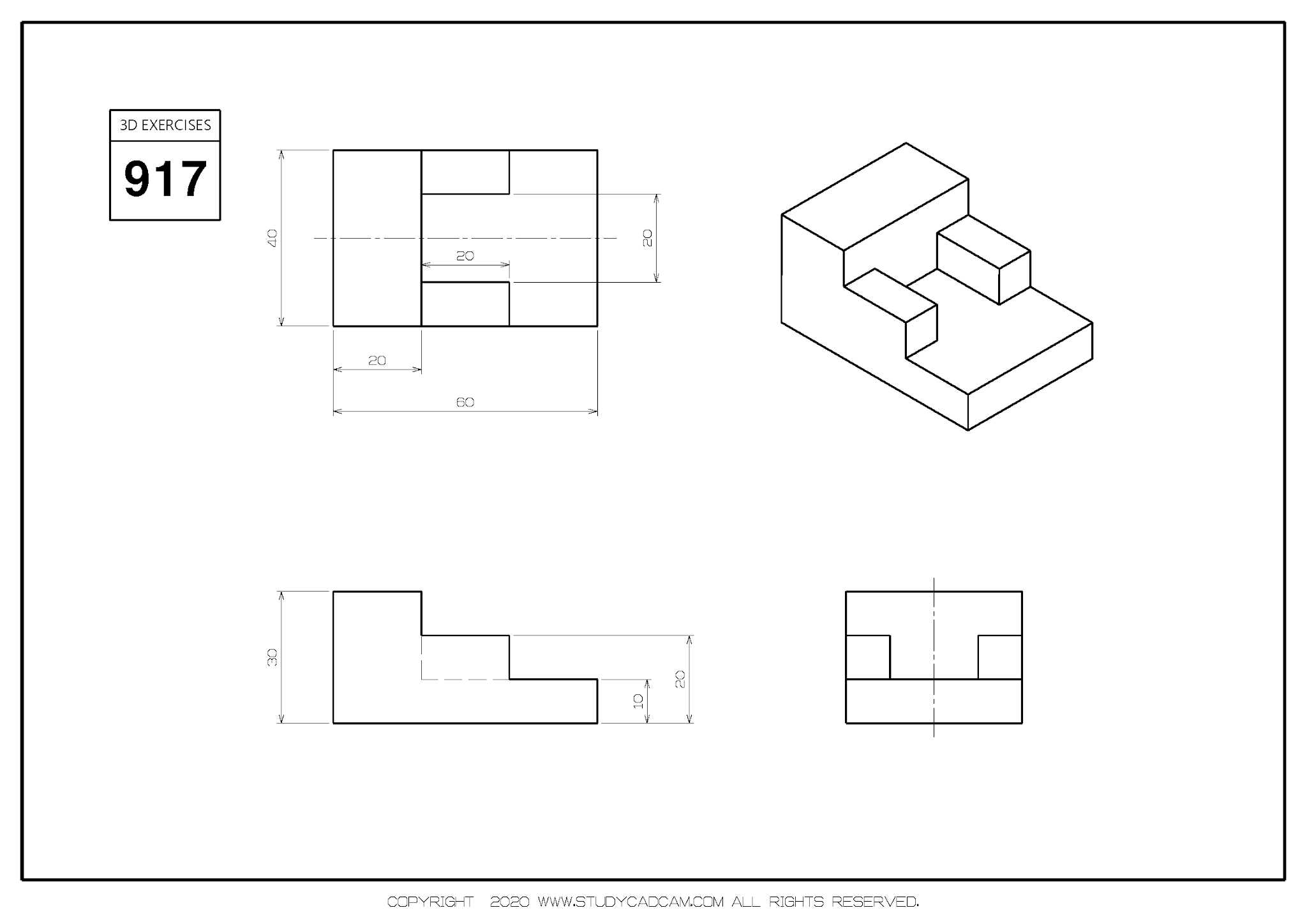

阶梯凸台组合式机械练习块结构

　　这类阶梯凸台组合块体结构，是机械三维建模入门阶段非常典型的练习载体，同时也可作为工装夹具定位块、设备安装垫高座的原型参考，在小型非标设备的工位定位、工装辅具的支撑限位场景中十分常见。从结构功能来看，该块体通过不同高度的凸台形成阶梯式限位面，可在装配场景中对相邻零件实现两个方向的位置约束，避免零件在平面内发生窜动，相比单一平面支撑块，多凸台的结构不需要额外加装定位销，就能完成基础的位置限定，适合小载荷、低频次的工位辅助定位场景。

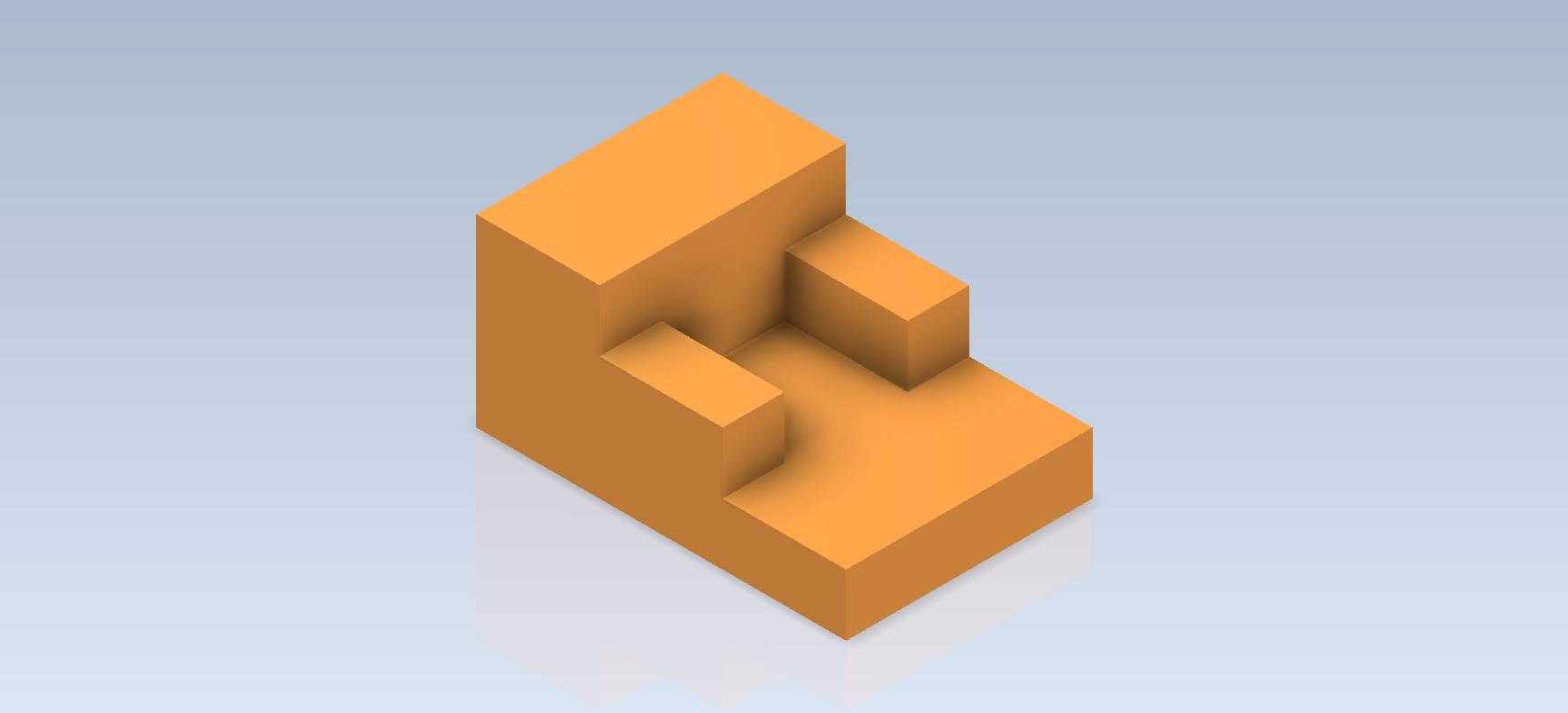

　　设计这类块体结构时，首先要确定基准底面的平面度要求，作为整个零件的安装基准，底面需要保证足够的接触面积，避免安装后出现翘曲，因此整个块体的底部采用整面实体结构，没有做镂空减重，保证支撑刚性。凸台的排布采用对称错位的布局，两个凸起块分别位于内凹区域的两侧，形成中间的避让槽，这个内凹空间既可以作为相邻零件的安装让位，也能容纳装配时的紧固件头部，避免螺栓头突出支撑面影响其他零件的放置。凸台的高度差经过合理匹配，不同高度的支撑面可以适配不同厚度零件的搭接需求，在工装设计中，这类结构常用来承托阶梯状的工件毛坯，让工件放置后保持水平状态，方便后续的钻孔、打磨工序开展。

　　从外形尺寸与安装边界来看，这类块体的整体轮廓为规则矩形，长宽尺寸通常根据安装工位的空间来确定，凸台的突出高度一般不超过块体总高度的三分之一，避免凸台过长受力后发生断裂，凸台与主体连接的位置做了微小的圆角过渡，减少应力集中，在实际加工时，这类结构可以通过方料铣削一次成型，不需要复杂的工装夹具，加工难度低，生产效率高。安装时整个块体通过底面的沉头孔固定在工作台面上，沉头孔的位置避开凸台的受力区域，防止固定螺栓的预紧力导致凸台位置发生形变。

　　建模过程中需要重点关注凸台与主体的布尔运算逻辑，保证各个结合面完全贴合，没有缝隙或者重叠面，这类练习的核心是训练建模者对基准面选择、特征拉伸、布尔合并等基础命令的掌握，同时培养对零件装配约束关系的理解。在实际工程应用中，这类块体结构不会单独使用，通常会和其他定位元件组合成完整的工装系统，比如在小型零件的焊接工装中，多个这类阶梯块配合快速夹钳使用，可以快速完成工件的定位装夹，不需要每次都调整定位位置，大幅提升小批量零件的加工效率。结构的所有棱边都做了小倒角处理，避免安装和使用过程中锋利的边缘划伤操作人员，同时也能减少零件磕碰后产生的毛刺，延长块体的使用寿命。内凹区域的底面和凸台侧面保持垂直，保证定位时零件能够和定位面完全贴合，不会出现倾斜，尺寸公差一般控制在0.1mm以内，满足普通工装的定位精度要求，如果用于更高精度的加工场景，可以在凸台的定位面上加装淬火钢板，提升表面的耐磨性，避免长期使用后定位面磨损导致精度下降。
