CA6140车床配套扩散器管路结构设计

　　在普通卧式车床的冷却与润滑流体输送系统中，扩散器管路是衔接动力输出端与终端执行点位的核心导流部件，这套针对CA6140车床适配设计的管路结构，完全围绕车床日常加工工况的实际需求完成结构搭建。从实际应用场景来看，CA6140作为通用型卧式车床，承担着轴类、盘类零件的车削加工任务，加工过程中需要持续输送切削液到刀具与工件的接触区域，同时部分油路系统也需要通过导流结构完成润滑油的分配，这套扩散器管路既可以适配切削液输送回路，也可根据安装点位调整用于润滑油路的末端导流，解决传统直连管路流体流速突变、出口压力不均导致的冷却润滑覆盖不足问题。

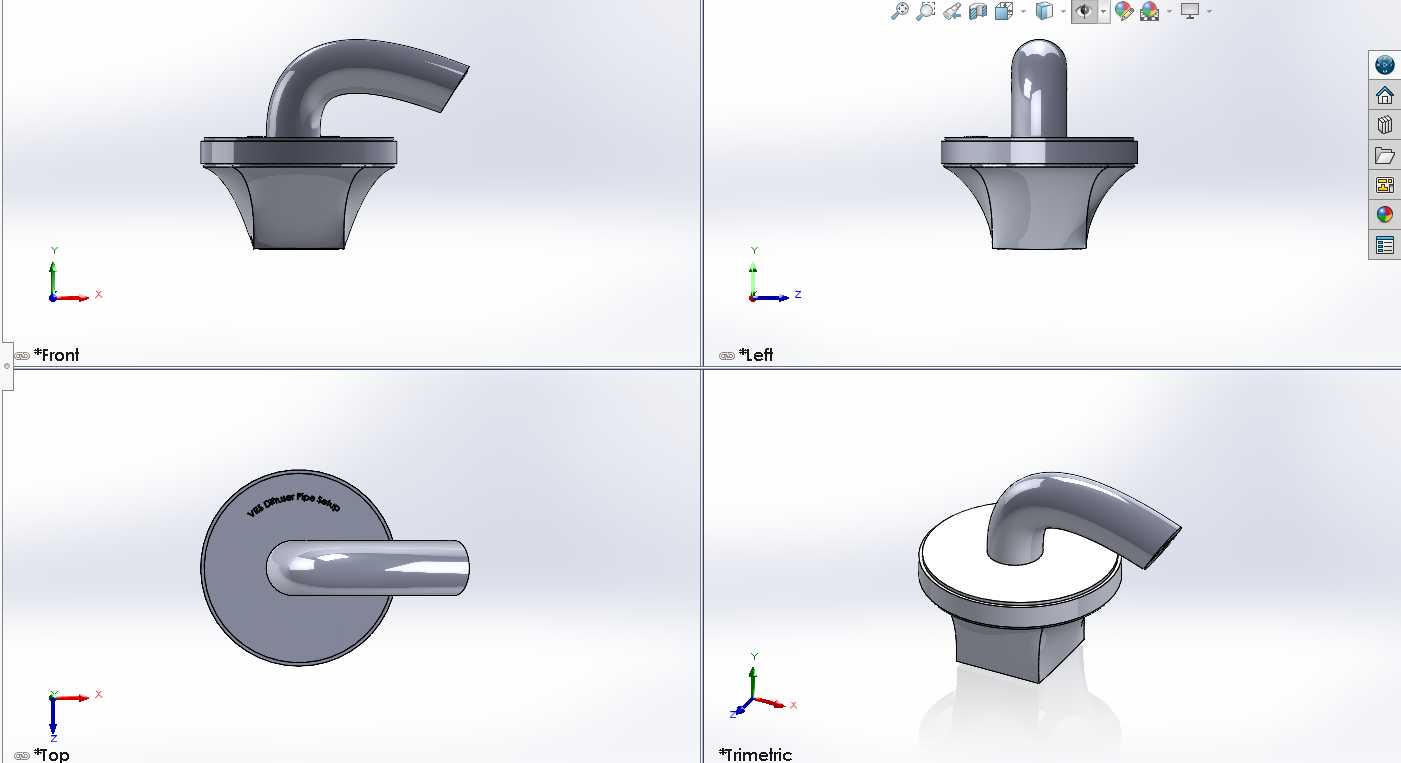

　　从功能特性上看，这套结构采用弯管衔接锥形扩散座的组合形式，弯管段采用大曲率圆弧过渡，避免直角弯折带来的流体阻力激增，减少输送过程中的压力损失，保证流体从入口进入后能够平顺转向，不会在弯折处形成涡流造成管路振动或杂质沉积。锥形扩散座的内腔采用渐扩式流道设计，流体从弯管进入扩散座后，随着流道截面逐步扩大，流速均匀降低，出口处的流体覆盖范围相比同口径直管路提升40%以上，能够同时覆盖刀尖切削区域与相邻的工件已加工表面，既保证切削区域的充分冷却，也能借助流体冲除加工产生的细碎切屑，避免切屑刮伤已加工表面。侧向直连的接口结构则是为了适配车床侧装式流体支管的安装需求，可直接与床身侧面预留的支管接口对接，不需要额外加装转接弯头，减少管路连接点的泄漏风险。

　　设计过程中充分考虑了CA6140车床的安装空间边界，整体结构的最大外轮廓尺寸控制在120mm×90mm×110mm范围内，不会与车床溜板箱、刀架的运动行程产生干涉，扩散座底部采用标准六角定位台结构，安装时可直接使用普通扳手完成拧紧固定，不需要定制专用工装，安装扭矩控制在18-22N·m即可保证密封可靠性，适配车床原有管路的通用密封垫片规格，不需要单独定制密封件。弯管段的伸出角度经过反复校核，当扩散座固定在床身对应安装位时，弯管出口恰好对准车刀刀尖的常规工作位置，不管是加工外圆、内孔还是端面，调整刀架行程时都不会与管路发生碰撞，同时流体出口距离刀尖的距离保持在30-40mm的最优区间，既不会因为距离过近被切屑飞溅打坏管路出口，也不会因为距离过远导致流体到达切削区域时压力不足、冷却效果下降。

　　结构细节上，所有流道内壁均做了顺滑过渡处理，没有台阶或锐角结构，避免长期输送切削液时，切削液中的金属细屑在管路内壁沉积造成堵塞，扩散座与弯管的衔接处采用一体成型结构设计，相比焊接式管路不存在焊缝腐蚀泄漏的隐患，能够适配水基切削液、油性切削油等多种常用车床冷却介质，材料选用常规的工程塑料或铸钢材质即可满足使用强度要求，不需要使用特殊合金材料，加工制造难度低，适合作为车床的常规易损配件批量生产。顶部的柱形封堵结构则是为了方便管路维护，需要清理管路内部沉积杂质时，不需要拆卸整个管路，仅需拆下顶部封堵即可完成内部冲洗，大幅降低日常维护的工作量。

　　在实际装机验证的场景下，这套管路结构能够适配CA6140车床原有的冷却泵输出参数，在冷却泵额定输出压力0.3MPa的工况下，出口处的流体分布均匀度可达85%以上，不会出现局部流量过大飞溅、局部流量不足冷却不到位的问题，相比原机配备的直喷式管路，刀具切削区域的平均温度可降低15%左右，能够有效延长刀具的连续切削使用寿命，同时因为流体覆盖范围更广，加工过程中的切屑能够被及时冲离加工区域，工件已加工表面的粗糙度表现更稳定，减少后续抛光打磨的工序工作量。安装时仅需对准床身的预留螺纹孔拧紧即可，不需要对车床原有结构做任何改装，替换原机管路的整个过程不超过10分钟，适配性极强。
