CA6140车床运动轴旋转槽轮机构

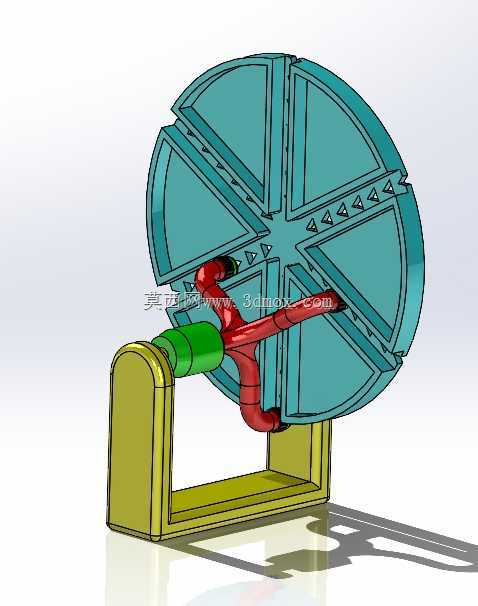

　　这套槽轮式间歇传动结构，主要适配CA6140普通车床的进给系统间歇送进工况，也可迁移用到六角车床转塔刀架转位、专用机床多工位工作台分度等需要固定角度间歇回转的场景，核心作用是把主动件的连续匀速转动，转化为从动槽轮的单方向步进式间歇转动，避免连续传动带来的工位错位、进给量超差问题。从结构设计逻辑来看，主动拨盘采用了空间交错轴布局，红色的拨销臂做了圆弧过渡的异形弯折设计，不是传统槽轮机构的直臂结构，这种设计一方面能错开槽轮端面的安装干涉，给拨销进出槽口留出足够的退让空间，另一方面弯折臂的重心靠近回转轴心，能降低高速转动时的离心振动，减少拨销和槽口的冲击磨损。从动槽轮做了六等分径向槽布局，

　　相邻槽之间的定位止动面采用和拨盘锁止弧完全匹配的整圆弧设计，当拨销脱离槽口的瞬间，锁止弧刚好完全贴合槽轮的外圆弧面，能把槽轮牢牢锁止在固定工位，不会因为切削振动、传动链间隙出现工位偏移，每个槽口的切入端都做了小角度倒角，能引导拨销顺滑进入槽道，避免刚接触时的刚性撞击。安装底座采用L型一体式支撑结构，竖直支撑面直接加工主动轴的安装轴承孔，水平底座预留了四个沉头安装孔，可直接固定在车床溜板箱的安装基面上，不需要额外做转接支架，整体安装边界控制得比较紧凑，不会和溜板箱内的其他进给齿轮、操纵轴产生空间干涉。槽轮的中心轴孔采用标准的平键连接结构，可直接和车床的进给输出轴对接，传动扭矩能覆盖CA6140车床常规车削、端面切削时的进给扭矩需求，

　　拨销和槽道的接触位置做了表面硬化处理的设计预留，长期运行下的磨损量能控制在设备大修周期允许范围内，不需要频繁更换易损件。这套结构在设计时还做了运动干涉校验，拨销从进入槽道到完全脱离的整个行程里，和槽道两侧的间隙保持均匀，不会出现卡滞、别劲的情况，锁止弧的配合间隙控制在0.02mm以内，既能保证锁止可靠，又不会因为间隙过小出现转动卡阻。
