四翼带孔金属板夹紧固定结构

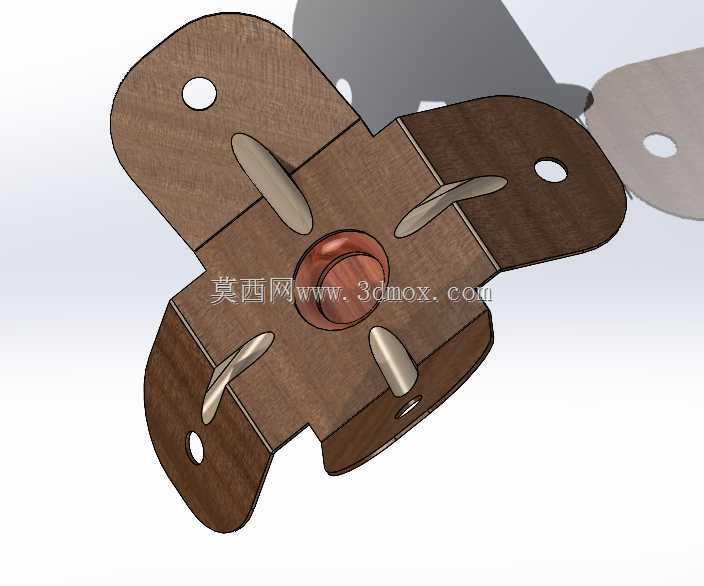

　　这类四翼式金属板夹紧结构，常出现在需要多点位同步压紧的工装工位、轻型设备舱体内部固定、薄型板材拼接定位场景中，区别于传统单点压紧的夹钳结构，它的四个延伸翼片均匀分布在中心基座四周，每个翼片上都预制了安装通孔，能通过螺栓穿过孔位将整个夹件固定在安装基准面上，不会出现单点固定时的偏转翘边问题。中心位置设置的凸起压紧座是核心受力区域，四个翼片上冲压成型的弧形压爪，分别朝向中心压紧座方向倾斜，当待固定的板件、线束固定座或者薄型功能模块放置在中心座与压爪之间时，依靠压爪自身的弹性形变产生的下压力，就能把被夹持件牢牢压在中心基座表面，不需要额外设置锁紧手柄或者调节螺杆，拆装时只需要抬起压爪就能取出被固定件，操作效率比螺纹压紧结构高不少。

　　从设计逻辑上看，这种夹件整体采用一体化钣金冲压成型工艺，没有额外的焊接、铆接拼接工序，生产时只需要通过连续模完成落料、冲孔、压爪成型、中心座凸包几个工序就能批量加工，零件一致性好，生产成本远低于组装式夹具。四个翼片的外轮廓做了圆弧过渡处理，没有尖锐的直角棱边，安装时不会划伤操作人员的手套或者相邻的线缆、管路，翼片上的安装孔位做了等距分布设计，安装时不需要刻意区分方向，任意旋转90度都能对准安装面上的预留螺孔，降低了现场装配的对位难度。压爪的弧形曲面经过弧度优化，和被夹持件接触的位置是线接触而非点接触，既不会因为压强过大在软质被夹持件表面压出凹痕，也能保证足够的摩擦力防止被夹持件受振动后移位。

　　在安装边界方面，这类夹件的整体外轮廓尺寸适配常见的100mm见方的安装空间，四个翼片展开后的最大外接圆直径控制在90mm以内，中心压紧座的凸起高度为8mm，压爪自然状态下距离中心座表面的间隙为3mm，能够适配厚度在1mm到4mm之间的板件或者功能模块固定需求。安装时只需要在基准面上预留四个对应位置的M4螺纹孔，孔位的位置度公差可以放宽到0.2mm，即使加工时存在小幅偏差，翼片上的安装孔也能通过自身的间隙补偿完成装配，不需要对安装面做高精度的孔位加工，适配很多非精密加工的设备机架、钣金箱体的安装场景。

　　实际应用中，这类夹件除了固定金属板材，还常被用来固定设备内部的小型控制模块、线束分线座、薄型传感器安装板，在有持续振动的设备运行场景下，四个压爪的对称受力结构能抵消不同方向的振动冲击力，不会出现单侧压爪松脱的问题。和传统的螺丝直接固定相比，它不需要在被固定件上加工安装孔，不会破坏被固定件的结构完整性，对于表面不能打孔的装饰板、绝缘板、带涂层的功能板固定场景尤其适用。设计时特意将压爪的翘起高度控制在12mm以内，不会在安装后占用过多的上部空间，适合在设备内部狭窄的安装腔体内使用，不会和周边布置的管路、线路产生运动干涉。夹件的表面可以根据使用场景做不同的表面处理，普通工况下做发黑防锈处理即可，在有腐蚀介质的场景可以做镀锌或者喷塑处理，不需要调整整体结构尺寸就能适配不同的使用环境。
