CA6140车床配套弯式法兰连接管线组件

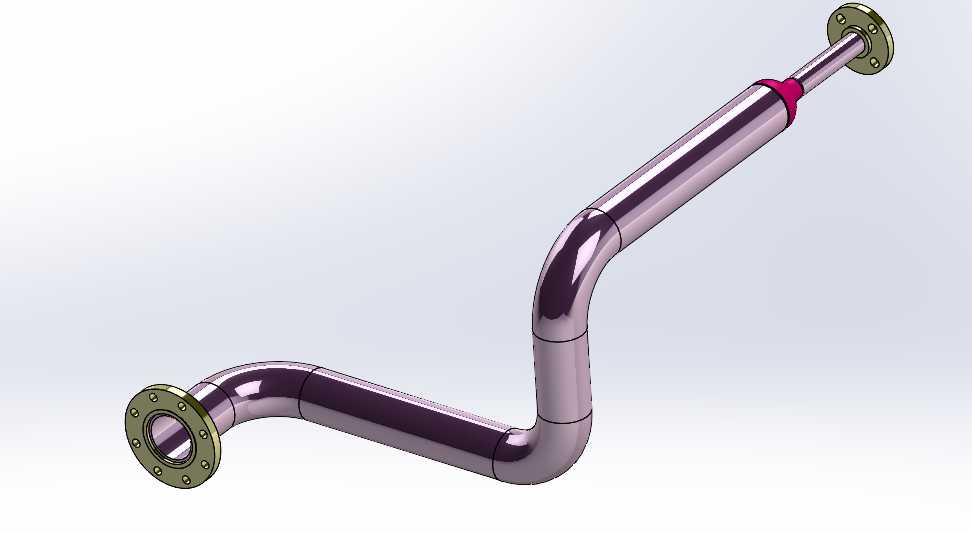

　　这套弯式法兰连接管线，是CA6140普通车床流体输送回路里的专用配套部件，主要承担车床润滑系统、冷却回路或者液压辅助支路的介质输送功能，在车床整体布局里，负责连通主轴箱、进给箱、溜板箱等相对位置存在空间错位的功能单元，解决不同安装点位之间的介质传输路径避让问题。从结构设计来看，整体采用多段弯管拼接成型，管身做了三段弯折处理，弯折角度完全匹配CA6140车床床身内部的安装空间避让要求，避开床身加强筋、走线槽以及其他传动部件的运动边界，不会和车床运行过程中移动的溜板、光杆、丝杆部件产生运动干涉。两端采用标准法兰盘作为连接接口，法兰盘上均匀分布螺栓安装孔，安装时可以通过螺栓直接和对应功能单元的接口法兰锁紧，

　　法兰密封面可以配合密封垫片实现管路的密封连接，避免输送的润滑油、切削液或者低压液压油出现渗漏问题。管身中间设置的红色限位环，是安装定位的基准标识，装配时可以通过这个环的位置快速判断管线是否安装到位，减少现场装配的对位调整时间。设计过程中，首先梳理了CA6140车床对应回路的两个连接端点的空间坐标，结合床身内部的可用安装空间，确定了管路的弯折点位置和弯折半径，弯折半径的取值既保证了管路内部介质流动的顺畅性，避免过小弯折半径导致的介质流阻骤增，也兼顾了弯管加工的工艺可行性，不会因为弯折半径过小导致管身出现弯折瘪陷、壁厚减薄超差的问题。管身的直径选型匹配对应回路的介质流量要求，能够满足车床正常运行时对应支路的介质输送流量需求，

　　不会因为通径不足导致介质供应不及时，影响车床的正常运行。安装边界方面，两端法兰的安装孔位完全和CA6140原车对应接口的孔位参数一致，不需要额外做转接加工就可以直接替换安装，管身整体的外轮廓尺寸在安装完成后，所有突出部分都处于车床内部的安全间隙范围内，和周边运动部件的最小安全间隙满足机床设计的安全规范要求，即使在车床出现小幅振动的工况下，也不会和周边部件发生碰撞摩擦。管路的材质选用金属管材，具备足够的结构强度，能够承受车床运行过程中的振动冲击，以及对应回路的工作压力，长期使用不会出现管路变形、开裂的问题。在实际应用场景里，这类定制化的弯管组件相比直管路加接头转接的方案，减少了管路接头的使用数量，也就减少了潜在的渗漏点，

　　同时整体管路的布局更加规整，方便后期的设备维护检修，维护人员不需要拆解过多的转接接头就可以完成管路的检查更换。建模过程中，对管身的弯折段做了等壁厚处理，完全还原实际弯管加工后的壁厚变化特征，法兰盘的安装孔、密封面的细节都做了精准还原，能够直接用于CA6140车床的整机装配仿真、管路干涉检查，也可以作为车床备件生产的参考模型，帮助加工人员快速明确管路的弯折参数、法兰安装参数，减少备件加工的测绘时间。
