蝶形T型手拧M30紧固螺栓三维建模作品

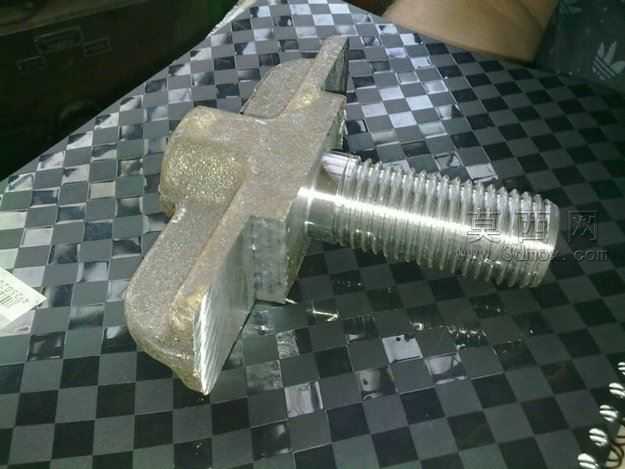

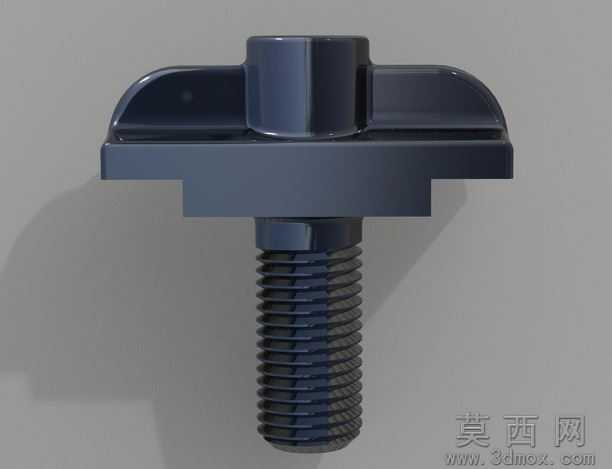

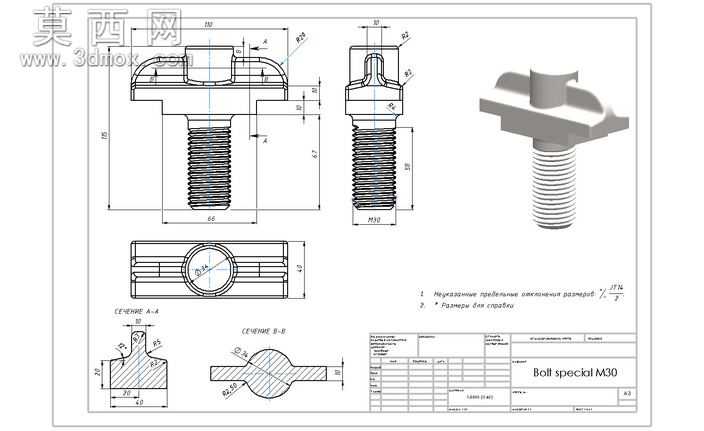

本作品为M30规格蝶形T型手拧紧固螺栓的三维建模成果，建模过程以工业常用紧固件实际生产尺寸为基准，严格遵循公制螺纹的标准参数进行结构还原。建模初期先梳理螺栓的整体结构逻辑，将零件拆分为蝶形拧动头部、T型定位台、外螺纹螺杆三个核心功能段，先绘制各部分的二维截面草图，对蝶形头部的两翼弧形轮廓做平滑过渡处理，保证握持拧动时的人机工学合理性，避免棱角过于突兀不符合实际产品的加工特征。在螺纹建模环节，采用螺旋线扫描切除的方式生成标准M30外螺纹，精准还原螺纹的牙型角、螺距、牙顶与牙底的圆角过渡特征，摒弃了简化贴图式的螺纹表现方式，保证模型可直接用于后续的装配干涉检查、结构力学仿真等工程场景。材质与渲染阶段，为模型赋予了发黑处理的高强度合金钢材质，调整材质的金属粗糙度、反射率参数，模拟工业紧固件表面经过氧化处理后的哑光深灰金属质感，在渲染布光时采用三点布光方案，主光源从侧上方投射，突出蝶形头部的曲面转折与螺纹段的层叠结构细节，辅助光源补全暗部细节避免出现死黑区域，背景采用中性浅灰色调，让模型主体的结构特征更加清晰突出。设计过程中充分考虑该类螺栓的实际使用场景，即无需额外工具即可手动拧动完成紧固，多用于工装夹具、设备检修位、模具快换结构等需要频繁拆装的连接位置，因此在建模时特意对蝶形头部的厚度、两翼的延展宽度做了符合手动施力的尺寸优化，T型定位台的尺寸也适配对应规格的T型槽安装标准，保证模型的工程实用性，整体模型结构完整无破面，特征层级清晰，可支持不同格式的导出转换，适配各类三维设计软件的后续使用需求。
