船舶系泊用霍尔型锚点三维结构设计

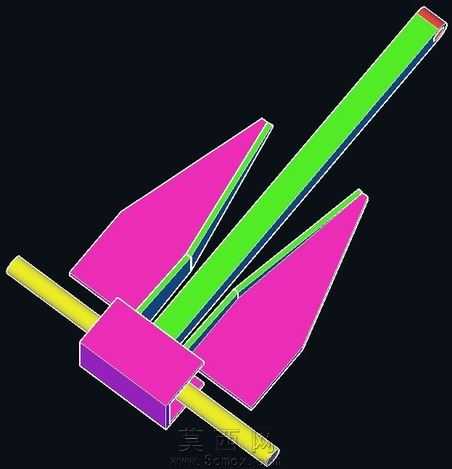

本模型为船舶系泊专用锚点的三维参数化设计成果，建模阶段采用主流三维机械设计软件完成全流程构建，首先依据船用锚的实际作业受力逻辑绘制二维轮廓草图，对锚爪、锚柄、锚横杆、锚冠四个核心功能部件分别进行特征建模，通过拉伸、放样、倒角、抽壳等基础特征命令完成各部件的实体构建，全程保证各部件的装配间隙符合实际五金构件的加工公差要求，未出现特征重叠、几何破面等建模问题。渲染阶段采用高对比度的色彩区分不同功能部件，将两个对称分布的锚爪设置为亮洋红色材质，锚柄主体设置为荧光绿色材质，横向贯穿锚冠的稳定横杆设置为明黄色材质，锚冠连接基座设置为紫粉色渐变材质，在纯黑色背景的衬托下清晰呈现各部件的空间位置关系，同时添加半透明的轮廓线描边效果，强化模型的结构辨识度，方便使用者快速识别各部件的形态边界。结构设计上还原了传统霍尔锚的经典力学结构，两个锚爪以锚冠为支点呈对称锐角分布，作业时可在锚链拉力作用下啮入水底土层提供抓附力，长条形锚柄用于连接锚链传递船舶系泊拉力，横向设置的稳定横杆可避免锚体在水底发生侧翻，保证锚爪始终以正确角度接触水底基面，锚冠作为核心连接基座，同时承接锚爪的铰接结构、锚柄的固定结构与横杆的贯穿结构，各部件的连接位置均做了圆弧过渡处理，避免实际使用过程中出现应力集中导致的部件断裂问题。设计思路围绕船用锚的实际使用场景展开，在还原经典锚具结构比例的同时，对各部件的壁厚做了适配三维打印与数控加工的优化，既保证模型的结构展示效果，也可用于船舶辅机课程的教学演示、船舶配件的选型参考以及五金系泊构件的设计验证，模型各部件均为独立可编辑特征，可根据不同吨位船舶的系泊需求快速调整尺寸参数，生成适配不同使用场景的锚点模型。
