二十针直插式LED条形显示模块结构设计

　　在工业控制设备的面板状态指示、小型检测仪器的数值可视化呈现、消费类电子的电量或档位显示场景中，直插式20段LED条形显示模块是应用频次极高的分立显示器件，这类器件不需要复杂的驱动协议，通过对应引脚的电平控制即可实现逐段点亮，相比点阵屏、段码液晶屏拥有更高的亮度、更宽的工作温度范围，以及更强的抗振动性能，非常适合在车间现场、户外便携设备这类工况相对复杂的场景下使用。

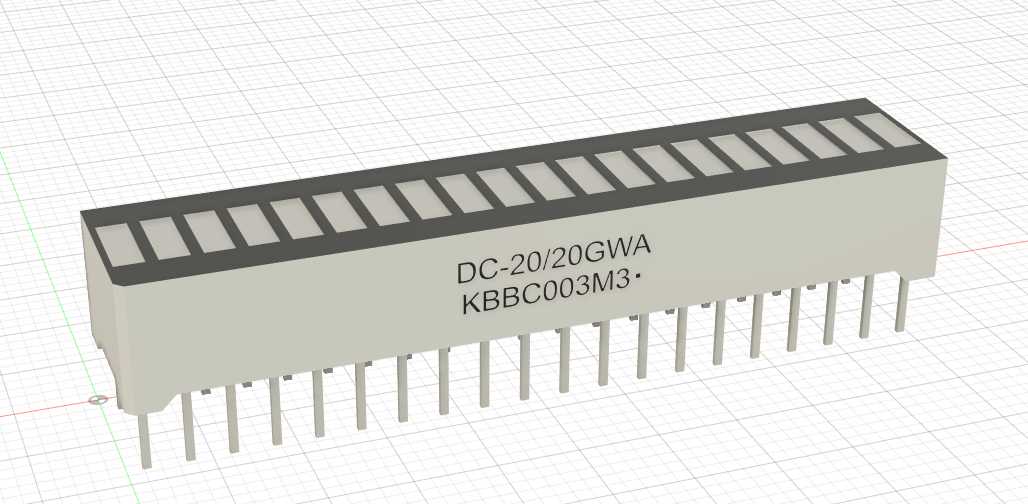

　　从实际使用的安装边界来看，这款20针LED条形模块采用标准双列直插封装结构，引脚间距为通用2.54mm，刚好匹配市面上通用的万用板、PCB焊盘孔位设计，不需要额外定制转接板就能完成焊接固定。模块本体的长度刚好覆盖20个显示段的排布宽度，外壳采用耐高温的阻燃工程塑料注塑成型，表面的显示窗口做了磨砂匀光处理，能避免单颗LED灯珠的亮斑外露，让整条显示带的发光效果更均匀，不会出现段与段之间亮度差过大的问题。模块侧面的丝印清晰标注了引脚序列与器件型号，焊接作业时可以快速确认引脚方向，避免装反导致的器件报废。

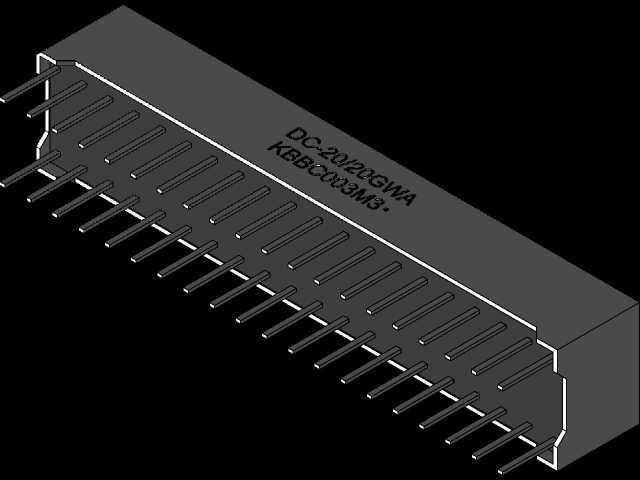

　　设计这类器件的三维模型时，首先要确认的是引脚的伸出长度与成型角度，直插引脚在焊接时需要穿过PCB板预留1.5-2mm的焊锡长度，模型里的引脚伸出长度严格按照实际器件的成型尺寸制作，引脚的直径匹配标准0.5mm方形插针的尺寸，不会出现模型导入PCB设计软件后焊盘与引脚不匹配的问题。其次是显示段的排布间距，20个显示段沿模块长度方向等距排列，每个段的发光区域尺寸一致，段与段之间的黑色隔光条宽度控制在0.8mm，既保证段间的遮光效果避免串光，又不会让显示条出现明显的分段割裂感。模块背部的定位凸点高度设置为0.3mm，焊接时可以让模块本体与PCB表面保持均匀的间隙，避免波峰焊时助焊剂残留堆积在模块底部，也能给焊接后的引脚预留一定的形变空间，减少温度变化带来的应力拉扯导致的引脚脱焊问题。

　　在设备选型阶段，结构工程师需要重点核对模块的整体高度，这款模块从引脚最底端到显示面的总高度控制在10mm以内，安装在设备面板内侧时，只需要在面板上开出对应长度的窄槽，就能让显示面刚好与面板外表面齐平，不需要额外加高面板的内部支撑结构。模块的宽度尺寸为10mm，在PCB上排布时，相邻器件之间只需要预留2mm的安全间隙就能满足安规要求，不会占用过多的板面空间，非常适合在小型手持检测设备、嵌入式控制模块这类PCB空间紧张的设计中使用。

　　从功能特性来看，这款20段条形LED模块可以通过驱动电路实现单段点亮、逐段递进点亮、闪烁等多种显示模式，既可以用来显示模拟量的数值变化，比如压力、液位、电池电量的连续变化，也可以用来做开关量的状态指示，比如20路通道的工作状态显示。相比多颗独立LED拼装的显示结构，一体化封装的条形模块不需要工程师单独排布每颗LED的位置、做隔光处理，能大幅减少PCB设计的工作量，同时也能避免手工焊接多颗LED带来的高度差、角度偏差问题，提升整机生产的一致性。

　　建模过程中需要特别注意的细节是模块两端的安装限位结构，模块本体两端做了微小的倒角处理，在面板开槽安装时可以顺利导入槽位，不会出现边角卡滞的问题。显示面的黑色边框宽度控制在1mm，刚好能遮盖面板开槽的加工毛刺，降低面板加工的精度要求，普通的激光切割或者数控铣槽就能满足安装需求，不需要做后续的边缘打磨处理。引脚的排列顺序严格按照行业通用的从左到右奇数位、从右到左偶数位的双列直插排布规则，兼容市面上通用的LED条形显示驱动电路设计，工程师在做电路设计时不需要重新调整引脚映射，能直接套用成熟的驱动方案，缩短产品的开发周期。

　　在实际的工业设备应用中，这类条形LED显示模块经常被用在焊机的电流显示、空压机的压力显示、蓄电池组的电量显示、小型温控器的温度显示场景，相比液晶显示，它在零下20度到零上70度的温度范围内都能正常工作，不会出现低温下液晶响应变慢、高温下显示发黑的问题，而且发光亮度高，在车间强光环境下也能清晰辨识显示内容，不需要额外加背光导光结构。模块的封装结构做了密封处理，能阻挡车间内的粉尘、少量的飞溅液体进入器件内部，适合在多尘、轻度油污的工业现场长期稳定工作，平均无故障工作时间远高于同尺寸的液晶显示模块。
