微型三引脚钮子式拨动开关结构

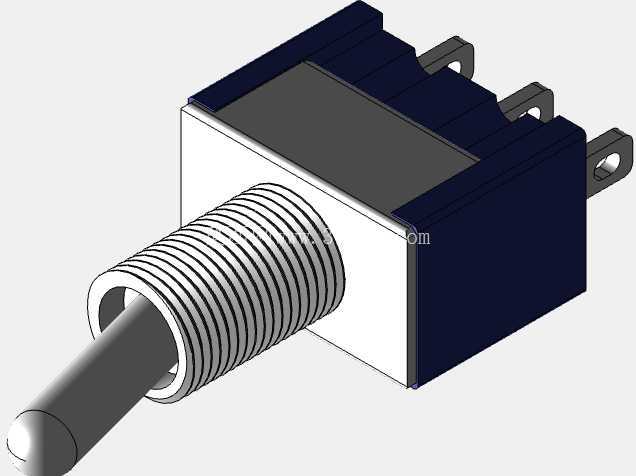

　　这类三引脚微型钮子拨动开关，在小型电控盒、手持测试仪器、桌面实验装置、模型动力回路以及低压信号切换板里使用频率很高。它的核心作用不是承载大电流主回路，而是在有限面板空间内完成两路状态的人工切换，常见于电源通断、电机正反转预选、信号通道选择、功能模式切换等场景。做整机布局时，工程师最先关注的往往不是外观，而是开关穿过面板后的安装边界。该结构顶部采用带外螺纹的金属套筒，配合六角螺母和垫片夹紧面板，套筒外径决定面板开孔尺寸，螺纹有效长度则决定可兼容的板厚范围。若面板过厚，螺母无法完全锁紧，拨杆根部会出现晃动；若面板过薄而未加垫片，长期扳动后锁紧位置容易松动，因此在三维布置阶段需要把面板厚度、螺母高度、垫片厚度以及工具拧动空间一并校核。

　　拨杆从套筒中心伸出，扳动角度直接影响操作手感和面板上方净空。模型中拨杆处于倾斜状态，对应开关换向后的停留位置；设计外壳或面板贴膜时，不能只按竖直位置预留孔位，还要计算拨杆摆到两侧极限时的扫掠范围。很多紧凑设备里，拨杆附近会布置指示灯、接线端子或壳体加强筋，若未考虑摆角，装配后会出现拨杆碰边、动作不到位的问题。拨杆顶端通常做成圆钝形状，便于手指侧向施力，同时避免频繁操作时划伤。

　　开关下部为矩形绝缘基座，基座承担触点支撑、引脚定位和电气隔离作用。三个引脚从底部伸出，呈单列排布，适合直接插入印制板焊接，也可在小电流设备中通过导线压接或焊接使用。引脚间距、引脚截面和伸出长度是建库时的关键尺寸：间距过小会增加板级布线难度，伸出过长则波峰焊后容易受力变形；引脚根部还要保留焊接热影响区，避免塑料基座距焊盘过近而受热。三维模型中引脚带折弯支撑段，这种结构有助于插入PCB时定位，并在拨杆承受侧向力时把部分载荷传递到焊点和板面上。

　　内部功能上，三引脚形式通常对应单刀双掷逻辑，即一个公共端和两个可选输出端。拨杆位于一侧时公共端与其中一个引脚接通，拨到另一侧后切换到另一引脚，中间位置是否自复取决于具体型号。用于电源选择时，它可以在两路供电之间切换；用于电机控制时，可配合限位或继电器实现方向预选；用于信号回路时，则能以较低接触电阻完成通道转换。由于手动开关的触点寿命与操作力、电弧、负载性质密切相关，选型时不能仅凭体积判断，还要结合额定电压、电流、负载类型和动作频次。

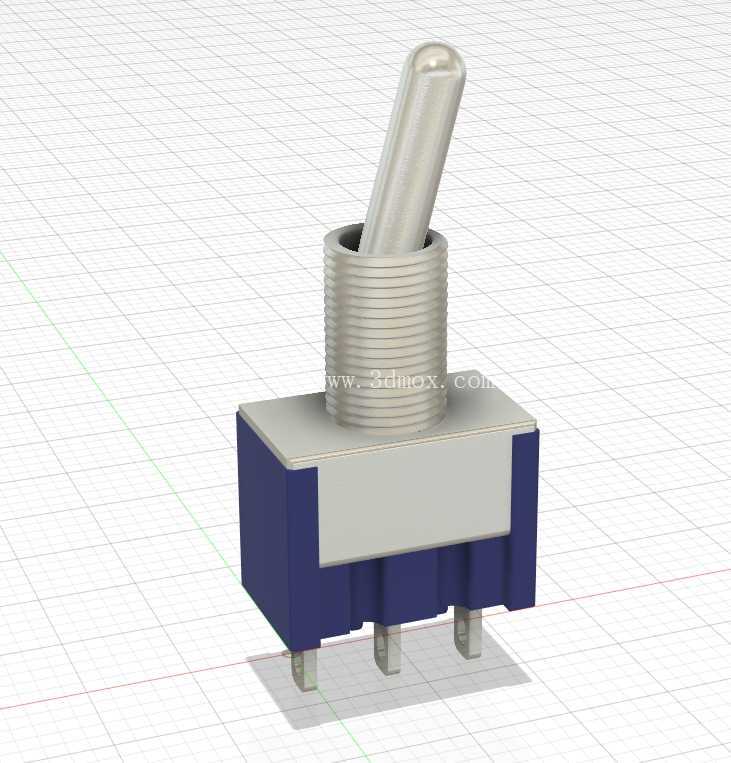

　　从建模思路看，该结构把金属操作部分、螺纹安装部分、绝缘外壳和焊接引脚分成几个明确功能区。上部金属套筒需要真实表达连续螺纹、端部台阶和拨杆摆动轴线；中部基座要体现方形外轮廓、侧面分模线以及与套筒的装配关系；下部引脚则应保持位置度和折弯形状，便于在PCB装配中检查干涉。外观上蓝色基座与浅色中部封块形成明显分区，封块覆盖内部触点机构，既反映实际装配关系，也方便在工程视图中区分材料区域。模型没有把内部触点、弹簧和跳步机构完全暴露，但外部尺寸已经覆盖面板安装、手操作空间、板级焊接和外围避让等主要设计需求。

　　在整机设计中，这类开关常布置在操作者容易触及而又不易误碰的位置。若设备外壳较薄，应在开孔周围增加局部凸台或加强筋，使螺母压紧面更平整；若开关需要频繁动作，面板外侧可增加标识牌，明确拨杆两个方向对应的功能；若设备处于振动环境，还要关注锁紧螺母防松和引脚焊点补强。接线侧则需保留导线弯曲半径或插件插拔空间，不能因为开关体积小就忽略底部维护距离。

　　对三维结构工程师而言，钮子开关虽然属于标准小件，却经常决定面板开孔、PCB定位和人机操作细节。把拨杆摆角、螺纹长度、基座外形、引脚排布和周围安全间隙同时纳入装配模型，才能在样机阶段避免开孔错误、焊点干涉和操作碰壳等问题。该模型以写实方式呈现了微型三引脚拨动开关的外部结构和安装特征，可用于电控面板布置、PCB间距校核、操作空间验证以及小型设备外观结构确认。
