直插式TO-92晶体管封装三维结构

在消费电子、小型控制板卡的PCB布局阶段，TO-92封装的晶体管是极为常见的直插式半导体封装形式，这类封装的三维结构建模精度，直接影响到后续PCB板的元件干涉检查、焊盘匹配设计以及整机装配的空间预留。从实际工程应用来看，这类封装广泛出现在小信号放大电路、开关控制回路、电源稳压支路中，常见于老式收音机、小型家电控制板、通讯终端的信号处理模块上，因为其直插式的引脚设计，既可以兼容手工焊接的小批量试制场景，也能适配波峰焊的批量生产流程，在成本敏感的民用电子领域应用占比极高。

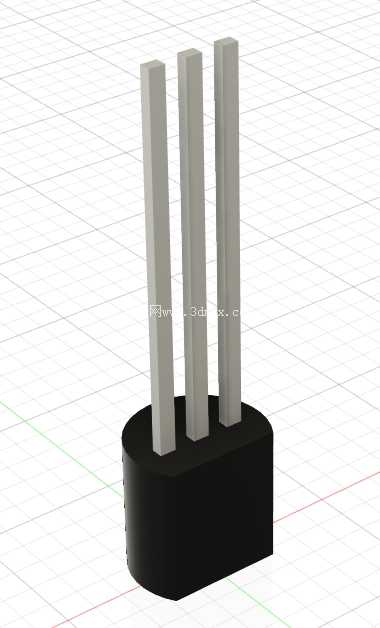

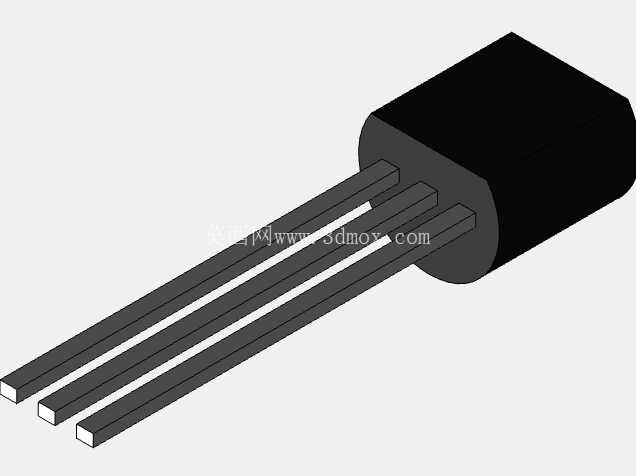

建模过程中首先要明确封装的外形边界：主体塑封部分采用半圆柱加矩形的组合截面，塑封本体的圆弧面是成型时模具注胶的流道对应面，平面侧通常用于印刷元件型号标识，建模时需要保留塑封本体底部与引脚衔接处的微小过渡圆角，这部分结构是实际生产中塑封料包裹引脚框架形成的自然结构，忽略这个细节会导致模型与实际元件的装配间隙出现偏差。三根平行直插引脚的截面为矩形，引脚间距严格遵循行业通用的2.54mm标准网格间距，这一尺寸是为了匹配通用万用板、标准PCB焊盘的孔位设计，引脚伸出塑封本体的长度需要兼顾焊接时的引脚弯折余量与插装时的穿板深度，过长会导致PCB背面引脚修剪工作量增加，过短则容易出现焊盘虚焊的问题。

设计这类封装模型时，需要重点考虑引脚的共面度要求，三根引脚的底端必须处于同一水平面上，否则在自动插件机作业时会出现引脚无法顺利插入PCB孔位的卡料问题。塑封本体的高度尺寸需要预留出与周边 taller 元件的安全间隙，比如在布局时如果旁边有电解电容或者接插件，要避免塑封本体与相邻元件的外壳发生硬接触，防止生产装配时元件被挤压破损。另外，塑封本体的半圆柱面直径与矩形段的宽度比例，需要和实际量产的元件尺寸保持一致，很多新手建模时会把塑封部分做的过于规整，忽略了实际塑封件存在的微小拔模斜度，虽然斜度数值不大，但在做整机装配的干涉检查时，这部分斜度会影响元件与上方壳体的距离计算，尤其是在薄型化的手持通讯设备内部，毫米级的尺寸偏差就可能导致外壳无法顺利扣合。

从结构功能角度来说，TO-92封装的塑封部分作用是包裹内部的半导体芯片与键合引线，起到绝缘、防尘、保护芯片不受机械损伤的作用，所以建模时塑封本体的壁厚要符合实际注塑工艺的要求，不能出现壁厚突变的结构，否则在模拟注塑成型过程时会出现缩痕、填充不足的工艺缺陷。三根引脚的根部与塑封本体的结合处，要做嵌入式的衔接结构，模拟实际生产中引脚框架被塑封料包裹的固定方式，这部分结构的强度决定了元件在焊接、引脚弯折过程中是否会出现引脚松动、塑封开裂的问题。

在PCB布局的实际应用中，这个封装的三维模型还可以用于指导焊盘的开孔尺寸设计，引脚的截面尺寸决定了焊盘孔径的大小，孔径过大容易导致焊接时焊锡流淌到PCB背面造成短路，孔径过小则会导致插件时引脚无法顺利穿入。同时，模型的整体高度参数可以用于计算PCB板在机箱内的安装空间，比如在设计小型通讯模块的屏蔽罩时，屏蔽罩的内部净高必须大于TO-92封装的总高度，否则屏蔽罩安装时会直接压在晶体管的塑封本体上，长期使用下可能会因为应力作用导致塑封开裂、内部芯片损坏。另外，在做热设计评估时，这个模型的塑封外壳表面积参数，可以用于估算小功率晶体管的自然散热能力，因为TO-92封装的晶体管通常功率不大，不需要额外加装散热片，依靠自身塑封外壳与引脚的导热就能满足工作时的散热需求，准确的外形模型可以帮助工程师更精准的计算元件的工作温升，避免出现过热失效的问题。
