弹簧加载式测试探针结构设计

　　这类弹簧加载测试销是电子制造测试环节里用量极大的接触类零件，日常做PCB板在线测试、模组功能验证、芯片烧录工位的治具设计时，几乎绕不开这类零件的选型与适配。很多刚接触治具设计的工程师容易把它当成普通的导电顶针，实际上它的内部结构、行程匹配、接触阻抗控制，直接决定了测试工位的良率稳定性，不少产线出现的偶发测试误判，追根溯源都是探针选型或者安装尺寸没卡准导致的。

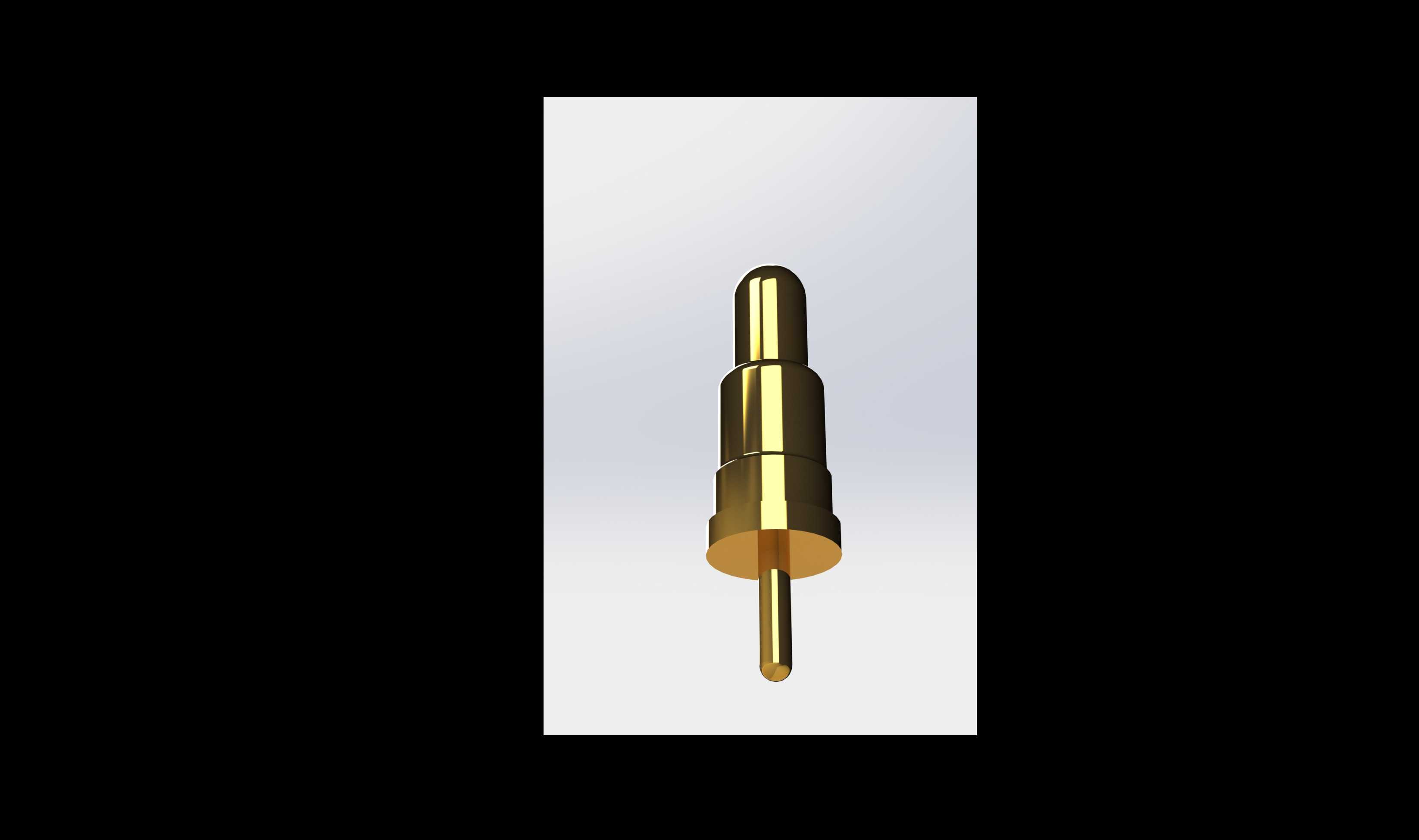

　　从结构设计逻辑来看，这款探针采用了同轴分层的阶梯式外形，头部的圆弧接触端是为了在压接测试点时避免刮伤焊盘表面镀层，中段的加粗轴径是和治具安装孔做间隙配合的定位段，尾部的细针是内部弹簧的导向与电流传导通路，内置的压缩弹簧提供稳定的正向接触压力，不需要额外施加预紧结构，只要安装孔位的深度匹配探针的额定行程，就能保证每次压接时的接触力处于设计区间内。实际做治具排布时，要注意相邻探针的中心距不能小于探针最大外径的1.2倍，避免压接过程中探针出现倾斜后相邻端子短路，尤其是做高密度BGA封装芯片的测试治具时，这个安装边界尺寸必须在建模阶段就卡准，不然后期治具加工完成后再调整孔位会耗费大量返工时间。

　　在实际应用场景里，这类探针除了常规的PCB裸板测试，还会用在半成品种类的模组功能测试工位，比如消费电子的主板组装后功能验证、车载电子模块的高低温循环测试、连接器公母座的导通寿命测试，不同场景下对探针的镀层要求有明显区别：普通常温测试场景用镀金层就能满足低阻抗要求，如果是需要通过大电流的电源测试点，要选头部加厚镀金或者镀铑层的款式，避免长时间通流后镀层氧化导致接触阻抗升高；如果是高频信号测试场景，还要考虑探针自身的特性阻抗匹配，不能只看外形尺寸一致就随意替换。

　　做三维建模的时候，要重点还原几个关键尺寸的配合关系：首先是探针的自由总长和压缩行程的对应关系，额定压缩行程一般是自由总长的1/3左右，安装孔的深度要保证探针被压到额定行程时，尾部不会顶到治具的走线层；其次是探针头部的接触端形状，圆头型的探针适配平面焊盘，尖头型的探针适配带氧化层的金属端子，不同头型的接触压力分布完全不同，建模时不能随意简化头部曲面，不然做装配干涉检查时会出现误判；还有探针的外径公差，一般这类小尺寸探针的外径公差控制在0.01mm级别，安装孔的公差要选H7的间隙配合，保证探针在孔内可以顺畅伸缩，不会出现卡滞导致的接触不良。

　　很多工程师在设计治具时容易忽略探针的寿命匹配问题，这类弹簧加载结构的额定寿命一般是几十万次压缩循环，如果是高节拍的自动化测试线，要把探针的更换维护空间预留出来，建模时不要把安装孔周围的结构做的太紧凑，要留够更换探针时镊子操作的空间，不然后期产线维护时会大幅增加换型时间。另外在做整机的装配仿真时，要模拟测试工位压接的全行程，检查探针在最大压缩量时，内部弹簧不会出现并圈现象，弹簧并圈会导致接触力骤增，不仅会压伤被测产品的焊盘，还会加速探针内部弹簧的疲劳失效，大幅缩短使用寿命。

　　从结构细节来看，这款探针的中段阶梯结构除了定位作用，还承担了行程限位的功能，当探针被压缩到最大行程时，阶梯端面会和治具的安装面贴合，避免过度压缩导致内部弹簧超出屈服极限，这个细节在建模时要准确还原阶梯的位置尺寸，不能把整个轴做成等直径结构，不然会丢失零件本身的设计意图。还有尾部的细针部分，是和治具内部的导电座连接的部位，建模时要保证细针的同轴度，不然安装时会出现尾部偏斜，导致导电接触不良，实际生产中这类小零件的同轴度一般控制在0.02mm以内，三维模型里的同轴度几何公差标注也要符合这个工艺要求，避免加工出来的零件达不到使用精度。
