嵌入式机器人控制主机壳体结构设计

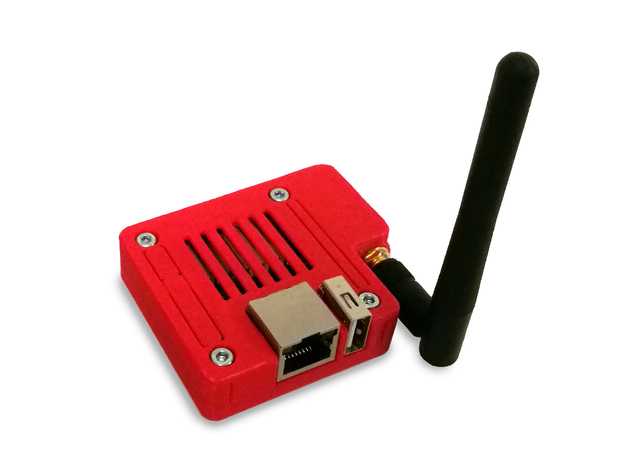

　　这款壳体结构主要面向小型桌面级工业机器人、教学实训机器人的主控单元搭载需求，在机器人本体集成场景中，可直接嵌入机器人底盘或躯干的预留安装位，作为核心控制板、电源模块、外接通讯接口的承载防护结构，替代传统外露式接线盒的零散布局，提升机器人本体的集成度与布线规整度。从实际使用场景来看，这类壳体常应用于巡检机器人、小型协作机械臂的控制端搭载，也可适配桌面级教育机器人的主控舱，在设备运行过程中，既要为内部电路板提供物理防护，避免车间粉尘、切削液飞溅、装配磕碰对核心电控元件造成损伤，也要兼顾外接接口的操作便利性，无需拆解壳体即可完成电源接入、调试通讯、外设扩展的接线操作。

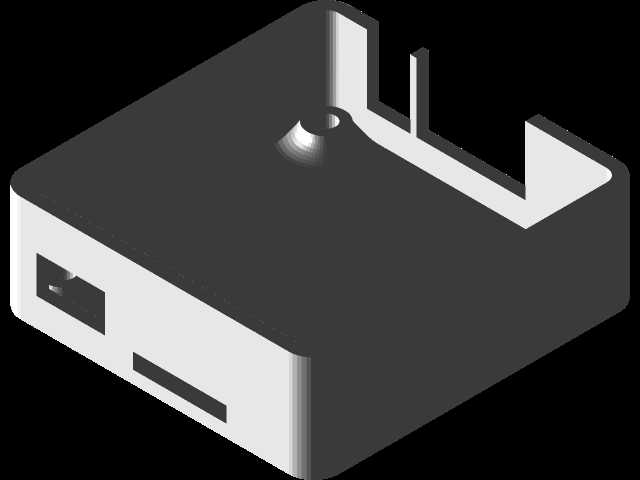

　　设计过程中优先考虑了安装边界的适配性，壳体整体采用方正切角的造型，侧边预留的凸耳结构带有定位沉孔，可直接通过M3螺丝固定在机器人的铝型材框架或钣金安装板上，安装孔位的中心距按照常规小型机器人主控舱的通用间距设置，无需额外加工转接板即可完成装配。壳体顶部的沉孔结构为状态指示灯的透光位，内部预留了灯板的安装卡槽，装配时可直接将指示灯板卡入卡槽，无需额外打胶固定，指示灯的光线可通过沉孔均匀透出，避免强光直射造成的炫目问题，也能防止外部灰尘从灯位缝隙进入壳体内部。

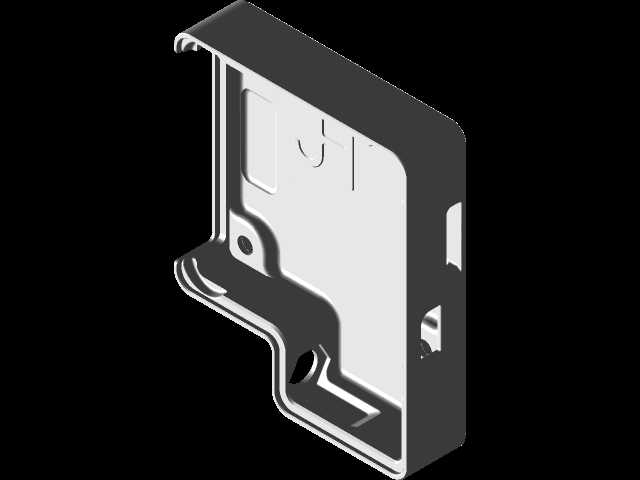

　　从功能特性来看，壳体侧面预留的长条形开槽为TF卡插槽与调试串口的外露位，开槽尺寸严格按照常用接插件的外形公差设计，既保证接插件可顺利伸出壳体，又能控制缝隙宽度在0.2mm以内，减少粉尘侵入的可能；侧边的方形开孔为电源接口与通讯接口的安装位，开孔边缘做了0.5mm的倒角处理，避免装配时割伤接线人员的手部，也能防止接插件插拔过程中被开孔毛边刮伤线材外皮。壳体内部的侧壁做了1.5mm厚度的加强筋，既可以提升壳体整体的结构强度，避免机器人运行过程中的振动造成壳体变形，也能作为内部电路板的支撑限位结构，电路板可直接卡在加强筋形成的定位槽内，减少内部固定螺丝的使用量，提升装配效率。

　　设计思路上没有采用复杂的曲面造型，全部采用直壁加倒角的结构，一方面是为了适配3D打印、注塑加工等多种加工工艺，不管是小批量打样还是批量生产，都能降低加工难度与成本；另一方面方正的造型更利于在机器人有限的内部空间中排布，不会出现曲面结构造成的空间浪费，可最大化利用壳体内部空间容纳更多的功能模块。壳体的边角全部做了R2的圆角处理，避免装配与维护过程中尖锐边角划伤操作人员，也能减少机器人移动过程中边角磕碰造成的壳体掉漆、开裂问题。

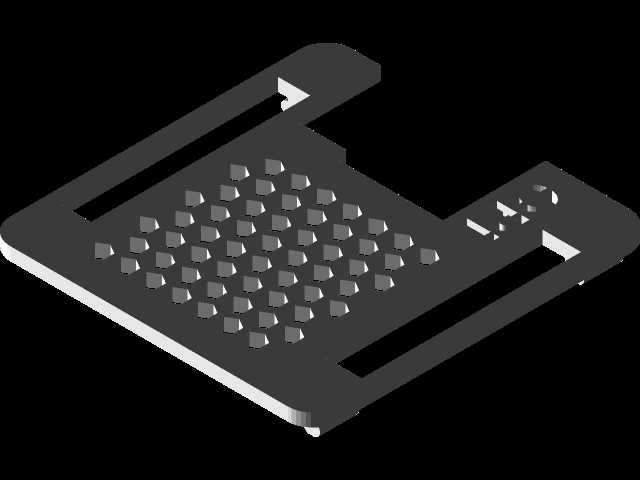

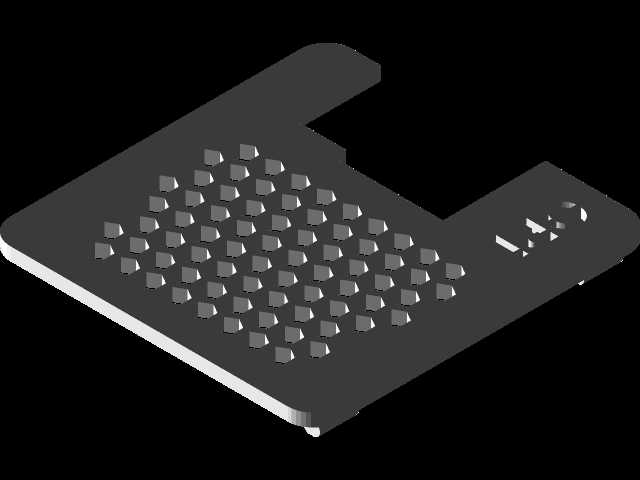

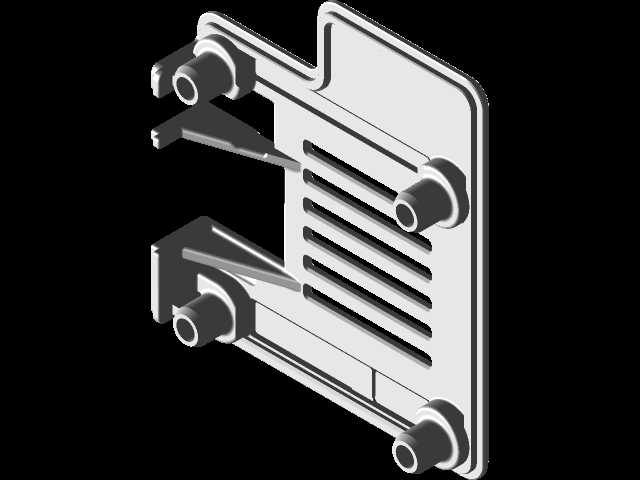

　　在安装边界的考量上，壳体的整体外轮廓尺寸控制在小型机器人主控舱的常规预留尺寸范围内，侧壁的接口位置与机器人本体的走线槽方向对齐，外接线材可顺着走线槽直接接入接口，不会出现线材弯折角度过大的问题，延长线材的使用寿命。壳体的上下盖采用卡扣加定位柱的配合方式，定位柱的公差按照H7/h6的配合精度设计，装配时上下盖可精准对齐，卡扣的扣合力度经过反复调整，既可以保证日常使用过程中不会因为振动出现松脱，也能在需要维护内部元件时，无需借助工具即可徒手拆开上盖，提升维护效率。壳体内部预留了2mm的安全间隙，避免电路板上的较高元件与壳体内壁发生干涉，同时在对应发热元件的位置，壳体侧壁预留了细密的散热格栅，可通过自然对流带走内部元件产生的热量，保证主控单元长时间运行的稳定性，无需额外加装散热风扇，降低机器人整体的功耗与运行噪音。
